1. УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ, содержащее присоединительные фланцы с кронштейнами, соединительную ось и распорные элементы, шарнирно связанные с кронштейнами и соединительной осью, отличающееся тем, что, с целью повышения грузонесущей способности устройства, один из кронштейнов выполнен в виде барабана с распорной перемычкой, в которой закреплена соединительная ось, распорные элементы установлены с возможностью контактирования с внутренней поверхностью барабана, а шарниры соединения других кронштейнов с распорными элементами расположены в средней части этих элементов. 2., Устройство по п. 1, отличающееся тем, что распорная перемычка установлена с возможностью поворота вокруг соедини (Л тельной оси. л о 00 tc 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 F 16 В 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,/

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2975403/25-27 (22) 14.08.80 (46) 15.12.83. Бюл. В 46 (72) Д.B.Äåíîàê (71) Специальное конструкторскотехнологическое бюро Главтоннельметростроя (53) 621.881 (088.8) (56) 1. Заявка Франции 9. 2409408, кл. Р 16 В 1/00, 1979.

2. Авторское свидетельство СССР

9 680718, кл. A 47 В 27/00, 1971 (прототип). (54) (57) 1» УСТРОЙСТВО ДЛЯ СОЕДИ

НЕНИЯ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ, содержащее присоединительные фланцы с кронштейнами, соединительную ось и распорные элементы, шар„„Su„„1060826 А нирно связанные с кронштейнами и соединительной осью, о т л и ч а ющ е е с я тем, что, с целью повышения грузонесущей способности устройства, один из кронштейнов выполнен в виде барабана с распорной перемычкой, в которой закреплена соединительная ось, распорные эле. менты установлены с возможностью контактирования с внутренней поверхностью барабана, а шарниры соединения других кронштейнов с распорными элементами расположены в средней части этих элементов.

2., устройство по п. 1, о т л и ч а ю щ е е с я тем, что распорная перемычка установлена с возможностью поворота вокруг соединительной оси.

1060826

Изобретение относится к механике и может быть использовано для соединения конструктивных элементов машин.

Известно устройство для соединения конструктивных элементов, которое содержит присоединительные фланцы и распорные элементы (роль распорных элементов при взаимной фиксации конструкций выполняют регулировочные прокладки ) 1 ).

Недостатком таких устройств является значительная трудоемкость подбора и ручной установки регулировочных прокладок в случаях, когда зазор между соединяемыми конструктивными элементами оказывается значительным и меняется при каждом повторном монтаже.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для соединения конструктивных элементов, содержащее присоединительные фланцы с кронштейнами, соединительную ось и распорные элементы, шарнирно связанные с кронштейнами и соединительной осью (2 ).

Однако это устройство не обеспечивает неподвижность соединяемых конструктивных элементов, так как в нем используются только силы трения и поэтому их применение

", сводится к изменению взаиморасположения соединяемых элементов без их нагружения. ,Цель изобретения — повышение грузонесущей способности устройства.

Указанная цель достигается тем, что в устройстве для соединения конструктивных элементов, содержащем присоединительные фланцы с кронштейнами, соединительную ось и распорные элементы, шарнирно связанные с кронштейнами и соединительной осью, один из кронштейнов выполнен в виде барабана с распорной перемычкой, в которой закреплена соединительная ось, распорные элементы установлены с возможностью контактирования с внутренней поверхностью барабана, а шарниры соединения других кронштейнов с распорными элементами расположены в средней части этих элемен. тов.

Распорная перемычка установлена с возможностью поворота вокруг соединительной оси.

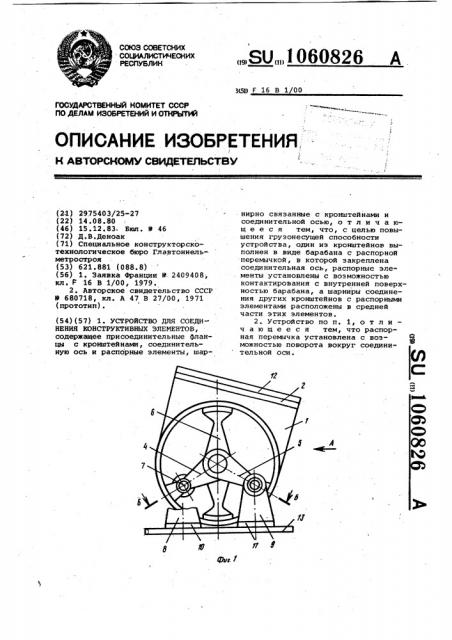

5. На фиг. 1 представлено устройство, общий вид; на фиг. 2 - вид A на фиг. 1; на фиг. 3 — разрез Б-Б на -фиг. 1.

В кронштейне 1 с присоединитель10 ным фланцем 2 на соединительной оси 3 установлены распорные элементы 4 и 5, выполненные в виде серьг.

Положение соединительной оси 3

I относительно кронштейна 1 зафиксировано распорной перемычкой

6. Дополнительные оси 7 шарнирно соединяют кронштейн 8 с распорным элементом 4 и кронштейн 9 с распорным элементом 5 ° На кронштейнах

8 и 9 закреплены присоединительные фланцы 10 и 11.

Устройство работает следующим образом.

В соответствии с фактическим взаиморасположением присоединительных фланцев 12 и 13 соединяемых конструкций поворотом распорных .элементов 4 и 5 на соединительной оси 3 и кронштейнов 8 и 9 на дополнительных осях 7 устанавливают присое-

30 динительные фланцы 2, 10 и 11 в требуемое положение и закрепляют их на фланцах 12 и 13 соединяемых конструкций. Диапазон регулировки определяется диаметром траектории дви35 жения осей 7 и минимальным расстоянием между ними при сближении кронштейнов 8 и 9.

После проведения всех указанных операций конструкция в целом ста40 новится жесткой, обеспечивая неподвижное соединение элементов.

Изобретение обеспечивает возможность соединения конструктивных элементов, когда их взаиморасположение изменяется в широком диапазоне и позволяет повысить грузонесущую способность устройства за счет установки распорных элементов с

:упором во внутреннюю поверхность барабана.

10б082б

Фиг. д б
