Горелочное устройство
Иллюстрации
Реферат
ГОРЕЛОЧНОЕ УСТРОЙСТВО, содержащее подключенный к топливопроводу корпус с расширяющимся по ходу потока топлива осевым торцовым выходным соплом, установленную в корпусе в зоне выходного сопла кольцевую вставку с тангенциальными каналами и центральную воздушную трубу с выходным насадком, имеющим тангенциальные входные окна на боковой поверхности , .о т л и ч а ю щ е е с я тем, что, с целью повышения качества смесеобразования и расширения пределов регулирования, тангенцигшьные каналы вставки и входные окна насадка выполнены сужающимися по ходу потока топлива, а центральная труба выполнена поворотной и сопряжена через насадок с внутренней поверхностью кольцевой вставки. И U) 05 О 00 оо оо

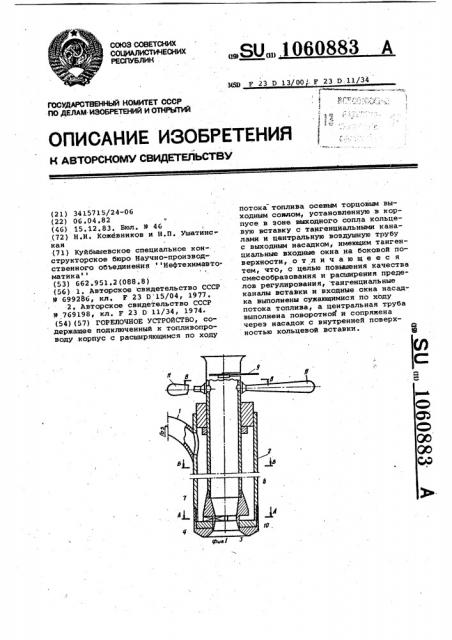

,SU„„1060883 А
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК .
3(Я) F 23 D 13/00 F 23 D. 11/34.1 2\ (.»
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
:В»
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3415715/24-06 (22) 06.04.82
Cl (46) 15.12,83, Бюл. 9 46 (72) Н.Н. Кожевников и H.Ï. Ушатинская (71) Куйбышевское специальное конструкторское бюро Научно-производственного объединения Нефтехимавто« матика (53) 662.951.2(088.8) (56) 1. Авторское свидетельство СССР
9 699286, кл, F 23 D 15/04, 1977»
2. Авторское свидетельство СССР
9 769198» кл. F 23 D ll/34, 1974. (54)(57) ГОРЕЛОЧНОЕ УСТРОЙСТВО содержащее подключенный к топливопроводу корпус с расширяющимся по ходу потока топлива осевым торцовым выходным соилом, установленную .в корпусе в зоне выходного сопла кольцевую вставку с таигенциальными каналами и центральную воздушную трубу с выходным насадком, имеющим тангенциальные входные окна на боковой поверхности, о т л и ч а ю щ е е с я тем, что, с целью повьзаения качества смесеобразования и расширения пределов регулирования, тангенциальные каналы вставки и входные окна насадка выполнены сужающимися по ходу потока топлива, а центральная труба выполнена поворотной и сопряжена через насадок с внутренней поверхностью кольцевой вставки.
В
10G0883
Изобрвтенве относится к энергетике и может быть использовано в топках технологических печей и котлов .в нефтеперерабатывающей, нефтехимической а других отраслях промьиален ности. 5
Известно горелочное устройство, . со_#_1ер!кащее корпус с расширяющимся по ходу потока воздуха выходным торцовым соплом и патрубок для.подачи ° топлива (1:3. 10
Недостатками данного устройства являются низкое качество смесеобраэоваиия, невозможность регулирования и низкая турбулентность потока.
Известно также горелочное устрой- 15 ство, содержащее подключенный к топливопроводу корпус с расширяющимся по ходу потока топлива осевым торцовым выходным соплом, установленную в корпусе в зоне выходного сопла кольцевую вставку с тангенциальными каналами и центральную воздушную трубу с выходным насадком, имеющим тангенциальные входные окна на боковой поверхности (2 1, 25
Недостатками этого устройства являются низкое качество смесеобра, зования и невозможность регулирования режима работы.
Целью изобретения является повышение качества смесеобразования и расширение пределов регулирования. укаэаньая цель достигается тем, что в горелочном устройстве, содержащем подключенный к топливопроводу корпус с расширяющимся по ходу пото" ка топлива осевым торцовым выходным: соплом, установленную в корпусе в зоне выходного сопла кольцевую встав ку с тангенциальными каналами и центральную воздушную трубу с вы- 40 ходным насадком, имеющим тангенциальные входные окна на боковой поверхности, тангенциальные каналы вставки и входные окна насадка выполнены сужающимися по ходу потока топлива, 45 а центральная труба выполнена поворотной и сопряжена через насадок с внутренней поверхностью кольцевой вставки.
На фиг.l представлено УстРойство, продольный разрез; на фиг,2 - раэ1ез A-A на фиг.l; на фиг.3 — Разрез
-Б на фиг.l; на фиг.4 — разрез В-В на фиг.l; на фиг.5 - кольцевая вставка; на фиг.G — насадок. 55
Горелочное устройство содержит подключенный к тс пливопроводу 1 корпус 2 с расширяющимся по ходу потока топлива осевым торцовым выходным соплом 3, установленную в корпусе 2 в зоне выходного колеса 3 кольцевую вставку 4 с тангенциальными каналами 5 и центральную воздушную трубу б с выходным насадком 7, имеющим тангенциальные входные окна 8 на боко-,. вой поверхности. Тангенциальные каналы 5 вставки 4 и выходные окна 8 насадка 7 выполнены сужающимися по .ходу потока топлива, а центральная труба G выполнена посредством и сопряжена через насадок 7 с внутренней поверхностью концевой вставки 4.
На входе в трубу б установлена заслоика 9. Внутренний центральный канал 10 насадка 7 выполнен расширяющимся по ходу потока воздуха и функционально является резонирующей камерой.. Труба 6 снабжена рукоятками ll для осуществления поворота.
Горелочное устройство работает следующим образом.
Топливо (газj пэ топливопроводу
1 поступает в корпус 2, проходит через тангенциальные каналы 5 вставки 4, тангенциальные входные окна 8 насадка 7 и в виде тангенциально закрученного потока выходит во внутренний центральный канал 10 насадка
7. При таком движении топливного газа в поворотной трубе б создается разрежение, в результате которого через нее подсасывается первичный воэдух, количество которого кроме самопроизвольного регулирования может регулироваться заслонкой 9. Первичный воздух попадает в резонирующую камеру, где интенсивно перемешивается с топливным газом, образовавшаяся богатая горючая смесь поступает к факелу. Вторичный воздух поступает через амбразуру горелки, и его количество регулируется обычным способом р егис т рами .
В обычных условиях эксплуатации запорная арматура на газовой линии перед горелкой полностью открыта, что обеспечивает постоянное давление в корпусе горелки. Производитель. ность горелки в диапазоне 10-100% плавно регулируется вращением поворотной трубы G в обе стороны, совместно с которой вращается насадок
7. При этом входные окна 8 насадка
7 занимают положение непосредственно против тангенциальных каналов 5 вставки 4, что соответствует максимальной производительности газовой горелки. При повороте трубы б окна
8 насадка 7 смещаются относительно каналов 5 вставки 4, что приводит к снижению производительности; !
Таким образом, то, что тангенциальные каналы вставки и входные окна насадка выполнены сужающимися по ходу потока топлива, а центральная труба выполнена поворотной и сопряжена через насадок с внутренней поверхностью вставки, позволяет повысить качество смесеобразования и расширить пределы регулирова„ния.
