Реферат



ФУТЕРОВЩИК, содержащий барабан-укладчик, устройство для подачи кирпичей и захваты для них, а также paiMy и привод, отличающийся тем, что, с целью .обеспечения возможности механизироjванной футеровки вертикальных цилиндрических и конусообразных поверхностей , он снабжен дополнительным барабаном-укладчиком, телескопической стойкой с опорной плитой и подвижно установленньвл на телескопической стойке.телескопическим коромыслом, при этом барабаны-укладчики снабжены ребордами, направляющими и прижимными щитками и установлены на противоположных концах телескопического коромысла с возможностью вращения в горизонтальной плоскости. О) л о со о 00

„„SU„„1060908

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

MO F270116

I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ .СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3400123/29-33 (22) 19.02.82 (46) 15.12.83. Бюл. я 46 (72) Н.Н. Калиниченко (53) 666.94.041 (088.8) (56) 1. Авторское свидетельство СССР

М 536383, кл. F 27 В 7/28, 1973, 2. Авторское свидетельство СССР .

В 26789, кл. Е 04 0 21/22, 1930 (прототип). (54) (57) ФУТЕРОВЩИК, содержащий барабан-укладчик, устройство для подачи кирпичей и захваты для них, а также раму и привод, о т л ич а ю шийся тем, что, с целью,обеспечения возможности механизированной футеровки вертикальных цилин дрических и конусообразных поверхностей, он снабжен дополнительным барабаном-укладчиком, телескопической стойкой с опорной плитой и цодвижно установленным на телескопической стойке. телескопическим коромыслом, при этом барабаны-укладчики снабжены ребордами, направляющими и прижимными щитками и установлены на противоположных концах телескопического коромысла с возможностью вращения в горизонтальной плоскости.

10б0908

65

Изобретение относится к промыш:ленности строительных материалов, а более конкретно к устройствам для футеровки вертикальных цилиндрических и конусообразных печей и конверторов.

Известно устройство для производатва футеровки, содержащее опоры с продольными направляющими, подвижные тележки и шарнирно прикрепленные к ним с помощью радиальных телескопических связей сегменты, причем на концах опор смонтированы секторные пластины, опирающиеся на корпус вращающейся печи, à íà сегментах размещены эксцентриковые зажимы (1) .

Известное устройство неудобно в эксплуатации, так как для печей разных диаметров требуются разные сегменты, поэтому они сменные.

Наиболее близкой по технической сущности и достигаемому результату к изобретению является машина для укладки кирпичей в стену, содержащая укладчик в виде граненого барабана со звеньями для захвата кирпичей из кассет, рамы и двухребордных роликов, служащих для опоры

- и передвижения 1Io Bîçâeäèìîé стене )2) .

Однако известная машина предназначена для возведения вертикальных прямолинейных стен зданий иэ кирпича и не пригодна для возведения криволинейных, а тем более наклонных стен. А облицовывать известйая машина не может даже прямолинейные стены.

Целью изобретения является обеспечение воэможности механизированной футеровки вертикальных цилиндрических и конусообразных поверхностей.

Указанная цель достигается тем, что футеровщик, содержащий барабанукладчик, устройство для подачи хирпичей и захваты для них, а также раму и привод, снабжен дополнительным барабаном-укладчиком, телескопической стойкой с опорной плитой .и подвижно установленным на телескопической стойке телескопическим коромыслом, при этом барабаны-укладчики снабжены ребордами, направляющими и прижимными щитками и установлены на противоположных концах телескопического коромысла с воэможностью вращения в, горизонтальной плоскости.

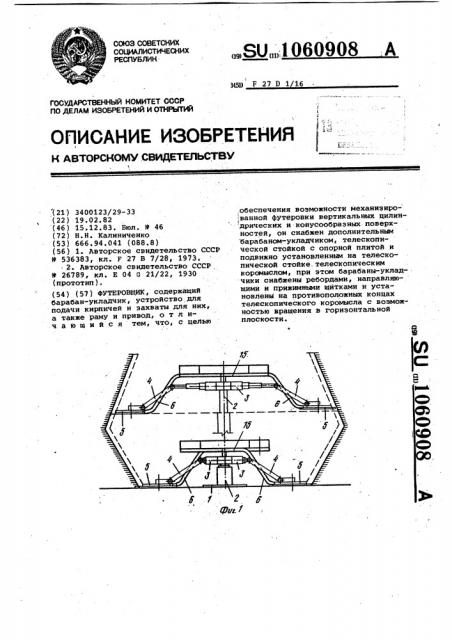

На фиг.1 изображен футеровщик, вид сбоку, на фиг.2 - то же, вид сверху, на фиг. 3 - барабан-укладчик, вид Ьбоку, на фиг.4 - то же, вид сверху.

Футеровщик содержит опорную плиту 1, телескопическую стойку 2 телескопическое коромысло 3, кронштейны 4, барабаны-укладчики 5,устройство для подачи кирпича б, неподвижные барабаны 7, реборды 8, захваты для кирпичей 9, направ ляющие щитки 10 с креплейиями 11, 5 прижимные щитки 12 с креплениями

13, приводы 14 и площадку оператора 15.

Футеровщия работает следующим образом.

10 Для установки футеровщика в рабочее положение служит опорная плита 1,. которая может иметь ролики для перемещения в горизонтальном положении и устройства для вы15 верки положения плиты (условно не показаны). К опорной плите 1 жестко прикрепляется телескопическая стойка 2, на верхнее колесо которой посредством торцовых подшипников одето коромысло, состоящее из двух соосных телескойических консолей 3.

Таким образом, консоли 3 вращаются ! на стойке 2 в горизонтальной плос:,кости, уравновешивая друг друга. 5 К концам консолей 3 жестко крепятся кронштейны 4, состоящие из двух ветвей, установленных с зазорами для пропуска устройств для подачи кирпичей б. На концах кронштейнов.

4 установлены укладчики 5, крепящие- ся к кронштейнам 4 своими неподвижными частями 7. Барабан-укладчик 5 вращаЕтся вокруг неподвижного барабана 7 за счет привода 14. Сам барабан-укладчик имеет реборду 8 и захваты 9, установленные в вершинах барабана-.укладчика 5. Реборда 8 и захваты 9 вместе с гранями барабанаукладчика 5 образуют ячейки с размерами в плане, соответствующими

40 размерам укладываемых кирпичей.Наружные боковые грани этих ячеек образуются направляющим щитком 10, охватывающим барабан-yxaapeaz c одной стороны. Щиток 10 посредством

45 крепления 11 крепится к барабану 7.

На укладчик 5 кирпичи поступают по подающему устройству б. Этим устройством может быть наклонный желоб, как изображено на чертеже, или ма50 гаэины для кирпичей. С противоположной от подающего устройства б стороны установлен прижимной щиток

12, крепящийся к барабану 7 креплением 13. Над консолями 3 установле55, на площадка 15 для оператора. При;воды телескопической стойки 2 и телескопических консолей условно не показаны.. Кронштейны 4 установлены,под углом к консолям для обеспечения укладки кирпичей на уровне опорной плиты 1. При необходимости этот угол может быть изменен (например, для удлинения коромысла).

1060908

На фнг.1 изображен футеровщик в момент начала работы: телескопическая. стойка сжата, укладчики 5 опущены, устройство б заполнено кйрпичами. После включения приводов 14 укладчики 5 начинают, вращаться,причем обязательно в одну сторону.При этом кирпичи заходят в ячейки с одной стороны укладчика 5, вместе с ним поворачиваются и выталкиваются щитком 12 с другой стороны, как по- .,10 казано на фиг.4.

Выталкиваемые кирпичи упираются в уже уложенные кирпйчи и толкают укладчики 5, вслепствие .чейо все устройство поворачивается вокруг. ". : стойки 2. если укладчики 5 установить по высоте относительно друз друга так, как изображено на. фиг,1 вверну,-то один иэ укладчнков {на, фиг.1, левый) укладывает один ряд р кирпича, а второй (правый) - следующий. После завершения верхнего ряда кладки телескопическая стойка

2 удлиняется на высоту в один (ес ли укладчики установлены на одном уровне) или в два ряда кладки, а консоли 3 выдвигаются и сдвигаются в зависимости от того расыиряется или сужается печь при движении вверх.

1 устройства (бункеры).для раствора илй-:клея условно не показаны, но могут быть навешены на барабаны 7. Если приноды 14 и приводы телескопических стоек и консолей пневматические, то предлагаемый

Футеровщик может работатв при любой температуре внутри печи. Правда, для этого он должен быть не иэ ста» ли, прочность которой удовлетворительна только до 450оС. . Предлагаемое устройство кроме движения вдоль печи и поперек нее еще вращается .вокруг своей оси,.

:совпадающей с осью печи, кроме того предлагаемое устройство пригодно для работа Не только в печах разных

;диаметров, -im;è в печах с.переменным. диаметром, s том числе и в горизонтальных вращающихся печах.,. 1060908
