Реферат



УСТРОЙСТВО ДЛЯ КОНТРОЛЯ iИ.КОРРЕКЦИИ ИНФОРГ АЦИИ, содержащее последовательно соединенные первый блок элементов И, первый регистр, коммутатор, регистр сдвига и второй блок элементов И, выходом соединен .ный с первым входом первого блока элементов И, вторьом и третьим входами подключенньй; соответственно к первому выходу блока режима работы и выходу блока формирования сигнала, готовности, головку воспроизведения , подсоединенную к входу второго регистра, головку записи, подключенную к. выходу первого регистра, втррьм .входом соединенйого с входом первого элемента задержки, блок сравнения , выходом подсоединенный к первому входу блока формирования сигнала готовности непосредственно, а ко второму входу второго блока элементов И и ко входу второго элемента задержки - через формирователь сигнала перезаписи, блок коррекции строк, выход которого является выходом устр.ойства, а первый, второй и третий входа блока коррекции строк соединены соответственно с первым, вторым и третьим входами блока сравнения , и третий элемент задержки, при этом входы блока режима работы, четвертый вход первого блока элементов И и второй вход блока формирования сигнала готовности являются входами устройства, выход блока фор ирования сигнала готовности является дополнительным выходом устройства; второй вход блока сравнения подключен к второму входу коммутатора и второму выходу блока режима работы, а третий вход блока сравнения подсоединен к третьму входу коммутатора, о т л и ч а ю щ е ее я т: ем, что, с целью повышения TO4HocTJt контроля, в него введены элемент И и ИЛИ, третий и четвертый блоки элементов И и формирователи импульсов сопровождения записи и воспроизведения, причем выход формирователя импульсов сопровождения воспроизведения подключен к первым входам третьего и четвертого блоков элементов И и к вхо (Л ду третьего элемента задержки, выход которого, .через последовас тельно соединенные элементы И и ИЛИ подсоединены к управляющему входу регистра сдвига, вторые входы третьего и четвертого .блоков элементов- И соединены соответственно с выходами регистра сдвига и второго регистра, вход формирователя импульсов сопроа вождения воспроизведения подключен к входу второго регистра, выход третьего блока элементов и соединен с первым входом блока сравнения , выход четвертого блока элемен:д тов и подсоединён к третьему входу блока коррекции строк, второй вход элемента ИЛИ подсоединен к выходу первого элемента зещержки, входом соединенного с выходом формирователя импульсов сопровождения записи, первый, второй и третий входы которого подключены соответственно к выходу второго элемента задержки, третьему входу первого блока элементов И и первому выходу блока режима работы , а четвертый вход формирователя импульсов сопровождения записи является дополнительным входом уст (ройства.

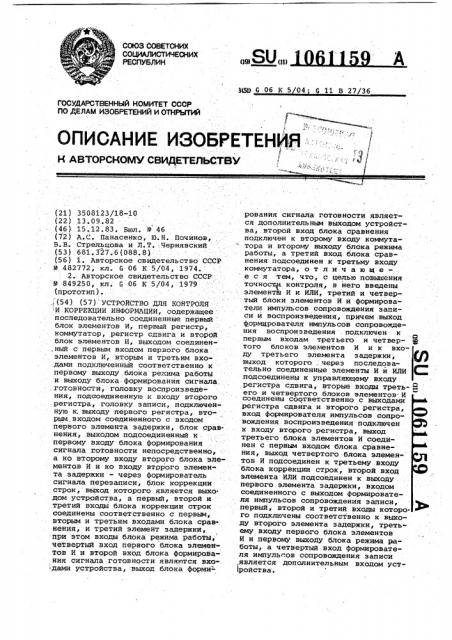

()9) (и) СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . е

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2i) 3508123/18-10 (22) 13 ° 09.82 (46) 15.12.83. Бюл. )) 46 (72) A.С. Панасенко, Ю.Н. Починов, B.В. Стрельцова и Л.Т. Чернявский (53) 681.327.6(088.8) (56) 1. Авторское свидетельство СССР

)) 482772, кл. G 06 К 5/04, 1974.

2. Авторское свидетельство СССР

Р 849250, кл. G 06 К 5/04, 1979 (прототип) ° ,;(54) (57) УСТРОИСТВО ДЛЯ КОНТРОЛЯ

:И.КОРРЕКЦИИ ИНФОРМАЦИИ, содержащее последовательно соединенные первый блок элементов И, первый регистр, коммутатор, регистр сдвига и второй блок элементов И, выходом соединен,ный с первым входом первого блока элементов И, вторым и третьим вхо. дами подключеннйй соответственно к первому выходу .блока режима работы и выходу блока формирования сигнала; .готовности, головку воспроизведения, подсоединенную к входу второго регистра, головку записи, подключенную к, выходу первого регистра, вторым.входом соединенного с входом первого элемента задержки, блок сравнения, выходом подсоединенный к первому входу блока формирования сигнала готовности непосредственно, а ко второму входу второго блока элементов И и ко входу втррого элемента задержки — через формирователь сигнала перезаписи, блок коррекции строк, выход которого является выходом устройства, а первый, второй и третий входы блока коррекции строк соединены соответственно с первым, вторым и третьим входами блока срав-. нения, и третий элемент задержки, при этом входы блока режима работы, четвертый вход первого блока элементов И и второй вход блока формирования сигнала готовности являются вхо.дами устройства, выход блока форми=

3$0 G 06 К 5 04 G 11 В 27/36 рования сигнала готовности является дополнительным выходом устройства, второй вход блока сравнения подключен к второму входу коммутатора и второму выходу блока режима работы, а третий вход блока сравнения подсоединен к третьму входу коммутатора, о т л и ч а ю щ е - . е с я -тем, что, с целью повышения точност контроля, в него введены элемент И и ИЛИ, третий и четвертый блоки элементов И и формирователи импульсов сопровождения записи и воспроизведения, причем выхоц формирователя импульсов сопровождения воспроизведения . подключен к первым входам третьего н четвертого блоков элементов И и к входу третьего элемента задержки, выход которого..через последовательно соединенные элементы И и ИЛИ подсоединены к управляющему входу регистра сдвига, вторые входы третьего и четвертого .блоков элементов. И соединены соответственно с выходами регистра сдвига и второго регистра, вход формирователя импульсов сопровождения воспроизведения подключен к входу второго регистра, выход третьего блока элементов И соединен с первым входом блока сравнения, выход четвертого блока элементов И подсоединен к третьему входу блока коррекции строк, второй вход элемента ИЛИ подсоединен к выходу . первого. элемента задержки, входом соединенного с выходом формирователя импульсов сопровождения записи, первый, второй и третий входы которого подключены соответственно к выходу второго элемента задержки, третьему входу первого блока элементов

И и первому выходу блока режима работы, а четвертый вход формирователя импульсов сопровождения записи является дополнительным входом уст)ройства.

10á1159

Изобретение относится к магнитной записи, а именно к устройствам для контроля и коррекции информации.

Известно устройство для контроля и коррекции информации, содержащее блоки записи и воспроизведения, регистры записи и воспроизведения, регистр сдвига, сумматоры и блок обнаружения ошибок (Х) .

Недостаток известного устройства состоит в невысокой точности конт- 0 роля информации вследствие низкой надежности работы.

Известно также устроство для контроля и коррекции информации, содержащее первый и вторбй блоки элементов И, головки записи и воспроизведения, соединенные с первым и вторым регистрами соответственно, первый, второй и третий элементы задержки, последовательно соединенные коммутатор и регистр сдвига, блоки режима работы, формирования сигнала готовности, сравнения и коррекции строк, причем выход последнего является выходом устройства (2j .

Однако недостаточно высокая .точность контроля информации указанного устройства вследствие необходимости внешней синхронизации процесса записи информации приводит к снижению надежности работы.

Цель изобретения — повышение точности контроля информации.

Для достижения цели в устройство для контроля и коррекции информации, содержащее последовательно соединенные первый блок элементов И, первый регистр, коммутатор, регистр сдвига и второй блок элементов И, выходом

:соединенный с первым входом первого 49 блока элементов И, вторым и третьим входами подключенный соответственно к первому выходу блока режима работы и выходу и выходу блока формирования сигнала готовности, головку воспроизведения, подсоединенную к входу второго регистра, головку записи, подключенную к выходу первого регистра, вторым входом соединенного с вхо-, дом первого элемента задержки, блок сравнения, выходом подсоединенный к первому входу блока формирования сигнала готовности непосредственно, а ко второму входу второго блока элементов И и ко входу второго элемента задержки « через формирователь сигнала перезаписи, блок коррекции строк, выход которого является выхо дом устройства, а первый, второй и третий входы блока коррекции строк соединены соответственно с первым, бО вторым и третьим входами блока сравнения„ и третий элемент задержки, при этом входы блока режима работы, четвертый вход первого блока элементов И и второй вход блока форми- 65 рования сигнала готовности являются входами устройства, выход блока формирования сигнала готовности явля ется дополнительным выходом устройства, второй вход блока сравнения подключен к второму входу коммутатора и второму выходу блока режима работы, а третий вход блока.сравнения подсоединен к третьему входу коммутатора, введены элементы И и

ИЛИ, третий и четвертый блоки элементов И и формирователи импульсов сопровождения записи и воспроизведения, причем выход формирователя импульсов сопровождения воспроизведения подключен к первым входам третьего и четвертого блоков элементов И и к входу третьего элемента задержки, выход которого через последовательно соединенные элементы И и ИЛИ подсоединены к управляющему входу регистра сдвига., вторые входы треть» его и четвертого блоков элементов И соединены соответственно с выходами регистра сдвига и второго регистра, вход формирователя импульсов сопровождения воспроизведения подключен к входу второго регистра, выход третьего блока элементов И соединен с первым входом блока сравнения, выход четвертого блока элементов И подсоединен к третьему входу блока коррекции строк, второй вход элемента ИЛИ подсоединен к выходу первого элемента задержки, входом соединенного с выходом фбрмирователя импульсов сопровождения записи, первый, второй и третий входы которого подключены соответственно к выходу второго элемента задержки, третьему .входу первого блока:элементов И и первому выходу блока режима работы, а четвертый вход формирователя импульсов сопровождения записи является дополнительным входом устройства.

На чертеже приведена структурная схема одного из возможных вариантов предлагаемого устройства.

Устройство для контроля и коррек- . ции информации содержит последовательно соединенные первый блок 1 элементов И, первый регистр 2, коммутатор 3, регистр 4 сдвига и второй блок 5 элементов И, выходом соединенный с первым входом первого блока 1 элементов И, вторым и третьим входами подключенный соответственно к первому выходу блока 6 режима работы и выходу блока 7 форми рования сигнала готовности, головку 8 воспроизведения, подсоединенную к входу второго регистра 9, головку 10 записи, подключенную к выходу первого регистра 2, вторым входом соеди ненного с входом первого элемента 11

1061159 задержки, блок 12 сравнения, выходом подсоединенный к первому входу блока 7 формирования сигнала готовности непосредственно, а ко второму входу второго блока 5 элементов И и ко входу второго элемента 13 задержки — через формирователь 14 сигнала перезаписи, блок 15 коррекции строк, выход которого является выходом 16 устройства, а первый, второй и третий входы блока 15 коррекции строк соединены соответственно с первым, вторым и третьим. входами блока 12 сравнения, и третий элемент 17 задержки, при этом входы блока 6 режима работы, четвертый t5 вход первого блока 1 элементов И и второй вход блока 7 формирования сигнала готовности являются входами устройства, выход блока 7 формирования сигнала готовности является 20 дополнительным выходом 18 устройства, второй вход блока 12 сравнения подключен к второму входу коммутатора 3 и второму выходу блока 6 режима работы, а третий вход блока 12 25 сравнения подсоединен к третьему входу коммутатора 3, кроме того, содержит элементы И и ИЛИ 19 и 20, третий и четвертый блоки 21 и 22 элементов И и формирователи 23 и 30

24 импульсов сопровождения записи и воспроизведения, причем выход формирователя 24 импульсов сопровождения воспроизведения подключен к пеРвым входам третьего и четвертого 35 блоков 21 и 22 элементов И и к -вхо.ду третьего элемента 17 задержки, выход которого через последовательно соединенные элементы И и ИЛИ 19 и 20 подсоединены к управляющему 40 входу регистра 4 сдвига, вторые входы третьего и четвертого блоков 21 и 22 элементов И соединены соответственно с выходами регистра 4 сдвига и второго регистра 9, вход формирователя 24 импульсов сопровождения воспроизведения подключен к входу второго регистра 9, выход третьего бло.ка 21 элементов И соединен с первым входом блока 12 сравнения, выход четвертого блока 22 элементов И подключен к третьему входу блока 15 коррекции строк, второй вход элемента

:ИПИ 20 подсоединен к выходу первого элемента 11 задержки, входом соединенного с выходом формирователя

23 импульсов сопровождения записи,. первый, второй и третий входы которого подключены соответственно к выходу второго элемента 13 задержки, третьему входу первого блока 1 эле- 60 ментов И и первому выходу блока 6 ре-, жима работы, а четвертый вход фор-мирователя 23 импульсов сопровождения записи является дополнительныМ входом устройства. 65

В режиме записи информации она поступает на первый регистр 2 через первый блок 1 элементов И при условии подачи соответствукщих сигналов с блоков 6 И 7 режима работы н формирования сигнала готовности. Сигнал с выхода формирователя 23 импульсов сопровождения записи осуществля ет стробирование первого регистра 2.

Информационные сигналы с выхода первого регистра 2 поступают одновременно на вход регистра 4 сдвига через коммутатор 3 и на головку 10 записи. Продвижение информации регистром 4 сдвига осуществляется при помощи импульсов, задержанных первым элементом 11 задержки. После определенного количества записанных строк первая записанная строка информации воспроизводится головкой 8

Э воспроизведения и запоминается .во втором регистре 9, в то время как ее записанное значение хранится в регистре 4 сдвига. С помощью формирователя 24 импульсов сопровождения воспроизведения на информационной строке, содержащей нечетное число единиц, формируется импульс сопровождения воспроизведения, который стробирует передачу информации на первый вход блока 12 сравнения из регистра 4 сдвига через третий блок 21 элементов И и на третий вход блока 12 сравнения через четвертый блок 22 элементов И с выхода второго регистра. Если воспроизведенная и записанная информации неидентичны, снимается сигнал готовности устройства с выхода блока 7 формирования сигнала готовности, при помощи формирователя 14 сигналов перезаписи обеспечивается поступление правильной информации с выхода регистра 4 сдвига на вход первого регистра 2 через первый и второй блоки 1 и 5 элементов И, а также формирование задержанного вторым элементом 13 задержки ияпульca . на выходе формирователя 23 импульсов сопровождения записи. При этом информационная строка дополняется признаком перезаписи на дополнительной дорожке носителя записи. В режиме воспроизведения, который устанавли» вается блоком 6 режима работы, информация с выхода второго регистра

9 стробируется при помощи формирователя 24 импульсов сопровождения воспроизведения при записи ее через четвертый блок 22 элементов И на третий вход блока 15 коррекции строк и через коммутатор 3 на вход. Регистра 4 сдвига. Блок 15 коррекции строк анализирует информацию строк, записанных в регистр 4 сдвига и во второй регистр 9. Если строка на выходе второго регистра 9 содержит признак перезаписи; то на выход

1061159

Составитель В. Добровольский

Редактор М.. Келемеш Техред A.A÷ Корректор В, Бутяга.Заказ 10042/52 Тираж 706 П(щписное

ВНИИПИ Государственного: комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Рауыская наб., д. 4/5

° Ф ° Ю W W Ot W Ч;. Филиал ППП "Патент",. r. ужгорОд, Ул. Проектная, 4 16 устройства пройускается сигнал с выхода второго регистра 9, а в противном случае - сигнал с выхода регистра 4 сдвига.

Использование изобретения позволя ! ет значительно повысить точность контроля информации, упростить H повысить надежность процесса контроля информации .
