Устройство для сборки и разборки ручных аккумуляторных светильников
Патент 106213
Авторы
Классы МПК
Устройство для сборки и разборки ручных аккумуляторных светильников
Иллюстрации
Реферат
Класс 48с, 30вьа, 60о
¹ 106213
СССР

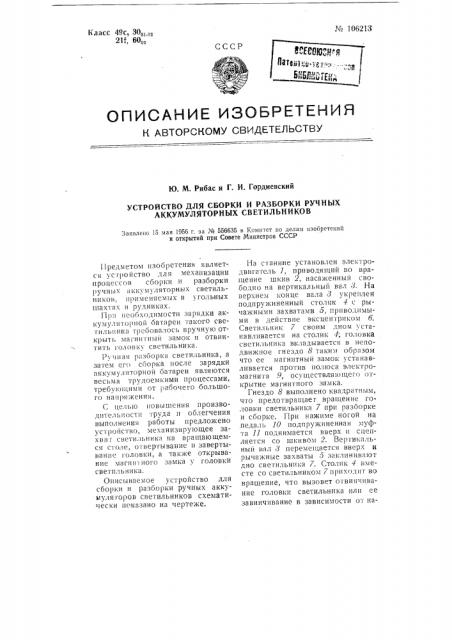

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ю. М. Рибас и Г. И. Гордиевский
УСТРОЙСТВО ДЛЯ СБОРКИ И РАЗБОРКИ РУЧНЫХ
АККУМУЛЯТОРНЫХ СВЕТИЛЬНИКОВ
Заявлено 15 мая 1956 г. за Ма 556635 в Комитет но делам изобретений и открытий нри Совете Министров СССР ((редметом изобретения является устройство для механизации процессов сборки и разборки ручных dêêóìóëÿòîðíûõ светильников, применяемых в угольных шахтах и оудниках.
Пря необходимости зарядки аккумуляторной батареи такого светильника требовалось вручную открыть магнитный замок и отвинтить головку светильника.
Ручная разборка светильника, а затем егсi сборка после зарядки аккумуляторной батареи являются весьма трудоемкими процессами, требуюгцими от рабочего большого напряжения.
С целью повышения производительности труда и облегчения выполнения работы предложено устройство, механизирующее захва г светильника па вращающемся столе, отвертывание и завертыванпс головки, а также открывание магнп I Замка м головки светильника.
Описываемое устройство для сборки и разборки ручных аккумуляторов светильников схематически псказано на чертеже.
На станине установлен электродвигатель 1, приводящий во вращение шкив 2, насаженный свободно на вертикальный вал э . На верхнем конце вала э укреплен подпружиненный столик 4 с рычажными захватами о", приводимыми в действие эксцентриком б;
Светильник 7 своим дном устанавливается на столик 4; головка светильника вкладывается в неподвижное гнездо 8 таким образом что ее магнитный замок устанавливается против полюса электромагнита 9, осуществляющего открытие магнитного замка.
Гнездо 8 выполнено квадратным, что предотвращаег вращение головки светильника 7 прп разборке и сборке. При нажиме ногой на педаль 10 подпружиненная муфта 11 поднимается вверх и сцепляется со шкивом 2. Вертикальный вал 8 перемещается вверх и рычажные захваты э заклинивгпот дно светильника 7. Столик 4 вместе со светильником 7 приходит во вращение, что вызовет отвинчпвание головки светильника плп ее завинчивание в зависимости от на
