Реферат



РАСТАСКИВАЮЩЕЕ УСТРОЙСТВО по авт.св. № 391037, отличающееся тем, что, с Целью расширения технологических возможностей путем регулирования объема выдаваемого пакета изделий, оно снабжено поворотными от привода в вертикальной плоскости рычагами, шарнирно закрепленными у основания щита со стороны подачи пакета изделий с возможностью взаимодействия с ползунами ,клыков. (Л о а сд СлЭ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (1% (и) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCKOMV СВИДЕТЕЛЬСТВУ (61) 391037 (21) 3483645/27-11 (22) 10.08.82 (46) 23.12.83. Бюл. У 47 (72) М.С. Городецкий и В.Н. Починков (71) Северный научно-исследовательский институт промышленности (53) 634.0.36 (088.8) (56) 1. Авторское свидетельство СССР

М 391037, кл. В 65 G 67/00, 1971.

3(5П В 65 0 67/00 В 65 а 57/18 (54 ) (57 ) РАСТАСКИВА10ЩЕЕ УСТРОЙСТВО по авт.св. 9 339911003377, о т л и ч а ющ е е с я тем, что, с целью расширения технологических воэможностей путем регулирования объема выдаваемого пакета изделий, оно снабжено поворотными от привода в вертикальной плоскости рычагами, шарнирно закрепленными у основания щита со стороны подачи пакета изделий с воэможностью взаимодействия с ползунами. клыков.

1062153

Изобретение может быть использова> ио в лесной и деревообрабатывающей промышленности.

По основному авт.св. Р 391037 известно растаскивающее устройство для длинномерных лесоматериалов, включающее поперечные подтаскиватели с приводом и рабочими органами, выполненными в виде ползунов с клы-, камн, и призматический отсекатель, выполненный в виде сплошного наклонного по ходу подачи щита, расположенного по всей длине между подтаскивателями в конце их рабочего хода (1) .

Недостатком этого устройства яв- 15 ляется то, что невозможно регулировать объем пачки лесоматериалов, передаваемой через наклонный щит в дальнейшую технологическую обработку, т.е. невозможно регулировать загрузку последующих машин, установленных в технологической линии.

Особенно этот недостаток проявляется при поступлении пакетов лесоматериалов, значительно различающихся по своему объему.

Целью изобретения является расширение технологических возможностей путем регулирования объема вы- . даваемого пакета иэделий. 30

Цель достигается тем, что растаскивающее устройство для длиномерных лесоматериалов снабжено поворотными от привода в вертикальной плоскости рычагами, шарнирно закрепленными у основания щита со стороны подачи пакета изделий с возможностью взаимодействия с ползунами клыков.

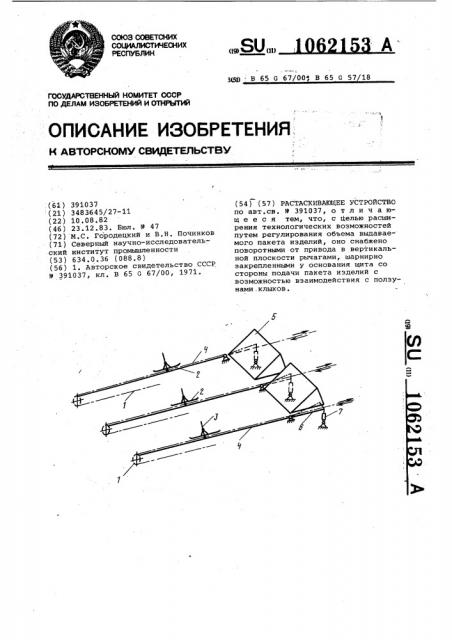

На чертеже изображено устройство, общи>й вид.

Устройство содержит трособлочную 40 систему 1, подтаскиватели с индивидуальным йриводом и рабочими органами, выполненными в виде полэунов

2 с клыками-захватами 3, шарнирно l закрепленными на ползуне с возмож- 45 ностью откидывания в горизонтальное положение при обратном ходе ползуна..В вертикальное положение клыкзахват устанавливается пружинным механизмом (не показан). 50

BHHHIIH заказ 10142/23 тираж 949 подписное

-1.

Филиал ППП "Патент", г. Ужгород,ул. Проектная, 4

Ползуны 2 перемещаются трособлочной системой 1 по направляющим

4. Устройство также содержит наклонный щит 5. У основания наклонного щита 5 шарнирно смонтированы поворотные в вертикальной плоскости рычаги б с приводом 7. Высота клыков- захватов 3 несколько меньше высоты наклонного щита 5.

Пакет стволов с кроной, хлыстов или бревен с помощью клыков-захватов 3 натаскивается на наклонный щит 5 таким образом, что некоторая его часть переваливается через вершину отсекателя, отделившаяся часть пакета образует нужную, более мелкую пачку и с помощью клыков-захватов

3 продвигается в зону дальнейшего расформирования.

При обратном ходе подтаскивателя клык-захват 3, встречая сопротивление со стороны, оставшейся перед наклонными щитом 5 пачки хлыстов, поворачивается вокруг оси шарнира, посредством которого он закреплен на ползуне 2>, одновременно сжимая пружинный механизм его подъема.Таким образом, полэун с клыком-захватом беспрепятственно проходит под пакетом или щетью хлыстов. Пройдя пакет, клык-захват 3 получает свободу и посредством пружинного механизма занимает вертикальное рабочее положение. Затем трособлочной системой 1 {тяговым органом) подтаскиватель с захваченным им оставшейся частью пакета хлыстов снова перемещают в направлении наклонного щита, и описанный цикл разделения пакета повторяется.

Объем (количество) переваливаемых через наклонный щит лесоматериалов можно регулировать, изменяя положение верхней точки клыка-захвата 3 относительно вершины наклрнного щита 5. Для этого служат шарнирные поворотные рычаги б. При поднятом положении рычагов 6 ползуны с клыками-захватами, взаимодействуя с ними в стволе наклонного щита 5, перемещаются вверх, тем самым уменьшается высота превышения вершины отсекателя нац клыком-захватом.При подъеме рычага б на максимальную высоту превышение может быть равно нулю или даже выйти в "плюс",т.е. верхняя точка клыка-захвата будет превышать вершину отсекателя.

Таким обРазом, изменяя высоту подъема гидроцилиндром 7 рычага б регулируют объем пачки лесоматериалов, передаваемой через наклонный щит 5. Чем выше высота подъема рычага б, тем больший объем пачки лесоматериалов может быть перевален через отсекатель. Обеспечивается возможность регулирования загрузки последующих технологических машин, т.е. расширяются технологические возможности растаскивающего устройства.
