Землеройный рабочий орган траншейного экскаватора

Землеройный рабочий орган траншейного экскаватора

Иллюстрации

Показать все

Реферат



1. ЗЕМЛЕРОЙНЫЙ РАБОЧИЙ ОРГАН ТРАНШЕЙНОГО ЭКСКАВАТОРА, включающий раму, тяговую цепь с закрепленными на ней режуще-транспортирующими элементами, содержащими опорно-монтажную пластину, транспортирующий ..элемент и центральный серповидный резец с.установленным на нем ножом, имеющим режущую кромку отличающий с я тем,что,с целью повышения производительности работы в крепких с мелкими каменистыми включениями грунтах, он снабжен боковыми серповидными резцами с ножами, установленными вразвал относительно центрального резца и смещенными к хвостовой части режуще-транспортирующего элемента,причем отнсяиение высоты каждого бокового резца к высоте центрального резца составляет 1:2, а режущая кромка каждого ножа выполнена в виде псэловины эллипса, при этом отношение длины ножа к ширине составляет 1,5:1,0.

СОЮЗ GOBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК .

Ы59 Е F 3 08 Е, 02 F 5 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; .

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И QTHPblTMA (21) 3514604/29-33 (22) 19.07.82 (46) 23.12.83. Бюл. Р 47

: (72) В.И. Миронов, А.A. Коршиков и A.Â. Федирко (71) .Южный научно-исследовательский институт гидротехники и мелиорации (53) 621.879,44 (088.8). (56) 1. Авторское свидетельство СССР

Р 580284, кл. Е 02 F 5/06, 1976.

2. Авторское свидетельство СССР

9 827703, кл. Е 02 F 5/06, 1979 (прототип). (54) (57) 1. ЗЕМЛЕРОЙНЫЙ РАБОЧИЙ

ОРГАН ТРАНШЕЙНОГО ЭКСКАВАТОРА, включающий раму, тяговую цепь с закрепленными на ней режуще-транспортирующими элементами, содержащими,„SU„„1062 А опорно-монтажную пластину, транспортирующий..элемент и центральный серповидный резец с.установленным на нем ножом, имеющим режущую кромку отличающийся тем,что,с целью повышения производительности работы в.крепких с мелкими каменистыми включениями грунтах, он снабжен боковыми серповидными резцами с ножами, установленными вразвал относительно центрального резца и смещенными к хвостовой части режуще-транспортирующего элемента,причем отношение высоты каждого бокового резца к высоте центрального резца составляет 1:2, а режущая кромка каждого ножа выполнена в виде половины эллипса, при этом отношение длины ножа к ширине составляет 1,5:1,0.

1062344

2. Рабочий орган по п.1, о т л и тирующий элемент выполнен в виде ч а ю шийся тем, что транспор- усеченного с двух сторон сегмента.

Изобретение относится к эемлеройным рабочим органам траншейных экскаваторов, обеспечивающих отрывку траншей при .наличии в грунтах мелких каменистых включений.

Известен рабочий орган траншейного экскаватора, включающий тяговую цепь с режущими и транспортирующими скребками, выполненными из прутьев, имеющих дугообразную форму (1 j.

Недостатком рабочего органа явФ ляется то, что при встрече с каменистыми включениями дугообразные прутья могут не выдержать нагрузок, что привед т к поломке режуще-транспортирующего .элемента.

Наиболее близким техническим . решением к изобретению является эемлеройный рабочий орган траншейного экскаватора, включающий раму, и тяговую цепь с закрепленными на ней режуще-транспортирующими элементами, содержащими опорно-монтажную пластину, транспортирующий элемент и центральный серповидный резец с установленным на нем ножом, имеющим режущую кромку (2 3.

Недостатками известного рабочего органа являются сплошная режущая кромка, которая не может обеспечить работоспособность устройства в крепких с мелкими каменистыми включениями грунтах и стабильное положение рабочего органа в процессе копания.

Целью изобретения является повышение производительности работы в крепких с мелкими каменистыми включениями грунтах.

Поставленная цель достигается тем, что эемлеройный рабочий орган траншейного экскаватора, включающий раму и тяговую цепь с закрепленными на ней режуще-транспортирующими элементами, содержащими

I опорно-монтажную пластину, транспортирующий элемент и центральный серповидный резец с установленным на нем ножом, имеющим режущую кромку, снабжен боковыми серповидными резцами с ножами, установленными вразвал относительно центрального резца и смещенными к хвостовой части режуще-транспортирующего элемента, причем отношение высоты каждого бокового резца к высоте центрального резца составляет i:2, а режущая кромка каждого ножа выI .полнена в виде половины эллипса, при этом отношение длины ножа к ширине составляет 1,5:1,0.

Кроме того, транспортирующий

5,элемент выполнен в виде усеченного с двух с .."орон се гме н та .

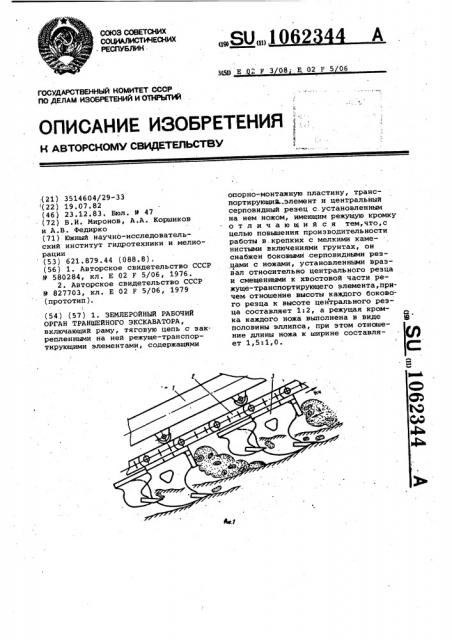

На фиг. 1 изображен землеройный

;рабочий орган траншейного экскаватора, вид сбоку; на.фиг.2 — вид A

f Q . на фи г. 1, н а фиг. 3 — вид Б на фиг. 2.

Землеройный рабочий орган траншейного экскаватора состоит иэ рамы 1, тяговой цепи 2 и режуще-транспортирующих элементов 3. Режущетранспортирующие элементы 3 состоят из опорно-монтажной пластины 4, серповидных резцов 5, накладок 6, ножей 7 с режущей кромкой, транспортирующих элементов 8 и хвостовика-упора 9. Серповидные резцы 5 делятся на центральный и боковые. Боковые резцы установлены вразвал относитель. но центрального резца и смещены к хвостовой части режуще-транспортирую щего элемента. Отношение высот каждого бокового резца и центрального

Ф составляет 1:2. Режущая кромка каждого ножа 7 выполнена в виде половины эллипса. Отношение длины ножа к ширине 1,5:1,0. Транспортирующий

3Ц элемент B выполнен в виде усеченного с двух сторон сегмента.

В процессе работы землеройного рабочего органа тяговая цепь 2 вращается вокруг рамы 1 и перемещает

35 закрепленные на ней режуще-транспортирующие элементы 3. Ножи 7 внедряются в грунт и разрушают его по всеЯ ширине разрабатываемой траншеи, а транспортирующие элементы 8, уста4р новленные на каждом вслед идущем режуще-транспортирующем элементе, подхватывают этот грунт вместе с мелкими каменистыми включениями и выносят его на поверхность земли.

45 Грунтоотвальный механизм (не показан) раздвигает этот грунт в стороны по бермам траншеи. В последующем в отрытые траншеи укладывают различные коммуникации: водопровод, дренажи, силовые или кабели связи и т.д.

Изобретение обеспечивает повы шение работоспособности и линейной производительности эа счет плавного обтекания режущей кромки. ножей и поверхйости резцов при внедрении и последующем сколе и стабилизации положения рабочего органа.

1062344 ЬсЯ

Составитель Г. Бондарь

Редактор A. Шишкина Техред T.ôàíòô Корректор И. Муска

Заказ 10171/32 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР ао делай изобретений и открнтий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
