Реферат



1. ЭЛЕКТРОМАГНИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ , содержащий корпус, подпружиненный в нем вдоль оси сердечник с измерительной обмоткой, датчик положения сердечника и шаровую .опору, отличающийся тем, что, с целью повышения точности, измерений, он снабжен стаканом, установленным соосно с корпусом и сердечником и жестко скрепленным с последним, обмотка выполнена в виде усеченного конуса, размещена в полости стакана и обращена большим основанием к рабочему торцу преобразователя, сердечник выполнен полым, в качестве датчика положения сердечника использован датчик Холла, размещенный в полости сердечника, а шаровая опора взаимодействует со свободным концом сердечника. 2.Преобразователь по п. 1, о т л ичающийся тем, что, с g целью повышения помехозащищенности,. О) стакан выполнен из неферромагнитного металла. 3,Преобразователь по п. 1, отличающийся тем, что, датчик Холла установлен с возможностью 2 регулировки его положения вдоль оси корпуса. 7 ss iP со

С0103 СОВЕТСНИХ

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИК

ЗЮ9 01 и 2 7/90

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

71

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3492281/25-28 (22) 23.09.82 (46) 23.12.83. Бюл. М 47 (72) В.И.Волков, В.A.Àãàôoíoý и Ю.A.Ôåäîð÷óê (71) Уральский филиал Всесоюзного дважды ордена Трудового Красного

Знамени теплотехнического научноисследовательского института им. Ф.Э.Дэержинского (53) 620.179.14 (088,8) (56) 1. Приборы для неразрушающего контроля материалов и изделий. Справочник под ред. В.В.Клюева. М.,"Машиностроение", 1976, т. 2, с. 83.

2. Авторское свидетельство СССР

Р 847183, кл. G 01 N 27/90, 1979 (прототип) . (54) (57) 1. ЭЛЕКТРОМАГНИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ, содержащий корпус, подпружиненный в нем вдоль оси сердечник с измерительной обмоткой, дат чик положения сердечника и шаровую

„„SU„„2594 А,опору, отличающийся тем ! что, с целью повышения точности. измерений, он снабжен стаканом, установленным соосно с корпусом и сердечником и жестко скрепленным с последним, обмотка выполнена в виде усеченного конуса, размещена в полости стакана и обращена большим основанием к рабочему торцу преобразователя, сердечник выполнен полым, в качестве датчика положения сердечника использован датчик Холла, размещенный в полости сердечника, а шаровая опора взаимодействует со свободным концом сердечника °

2. Преобразователь по и. 1, о т л и ч а ю щ и и с и тем, что, с

Ф целью повышения помехозащищенностн, стакан выполнен из" неферромагнитного металла.

3. Преобразователь по п. 1, о т — С л и ч а ю шийся тем, что, датчик Холла установлен с возможностью Я регулировки его положения вдоль оси корпуса.

1062594

5О

Тираж 873 . Подписное

Филиал ППП "Патент", г,ужгород,ул.Проектная,4

Изобретение относится к средствам неразрушающего контроля материалов и изделий и может быть использовано для автоматического контроля качества металлоизделий в машиностроительной промышленности.

Известен электромагнитный преобразователь, содержащий корпус, ферромагнитный цилиндрический сердечник и жестко связанную с ним обмотку f1) .

Недостатком этого преобразователя 10 является изменение зазора между ним и контролируемой поверхностью в процессе эксплуатации и связанные с этим погрешности контроля, что приводит к невозможности автоматизации про- 15 цесса сканирования.

Наиболее близким к изобретению по технической сущности является электромагнитный преобразователь,. содержащий корпус, подпружиненный в нем вдоль оси сердечник с измерительной обмоткой, датчик положения сердечника и шаровую опору.

8 качестве датчика положения сердеч ника используют. закрепленную в корпусе дополнительную обмотку f2) .

Недостатками известного преобразователя являются взаимодействие электромагнитных полей измерительной и дополнительной обмоток, а также отсутствие линейной зависимости между наводимыми в дополнительной обмотке электрическими сигналами и величиной перемещения сердечника, что снижает точность измерений.

Цель изобретения — повышение 35 точности измерений.

Эта цель достигается тем, что электромагнитный преобразователь, содержащий корпус, подпружинен-. ный в нем вдоль оси сердечник с измерительной обмоткой, датчик поло>кения сердечника и шаровую опору, снабжен стаканом, установленным соосно с корпусом и сердечником и ,жестко скрепленным с последним, обмотка выполнена в виде усеченного конуса, размещена в полости стакана и обращена большим основанием к рабочему торцу преобразователя, сердечник выполнен полым, в качестве датчика положения сердечника использован датчик Холла,, размещенный в полости сердечника, а шаровая опора взаимодействует со свободным концом сердечника.

Кроме того,с целью повышения помехозащищенности преобразователя

LHHHEIH Заказ 10210/45 стакан выполнен из неферромагнитного металла.

При этом датчик Холла может быть установлен с возможностью регулировки его положения вдоль оси корпуса.

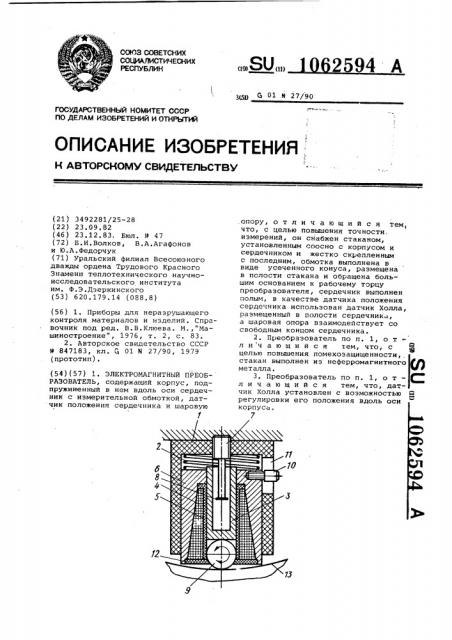

На чертеже представлена конструкция преобразователя.

Преобразователь содержит корпус

1, подпру>киненный в нем вдоль оси с помощью пружины 2 полый сердечник 3 с измерительной обмоткой 4, жестко закрепленной на нем посредством каркаса 5, жестко соединенный с сердечником 3 стакан б, установленный в полости сердечника 3 с помощью держателя 7, датчик 8. Холла и шаровую опору 9, взаимодействующую со свободным концом сердечника 3. Фиксатор 10, размещенный в пазу 11, запрещает вращательные и разрешает возвратно-поступательные движения сердечника 3 со стаканом б внутри корпуса 1.

Преобразователь работает следующим образом.

Преобразователь с помощью шаровой опоры 9 устанавливается своим рабочим торцом 12 на контролируемую поверхность 13 и приводится в движение по ней. При прпадании шаровой опоры 9 в зону дефекта в измерительной обмотке 4 происходит изменение величины сигнала, сигнал же датчика 8 Холла при этом не изменяется. Прн изменении формы контролируемой поверхности 13 или же расстояния до нее, сердечник 3 с измерительной обмоткой 4 и стаканом

6 перемещаются относительно датчика

8 Холла. Поскольку измерительная обмотка 4 выполнена в форме усеченного конуса, то создаваемое ею магнитное поле, воздействующее на датчик 8 Холла, меняется пропорционально смещению шаровой опоры 9 с сердечником 3, обмоткой 4 и стаканом 6, и так же меняется выходной сигнал датчика 8 Холла °

Таким образом, при перемещении преобразователя по контролируемой поверхности происходит как контроль качества изделия, так и оценка его геометрических параметров и измерение зазора между преобразователем и конт ролируемым изделием. Это позволяет использовать предлагаемое устройство для автоматического контроля металлоизделий сложной формы в машиностроительной, авиационной, судостроительной промышленностях.
