Реферат



ВОСЬМИПЛЕЧИЙ МОСТ, содержа-: 1ДИЙ параллельно соединенные между собой отрезки линии передали, одни из концов первого, второго, третьего и четвертого отрезков линии передачи соединены с первым входом, другой конец четвертого отрезка линии передачи и одни из концов пятого, шестого и седьмого отрезков линии передачи соединены с первымвыходом , другой конец седьмого отрезка линии передачи и одни из кон- . цов восьмого, девятого и десятого отрезков линии передачи соединены с вторым входом, другие концы первого и вооимого отрезков линии передачи и одни из концов одиннадцато-, го и двенадцатого отрезков линии передачи соединены с вторым выходом, другие концы шестого и одиннадцатого отрезков линии передачи и одни из концов тринадцатого и четырнадцатого отрезков линии передачи соединены с третьим входом, другие концы второго , десятого и тринадцатого отрезков линии передачи и один из концов пятнадцатого отрезка линии передачи соединены с третьим выходом , другие концы пятого, двенещцатого Н пятнадцатого отрезков линии передачи и один из концов шестнад .цатого отрезка линии передачи соединены с четвертым входом, другие концы третьего, девятого, четырнадцатого и шестнадцатого отрезков линии передачи соединен с четвертым выходом, первый, третий, пятый, вседьмой, десятый, одиннадцатый, четырнадцатый и пятнадцатьгй отрезки I линии передачи имеют нормированное волновое сопротивление, равное 2, отличающийся тем, что, с целью уменьшения габаритов, первьги третий, одиннадцатый и четырнадцатый отрезки линии передачи выполнены длиной Л/8, где Л длина волны, пятый, седьмой, десятый и пятнадцатый отрезки передачи выполнены длиной 5Л/8, четвертый, восьмой тринадцатый и шестнадцатый отрезки линии передачи выполнены длиной Л/4, второй, иестой, девятый и двенадцатый отрезки линии передачи выполнены длиной 3,/4, второй, четвертый, шестой, восьмой, девятый, двенадца00 тый, тринадцатые и шестнадцатый отрезки линии передачи имеют нор 1кро ,ванное волновое сопротивлениеf равное У2 .

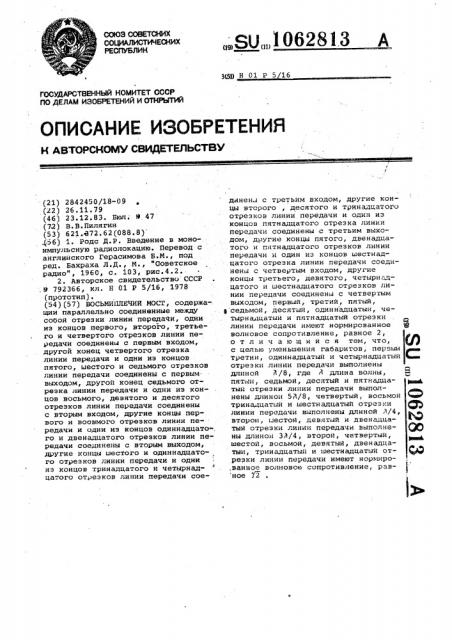

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСИИХ

РЕСПУБЛИН

ЮИ Н 01 Р 5 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ь.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2842450/18-09 ° (22) 26.11.79 (46) 23.12.83. Бюл; 9 47 (72) В.В.Пилягин (53) 621.872.62(088.8) .(56) 1. Родс Д.Р. Введение в моноимпульсную радиолокацию. Перевод с англииского Герасимова Б.И., под ред. Бахраха Л.Д., М., "Ооветское радио", 1960, с. 103, рис.4.2 °

2. Авторское свидетельство СССР ,9 792366, кл. Н 01 Р 5/16, 1978 (прототип). (54)(57) ВОСЬМНПЛБЧИИ ИОСТ, содержации параллельно соединенные между собой отрезки линии передачи, одни из концов первого, второго, третьего и четвертого отрезков линии передачи соединены с первым входом, другой конец четвертого отрезка линии передачи и одни из концов пятого, шестого и седьмого отрезков линии передачи соединены с первым. выходом, другой конец седьмого отрезка линии передачи и одни из концов восьмого, девятого и десятого отрезков линии передачи соединены с вторым входом, другие концы первого и воовмого отрезков линии передачи и одни из концов одиннадцато-, го и двенадцатого отрезков линии передачи соединены с вторым выходом, другие концы шестого и одиннадцатого отрезков линии передачи и одни из концов тринадцатого и четырнадцатого отрезков линии передачи соединенл с третьим входом, другие концы второго, десятого и тринадцатого отрезков линии передачи и один иэ концов пятнадцатого отрезка линии передачи соединены с третьим выходом, другие концы пятого, двенадцатого и пятнадцатого отрезков линии передачи и один из концов шестнадцатого отрезка линии передачи соединены с четвертым входом, другие концы третьего, девятого, четырнадцатого и шестнадцатого отрезков линии передачи соединены с четвертым выходом, первый, третий, пятый, y седьмой, десятый, одиннадцатый, четырнадцатыи и пятнадцатый отрезки линии передачи имеют нормированное Щ волновое сопротивление, равное 2, о т л и ч а ю ш и и с я тем, что, с целью уменьшения габаритов„ первыи трети», один»адцатый и »етырнадца »» С отрезки линни пеоедачи выполнены длиной В /8, где it длина волны, пятыи, седьмой, десятый и пятнадца- ®®, тый отрезки линии передачи выполнены длинои 5h/8, четвертый, восьмой 4Р тринадцатый и шестнадцатый отрезки ф ) линии передачи выполнены длиной 3/4, р„ второи, шестой, девятый и двенадцатый отрезки линии передачи выполне- Я) ны длинои ЗЛ/4, второй, четвертый, шестой, восьмой, девятый, двенадцатыи, тринадцатый и шестнадцатый от- (А,» резки линии передачи имеют нормиро,ванное волновое сопротивление, рав ное 3 2

1062813

Изобретение относится к радиотехнике и может быть использовано при создании СВЧ аппаратуры.

Известны восьмиплечие мосты,содержйдие четыре четырехплечих моста равного деления мощности, соединенных однй с другим !.11.

Недостатком такого восьмиплечего моста являются его большие габариты.

Наиболее бл эким техническим решением к изобретению является восьмиплечии мост, содержащий восемь отрезков линии передачи длиной Я /4 каждый и восемь отрезков линии передачи длиной 3 Л /4 каждый, где Л длина волны 12).

Недостатком известного устройства являются его большие габариты.

Цель изобретения - уменьшение габаритов.

Поставленная цель достигается тем, что в восьмиплечем мосте, содержащем параллельно соединенные между собой отрезки линии передачи, одни иэ концов первого, второго, третьего и четвертого отрезков линии передачи соединены с первым входом, другой конец четвертого отрезка линии передачи и одни из концов пятого, шестого и седьмого отрезков ликии передачи соединены с первым выходом, другой конец седьмо- ЗО го отрезка линии передачи и одни из концов восьмого, девятого и десятого отрезков линии передачи сое динены с вторым входом, другие кон,цы первого и восьмого отрезков ли- 35 нии передачи и одни иэ концов один,надцатого и двенадцатого отрезков линии передачи соединены с вторым выходом,другие концы шестого и одиннадцатого отрезков линии передачи и од-; 4п ни концы из концов тринадцатого и четырнадцатого отрезков линии передачи соединены с третьим входом, другие концы второго, десятого и тринадцатого отрезков линии передачи 45 и один из концов пятнадцатого отрезка линии передачи соединены с третьим выходом, другие концы пятого, двенадцатого и пятнадцатого отрезков линии передачи и один из концов шестнадцатого отрезка линии передачи соединены с четвертым входом, другие концы третьего, девятого, четырнадцатого и шестнадцатого отрезков линии передачи соединены с четвертым выходом, первый, третий, пятый, седьмой, десятыи, одиннадцатый, четырнадцатый и пятнадцатый отрезки линии передачи имеют нормированное волновое сопротивление, равное 2, первый, третий, одиннадцатыи и четырнадцатыи 60 отрезки линии передачи выполнены длиной Л/8, где Д вЂ” длина волны, пятыи, седьмой, десятый и пятнадцатый отрезки линии передачи выполнены длиной 5 P/8, четвертый, восьмой, тринадцатыи и шестнадцатый отрезки линии передачи выполнены длиной Л/4, второй, шестой, девятый и двенадцатый.отрезки линии передачи выполнены длиной ЗЛ/4, второй, четвертый, шестой, восьмой, девятый, двенадцатый, тринадцатый и шестнадцатый от : резки линии передачи имеют нормиро- ванное волновое сопротивление, равное 72

На чертеже представлена схема предлагаемого восьмиплечего моста.

Восьмиплечий мост содержит отрезки 1-16 линии передачи, первыи 17, восьмои 18, третий 19 и четвертый 20 входы, первый 21, второи 22, третий

23 и четвертый,24 выходы.

Устроиство работает следующим образом.

Матрица проводимостей устройства имеет слецующий вид:

О 0 0 . ) 12 2 г 2 -Г2 V2

-2 0 0 -72 V2 -Ъ2 -f2

О -2 О -lQ l 2 !! 2 г"2

О О -2, - 2 -Д - 2 Р2

0 "—

2 J

Й -V2-й -б! -2 О

У2 V2 7 I

-г2 -Y2 К! -У2 О О

l2 - P2 V2 Й !! О О

О 0

О О

-2 0

О -2 где j — мнимая единица. В этогл соотi

1, 1

l

-1 ! !

-1

1 -1 -1

1 1 1

1 -1 -1

I

-1 !

-1 !

1 .I

1 1

-"1 -1

Ниже элементы матрицы рассеяния бу-, дем обозначать через 5„ ношении для элементов „ матрицы проводимостей с индексами п,п =1-8 индексам 1-4 соответствуют первый

17, второй 18, третин 19 и четвертый

20 входы устройства, а индексам 5-8 первыи 21, второй 22, третий 23 и.четвертый 24 выходы соответственно.

Работу устройства. поясним с помощью матрицы рассеяния устройства,ко" торую всегда можно наити, используя известное соотношение 5=2 (E+ У1 "Е где à — единичн ая матрица восьмого порядка. Согласно (1 для матрицы рассеяния устройства будем иметь

1062813

РВ4 =1564 =I .11 =РВ4 Р11 =РЬ| = 5 (=Л8 =4

2 2 2 g Х». 2 2,- 2 1

2 - - 2 2 2 2 2 г 2 1

I51 Ь21 2! &21 26) 26 211 2 I 7

2= 5Д41 М =f5)41 Ч584 Ъ! 61 l ;I 4-Gl 4

12 13 14 2Ъ 24 34

У6 Sl 58 61 Ь8 Т8

2О Бхай

Составитель В.Дарчинянц

Редактор A.Êîçîðès Техред С.Мигунова Корректор М.Шароши

Заказ 10255/56 Тира:к 590 Подписное

ВНИЙ И Государственного комитета СССР по делам изобретений H открытий

113035, Москва, i <-35,. Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Устройство осуществляет деление мощности сигнала, поступающего на

Кроме того, как входы 17-20 устроиства, так и его выходы 21-24 вэаиморазвяэаны, так как согласно (21.

Наконец, входы 17-20 устройства и его выходы 21-24 согласованы, так как согласно (2 t.

11 22 М 44 55 8 любои нэ входов, поровну между выходами и наоборот, так как согласно (21

Выполнение условий (3 ) — (5 ) озна 5 чает, что предлагаемое устройство, подобно иэнестноь, является восьмиплечим мостом равного деления мощности. Однако при обычной технологии конструирования печатных СВЧ схем

20 размеры предлагаемого устройства составляют 5 Л/8 = Л/8, что по площади составляет 25/64 Л 2, т.е. Устройство по размерам при -таких условиях конструирования меньше известного.

Например, по занимаемой площади предлагаемое устроиство в 36/25 1,4 раза меньше известного.
