Система многоканальной связи

Система многоканальной связи

Иллюстрации

Показать все

Реферат



СИСТЕМА МНОГОКАНАЛЬНОЙ СВЯЗИ, содержащая на передающей стороне буферные запоминающие блоки, генератор импульсов, блок дисциплин обслуживания , блок управления считыванием И-формирователь сигналов управления , вход которого соединен с выходом блока дисциплин обслуживания, входы считывания буферных запоминающих блоков соединены с выходами блока управления считыванием, синхронизирующий вход которого соединен с тактовым выходом генератора импульсов, а на приемной стороне - буферные запоминаюецие блоки, генератор импульсов , дешифратор сигналов управления и блок управления записью, выходы которого соединены с входами записи буферных запоминающих блоков, а тактовый выход генератора импульсов соединен с синхронизирующим входом блока управления записью, отличающаяся тем, что, с целью повышения пропускной способности при передаче разноскоростных асинхронных сигналов , в передающей части введены блоки асинхронного ввода, реверсивные счетчики и блок объединения, информационные входы которого соединены с выходами буферных запоминающих блоков, информационные входы которых соединены с информационными выходами соответствующих олоков асинхронного ввода, синхронизирующие входы которых соединены с выходами генератора импульсов, управляющие выходы блоков асинхронного ввода соединены с входам1 записи соответствующих буферных запоминающих блоков и с прямыми входами соответствующих реверсивных счетчиков, обратные входы которых соединены с входами считывания соответствующих буферных запоминагацих блоков, выходы реверсивных счетчиков соединены с входами блока дискциплин обслуживания, управляющий выход которого соединен с входом блока управления считыванием, дополнительный выход которого соединен с 3 входом блока объединения, вход сигна (Л лов управления которого соединен с выходом формирователя сигналов управ ления, а синхронизирующий вход блока объединения соединен с тактовым выходом генератора импульсов, а в приемной части введены распределитель и блоки вывода, информационные входы Л оторых соединены с выходами соответ- : ствующих буферных запоминакхцих бло-о: (ков, информационные входы которых ; .соединены с выходами распределителя,, ю эо вход которого соединен с синхро- I низирующим входом генератора им- ; пульсов, выходы которого соединены i с входами блоков вывода, управляю э щие выходы которых соединены с входами считывания соответствующих буферных запоминающих блоков, выход сигналов управления распределителя через дешифратор сигналов управления соединен с входом блоки управления записью,дополнительный выход которого соединен с управляюгдам входом распределителя, синхронизирующий вход которого соединен с дополнительным выходом генератора импульсов.

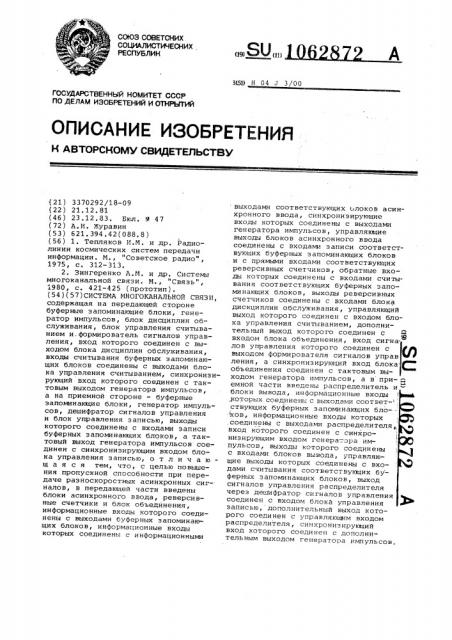

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(5Н H 04 J 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3370292/18-09 (22) 21.12.81 (46) 23.12.83. Бюл. М 47 (72) А.И. Журавин (53) 621.394.42(088.8) (56) 1. Тепляков И.М. и др. Радиолинии космических систем передачи информации. М., "Советское радио", 1975, с. 312-313.

2. Зингеренко А.М. и др. Системы многоканальной связи. М., "Связь", 1980, с. 421-425 (прототип). (54)(57)СИСТЕМА МНОГОКАНАЛЬНОЙ СВЯЗИ, содержащая на передающей стороне буферные запоминающие блоки, генератор импульсов, блок дисциплин обслуживания, блок управления считыванием и.формирователь сигналов управления, вход которого соединен с выходом блока дисциплин обслуживания, входы считывания буферных запоминающих блоков соединены с ныходами блока управления считыванием, синхронизирующий вход которого соединен с тактовым выходом генератора импульсов, а на приемной стороне — буферные запоминающие блоки, генератор импульсов, дешифратор сигналов управления и блок управления записью, выходы которого соединены с входами записи буферных запоминающих блоков, а тактовый выход генератора импульсов соединен с синхронизирующим входом блока управления записью, о т л и ч а ющ а я с я тем, что, с целью повышения пропускной способности при передаче разноскоростных асинхронных сигналов, в передающей части введены блоки асинхронного ввода, реверсивные счетчики и блок объединения, информационные входы которого соединены с выходами буферных запоминающих блоков, информационные входы которых соединены с информационными

am Я0(11) A выходами соответствующих ьлоков асинхронного нвода, синхронизирующие входы которых соединены с выходами генератора импульсов, управляющие выходы блоков асинхронного ввода соединены с входами записи соответствующих буферных эапоминакицих блоков и с прямыми входами соотнетствующих реверсивных счетчиков, обратные входы которых соединены с входами считывания соответствующих буферных запоминакицих блоков, выходы реверсинных счетчиков соединены с входами блока дискциплин обслуживания, упранляющий выход которого соединен с входом блока управления считыванием, дополнительный выход которого соединен с входом блока объединения, вход сигна. лон управления которого соединен с выходом формирователя сигналов управ ления, а синхрониэирующий вход блока ( объединения соединен с тактовым выходом генератора импульсов, а в приемной части ннедены распределитель иблоки вывода, информационные входы .которых соединены с выходами соответ- . ствующих буферных запоминающих бло- . ков, информационные входы которых соединены с выходами распределителя,, вход которого соединен с синхро! низирующим входом генератора импульсовв, выходы которого соедин е ны с входами блоков вывода, управляющие выходы которых соеди не ны с входами считывания соотнетствующих бу ферных запоминающих блоков, выход сигналов управления распределителя через дешифратор сигналон управления соединен с входом блока управления записью, дополнительный выход которого соединен с управляющим входом распределителя, синхронизирующий вход которого соединен с дополнительным выходом генератора импульсов.

10б2872

Изобретение относится к технике связи и может быть использовано в многоканальной передаче дискретной информации.

Известна система многоканальной связи, содержащая блоки анализа активности источников, блок объединения, блок дисциплины обслуживания, буферные запоминающие блоки и распределитель (1) .

Недостатком данной системы многоканальной связи является низкая пропускная способность при передаче разноскоростных асинхронных потоков.

Наиболее близким техническим решением к изобретению является систе- 15 ма многоканальной связи, содержащая на передающей стороне буферные запоминающие блоки, генератор импульсов, блок дисциплин. обслуживания, блок управления считыванием и формирова- 20 тель сигналов управления, вход которого соединен с выходом блока дисциплин обслуживания, выходы считывания буферных запоминающих блоков соединены с выходами блока управле- 25 ния считыванием, синхрониэирующий вход которого соединеч с тактовым входом генератора импульсов, а на приемной стороне буферные запоминающие блоки, генератор импульсов, 30 дешифратор сигналов управления и блок управления з аписью, выходы которого соединены с входами записи буферных запоминающих блоков, а тактовый выход генератора импульсов соединен с синхронизирующим входом блока управления записью (2 .

Недостатком известной системы многоканальной связи является низкая пропускная способность при передаче разноскоростных асинхронных сигналов.40

Целью изобретения является повышение пропускной способности при передаче разноскоростных асинхронных сигналов.

Поставленная цель достигается тем, что в систему многоканальной связи содержащую на передающей стороне буферныее з апоми нающи е блоки, ген ератор импульсов, блок дисциплин обслуживания, блок управления считыванием и

50 формирователь сигналов управления, вход которого соединен с выходом блока дисциплин обслуживания, входы считывания буферных запоминающих блоков соединены с выходами блока управле55 ния считыванием,синхронизирующий вход которого соединен с тактовым выходом генератора импульсов, а на приемной стороне — буферные запоминающие блоки, генератор импульсов, дешифратор .60 сигналов управления и блок управления записью, выходы которого соединены с входами записи буферных запоминающих блоков, а тактовый выход генератора импульсов соединен с синхрониз ирующим входом блока управления записью, в передающую часть введены блоки асинхронного ввода, реверсивные счетчики и блок объединения, информационные входы которого соецинены с выходами буферных запоминающих блоков, информационные входы которых соединены с информационными выходами соответствующих блоков асинхронного ввода. синхронизирующие входы которых соединены с выходами генератора импульсов, управляющие выходы блоков асинхронного ввоца соединены с входами записи соответствующих буферных запоминающих блоков и с прямыми входами соответствующих реверсивных счетчиков, обратные входы которых соединены с входами считывания соответствующих буферных запоминающих блоков, выходы реверсивных счетчиков соединены с входами блока дисциплин обслуживания, управляющий выход которого соединен с входом блока управления считыванием,дополнительный выход которого соединен с входом блока объединения, вход сигналов управления которого соединен с выходом формирователя сигналов управления, а синхрониэирующий вход блока объединения соединен с тактовым выходом генератора импульсов, а в приемной части введены распределитель и блоки вывода, информационные входы которых соединены с выходами соответствующих буферных запоминающих блоков, информационные входы которых соединены с выходами распределителя, вход которого соединен с синхрониэирующим входом генератора импульсов, выходы которого соединены с входами блоков вывода, управляющие выходы которых соединены с входами считывания соответствующих буферных запоминающих блоков, выход сигналов управления распределителя через дешифратор сигналов управления соединен с входом блока управления записью, дополнительный выход которого соединен с управляющим входом распределителя, синхрониэирующий вход которого соединен с дополнительным выходом генератора импульсов, На чертеже приведена структурная электрическая схема системы многоканальной связи.

Система многоканальной связи содержит в передающей части блока 1 асинхронного ввода, буферные запоминающие блоки 2, реверсивные счетчики

3, блок 4 дисциплин обслуживания, блок 5 .управления считыванием,формирователь 6 сигналов управления, генератор 7 импульсов, блок 8 объедине. ния, а в приемной части — распределитель 9, дешифратор 10 сигналов управления, блок 11 управления записью, генератор 12 импульсов, буферные запоминающие блоки 13 и блоки 14 вы» дода.

1062872

Система многоканальной связи рабо тает следующим образом.

Дискретные сигналы от источников информации, работакщих асинхронно с различной скоростью передачи, поступает на соответствующие блоки 1,после преобразования в которых к стандартному виду подаются в соответветствующие блоки 1, после преобразования в которых к стандартному виду подаются в соответствующие буферные 10 запоминающие блоки 2, емкость которых рассчитывается исходя из скорости передачи и среднестатистической активности данного типа абонентов.

Реверсивные счетчики 3, сравнивая чис- 5 ло импульсов записи и считывания в соответствующих буферных запоминающих блоках 2, регистрируют степень их заполнения и передают эту информацию в блок 4. Блок 4 в зависимости от заданного. приоритета скорости заполнения буферных запоминающих блоков 2 организует с помощью блока 5 и формирователя 6 режим адаптивного формирования гРуппового сигнала в блоке 8. Генератор 7 синхронизирует работу всех блоков передающей части системы. Таким образом, временные позиции цикла передачи группового сигнала адаптивно распределяются между

ВНИИПИ Заказ 10261/58

Тираж 677 Подписное

Филиал ППП "Патент", r.Óæãîðoä,óë.Ïðoåêòíàÿ,4 сигналами источников информации. При этом блок 5 формирует цикл опроса буферных запоминающих блоков 2 н совместно с блоком 8 формирует цикл передачи группового сигнала. Блок 6 формирует кодовую комбинацию,соответствующую сформированному циклу опроса, которая в составе цикла передачи передается на приемную сторону для однозначного формирования там соответствунщего цикла записи.

В приемной части групповой сигнал раэделяется в распределителе 9, Дешифратор 10 расшифровывает кодовую комбинацию, сформированную в передакщей части формирователем 6, и выдает управляющие сигналы в блок 11, который формирует соответствующий цикл записи и совместно с распределителем осуществляет запись поступившей информации в соответствующие буферные эапоминакщие блоки 13. Генера;ор 12 осуществляет синхронизацию всех блоков приемной части.

Использование изобретения обеспечивает повышение пропускной способности системы связи за счет учета статистики активности абонентов и адаптивного распределения пропускной способности между активными источниками информации.
