№ 106308

Класс 42е, 23„, СССР

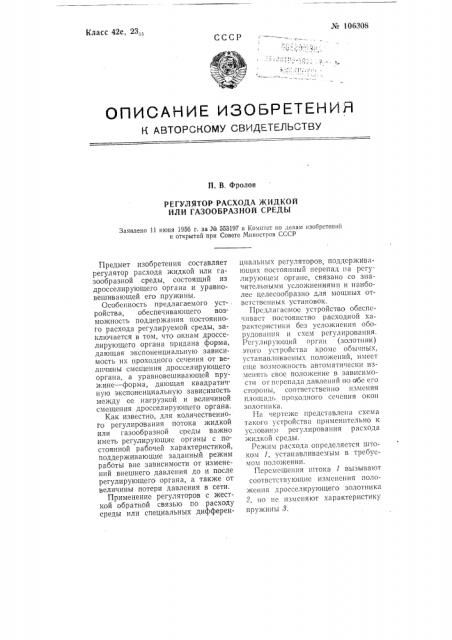

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. В, Фролов

РЕГУЛЯТОР РАСХОДА ЖИДКОЙ

ИЛИ ГАЗООБРАЗНОЙ СРЕДЫ

Заявлено 11 июня 1956 г, за № 553197 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения составляет регулятор расхода жидкой или газообразной среды, состоящий из дросселирующего органа и уравновешивающей его пружины.

Особенность предлагаемого уст- . ройства, обеспечивающего возмояность поддержания постоянного расхода регулируемой среды, заключается в том, что окнам дросселирующсго органа придана форма, дающая экспоненциальную зависимость их проходного сечения от величины смещения дросселирующего органа, а уравновешивающей пружине — форма, дающая квадратичную экспоненциальную зависимость между ее нагрузкой и величиной смещения дросселирующего органа.

Как известно, для количественного регулирования потока жидкой или газообразной среды важно иметь регулирующие органы с постоянной рабочей характеристикой, поддерживающие заданный режим работы вне зависимости от изменений внешнего давления до и после регулирующего органа, а также от величины потери давления в сети.

Применение регуляторов с жесткой обратной связью по расходу среды или специальных дифференциальных регуляторов, поддерживающих постоянный перепад иа регулирующем органе, связано со значительными усложнениями и наиболее целесообразно для мощных ответственных установок.

Предлагаемое устройство ооеспсчиваст постоянство расходной характеристики без усложнения оборудования и схем рсгулироваиия.

PcI óëèðótoùèé орган (золотник) этого устройства кроме обычных, устанавливаемых положений, имест еще возможность автоматически изменять снос положение в зависимости от перепада давлений по обе его стороны, соответственно изменяя площадь проходного сечения окон золоти и ка.

На чертеже представлена схема такого устройства применительно к условиям регулирования расхода жидкой среды.

Режим расхода определяется штоком 1, устанавливаемым в требуемом полояении.

Перемещения штока 1 вызывают соответствующие изменения по.ложения дросселирующего золотника

2, ио ие изменяют характеристику пружины 8. № 106308 ском процессе регулирования, гак и при ручном или дистанционном.

Предмет изобретения

Огв. редактор П. 10. Мазуреико

Стандартгиз. Подп. к печ. 21jV-1957 r. Объем 0,125 п. л. Тираж 1100. Цена 25 коп.

Гс р. Алатырь, типография № 2 Мшшстерства культуры Чувашской ЛССГ. Зак. 3540

При изменении в сети установленного перепада давлений нагрузка на пружину также изменяется и связанный с ней золотник 2, подымаясь пли опускаясь, соответственно меняет проходное сечение окон, в результате чего автоматически поддерживается постоянство расхода регулируемой среды.

Для обеспечения этого условия окнам золотника 2 и пружине 8 придается специальная форма.

Практическое применение предлагаемого устройства может иметь место в тех случаях, когда требуется стабильное регулирование расхода среды, например, для питания котлов, пароохладителей, лимитирования паро-водоснабжения и пр.

Предлагаемое устройство может применяться как при автоматичеРегулятор расхода жицкой или газообразной среды, состоящий из дросселирующего органа и уравновешивающей его пружины, о т л ич а ю шийся тем, что, с целью поддержания постоянного расхода регулируемой среды, окнам дросселирующего органа придана форма, дающая экспоненциальную зависимость их проходного сечения от величины смещения дросселирующего органа, а уравновешивающей пружине — форма, дающая квадратичную экспоненциальную зависимость между ее нагрузкой и величиной смещения дросселирующего органа,
