Ветроустойчивый дальнеструйный дождевальный аппарат

Ветроустойчивый дальнеструйный дождевальный аппарат

Иллюстрации

Показать все

Реферат



ВЕТРОУСТОЙЧИВЫЙ ДАЛЬНЕСТРУЙНЫЙ ДОЖДЕВАЛЬНЫЙ АППАРАТ, включающий закрепленный на стояк.е ствол с механизмом изменения скорости вращения и датчик скорости ветра с гидроусилителем , отличающийся тем, что, с целью повышения равномерности дождя и качества полива, гидроусилитель снабжен золотниковым распределителем , гидравлически связанным со стояком и кинематически с датчиком скорости ветра. СЛ О5 со оо со f

,SU„„10 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 А 01 6 25 02

ОПИСАНИЕ ИЗОБРЕТЕНИЗ

H АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3331376/30-15 (22) 26,08. 81 (46) 30.12.83, Бюл. Р 48 (72) Б.М.Лебедев, Г.П.Лямперт

И В,Ф.Назаров (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследовательский институт сельскохозяйственного машиностроения им. В.П.Горячкина (53) 631. 347.1 (088, 8) (56) 1 ° Земледелие, агрохимия, мелиорация . Реферативный журнал, 1970, Ф 4, с, 34, 2. Авторское свидетельство СССР

М 614779, кл. A 01 4 25/00 1971 (прототип) . (54) (57) ВЕТРОУСТОЙЧИВЫЙ ДАЛЬНЕСТРУЙНЫЙ ДОЖДЕВАЛЬЯЫЙ АППАРАТ, в ключающий закрепленный на стояке ствол с механизмом изменения скорости вращения и датчик скорости ветра с гидроусилителем, отличающийся тем, что, с целью повышения равномерности дождя и качества полива, гидроусилитель снабжен эолотниковым распределителем, гидравлически связанным со стояком и кинематически с датчиком скорости ветра.

1063339

ИЭ обретени е относит ся к орошению сельскохозяйственных культур дождева нием.

Известен дальнеструйный дождевальный аппарат, имекщий приспособ ление для изменения угла наклона и скорости вращения ствола при ветре.

Вращение дождевального аппарата осу ществляется гидродвигателем, приводимым от турбинки, размещенной во . всасывающей, линии машины flj . IO

Недостаток данного аппарата закключается в сложности конструкции и низком качестве выполнения технологического процесса;

Наиболее близким к предлагаемому 15 по технической сущности и достигаемому результату является ветроустойчивый дальнеструйный дождевальный аппарат, включающий закрепленный на стояке ствол, с механизмом изменения 2О скорости вращения и датчик скорости ветра с гидроусилителем f2) .

Недостаток известного аппарата— также сложность конструкции, большая стоимость и . низкий КПД механизма привода и изменения скорости вращения ствола.

Цель изобретения — повышенйе рав номерности дождя и качества полива.

Поставленная цель достигается тем, что гидроусилитель снабжен золотниковым распределителем, гидравлически связанным со стояком и кинематически с датчиком скорости ветра, 35

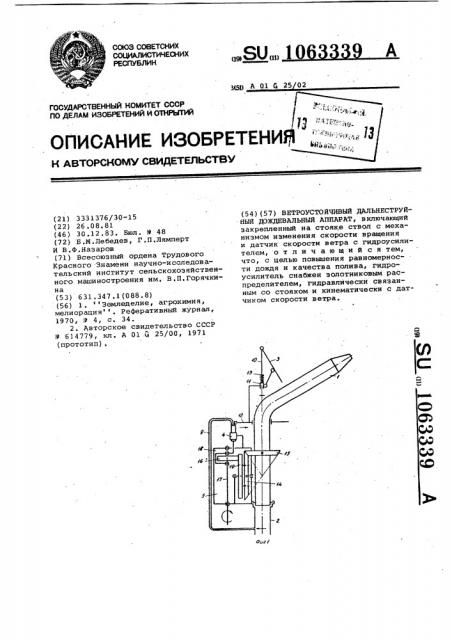

На фиг. 1 изображена кинематичес кая схема дождевального аппарата при поливе по ветру; на фиг. 2 то же при поливе против ветра и безветрии; на фиг. 3 — схема гидроусилителя.

Ветроустойчивый аппарат состоит из ствола 1, вращакщегося в корпусе 2, паруса-датчика 3 направления и скорости ветра, гидроусилителя 4 и установленного на стволе 1 корпу- 45 са 5, в котором размещены механизмы привода и изменения скорости вращения ствола 1.

Гидроусилитель 4 состоит из поршня 6, в штоке которого выполнен рас- 50 пределитель, цилиндра 7 и золотника 8. Трубопровод 9 служит для подачи, воды в гидроусилитель от сети.

Парус-датчик 3 установлен на стойке 10 ствола 1 и связан с золотни- 55 ком 8 гидроусилителя 4 посредством ползуна 11 с тягой и диска 12.

Диск 12 имеет воэможность перемещаться вверх — вниз по вертикальной части ствола 1. Пружина 13 служит для 60 возврата полэуна 11 в нижнее положение при безветрии.

B корпусе 5 механизма привода ствола помещены конические пары 14, 15 и лобовой фрикционный вари атор, состоящий из ведущего диска 16, перемещающегося на шлицевом валу 17 вилкой 18, и ведомого диска 19.

Вилка 18 вариатора свяэана с штоком поршня б гидроусилителя 4. Коническая пара 14 жестко установлена на одном валу с ведомым диском 19 вариатора, коническая пара 15 жесткО установлена на стволе 1 .

Работа предлагаемого дождевально

ro аппарата при безветрии не отличается от работы обычного дальне струйного аппарата.

В связи с тем, что ветер не воздействует на парус-датчик 3, ползун 11 прижат пружиной 13 в крайнее нижнее положение. Диск 12, поршень 6 гидроусилителя и ведущий диск 16 вариатора также находятся в нижнем положении. Вращение передается. стволу 1 от ведущего вала 17 через диски 16 и 19 вариатора и коническую пару 14 и 15. Угловая скорость ствола постоянна.

При поливе против ветра парус-датчик 3 под действием ветра и пружи-. ны 13 прижимает ползун 11 в крайнее положение и, таким образом, скорость вращения ствола остается неизменной.

При поливе по ветру последний воэдей ств уе т на парус-датчик 3, от клоняя его вверх. При этом полэун ll, преодолевая сопротивление пружины 13 перемещается вверх, увлекая эа собой диск 12, который, в свою очередь, перемещает вверх золотник 8 (фиг. 2) гидроусилителя 4. Вода от сети по трубопроводу 9 начинает поступать через левый верхний канал поршня 6 в нижнюю полость цилиндра 7, жестко укрепленного на корпусе 5 механизма привода ствола. Поршень б гидроуси" лителя 4 перемещается вверх до тех пор, пока золотник 8 не перекроет левые каналы в поршне 6, т.е. пере- мещение поршня б будет равно перемещению золотника 8 под действием паруса-датчика 3. Поршень 6 гицроусилителя 4, шток которого связан с вилкой 18, имеющей возможность возвратно-поступательного перемещения по валу 17, перемещает диск 16 вариато» ра вверх. В результате этого изменяется передаточное число вариатора вследствие увеличения радиуса, на котором происходит зацепление диска 19. Скорость вращения ствола уменьшается, Величина замедления вращения ствола зависит от величины перемещения золотника 8 гидроусилителя и находится в прямой зависимости от скорости ветра и его направления относительно ствола.

При подходе ствола к положению, перпендикулярному направлению ветра, воздействие последнего на парус-датчик 3 прекращается. Под действием

1063339 пружины 13 ползун ll, диск 12 и шток поршня 6 гидроусилителя 4 перемещаются в крайнее нижнее положение.

При этом золотник 8 соединяет левый нижний канал поршня 6 с трубопроводом 9, а левый верхний канал и. через него нижнюю полость цилиндра 7 - со сливной магистралью.

ВОда по трубопроводу 9 поступает

:через, левый нижний канал в верхнюю полость цилиндра 7 гидроусилителя, и поршень 6 перемещается вниз до, тех пор, пока золотник 8 не перекроет левые каналы в поршне. Перемещение поршня 6 вниз вызывает перемещение вилки 18 и диска 16 в крайнее нижнее положение, а вследствие этого - увеличение скорости вращения ствола до первоначальной.

Предлагаемое выполнение дожцевального аппарата позволит снизить стоимость механизма изменения скорости .вращения ствола путем упрощения конструкции, повысить КПД привода и надежность технологического процес са.

1063339
