Реферат



УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ-РАСПЛАВА, включающее корпус с расположенными в нем нагревательным элементом, пневмоцилиндром с поршнем , бункером, запирающе -подающим механизмом и терморегулятором, о тли чающееся тем, что, с целью повьшения надежности работы устройства , запирающе-подающиЛ механизм выполнен в виде гайки с подпружиненным штоком, в котором выполнены глухое центральное и сквозные радиальные отверстия, . причем coпpягae iыe поверхности гайки и штока выполнены в виде конуса.

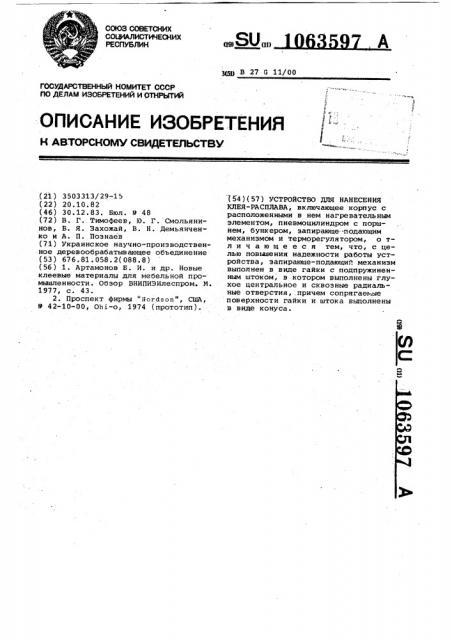

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

a9) П1>

3(5Д) В 27 G 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 3503313/29-1 5 (22) 20.10.82 (46) 30.12.83. Вюл. Р 48 (72) В. Г. Тимофеев, Ю. Г. Смольянинов, В. Я. Захожай, В. Н. Демьянченко и A. П. Познаев (71) Украинское научно-производственное деревообрабатывающее объединение (53) 676.81.058.2(088.8) (56) 1. Артамонов В. И. и др. Новые клеевые материалы для мебельной промьиаленности. Обзор ВНИПИЭИлеспром. М.

1977, с. 43.

2. Проспект фирмы "Иогйяоп", США, М 42-10-00, Ohi-о, 1974 (прототип). (54 ) (57 ) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ

КЛЕЯ-РАСПЛАВА, включающее корпус с расположенными в нем нагревательным элементом, пневмоцилиндром с поршнем, бункером, запирающе.-подающим механизмом и терморегулятором, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, запирающе-подающий механизм выполнен в виде гайки с подпружиненным штоком, в котором выполнены глухое центральное и сквозные радиальные отверстия,.причем сопрягаеь.ые поверхности гайки и штока выполнены в виде конуса.

1 па3597

Изобретение относится к устройствам для нанесения клея и может быть применено при склеивании различных деталей, сборке мебели, монтажносборочных работах.

Известно устройство-пистолет для нанесения клея-расплава, включающее корпус, загрузочный бункер, обогреваемую камеру, шнек с электродвигателем для подачи клея, систему регулировки температуры и блокировки (1)

Известные устройства имеют сложную конструкцию, повышенный вес и предназначены для клеев-расплавов с определенными реологическими показателями. 15

Известно также устройство для нанесения клея-расплава, включающее . корпус с расположенными в нем нагревательным элементом, пневмоцилиндром с поршнем, бункером, запирающеподающим механизмом и терморегулятором (2) .

Недостатком укаэанного устройства является сложность и ненадежность конструкции, так как эапирающе-подающий механизм представляет собой гофрированную трубку-пускатель с иглой— деталь чувствительную к незначитель--. ному механическому воздействию, которая имеет определенный цикл работы, и вследствие этого часто выходит из строя.

Цель изобретения - повышение надежности работы устройства.

Укаэанная цель достигается тем, что запирающе-подающий механизм вы- 35 полнен в виде гайки с подпружиненным штоком, в котором выполнены глухое центральное и сквозные радиаль-. ные отверстия, причем сопрягаемые поверхности гайки и штока выполнены щ в виде конуса.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — запирающеподающий механизм устройства.

Устройство включает корпус 1, рукоятку 2, бункер 3, с крышкой 4,. эапирающе-подающий механизм (фиг. 2) состоящий из гайки 5 со штоком 6, ко торый упирается в пружину 7. Гайки со штоком сопрягаются по конической поверхности 8, шток 6 имеет глухое центральное отверстие 9 и сквозные р иальные отверстия 10. Под запирающе-подающий механизм в корпусе 1, выполнено глухое отверстие 11. Подача расплавленного клея осуществляется по каналу 12, выходящему в глухое отверстие корпуса. Устройство включает также нагревательный элемент 13, пневмоцилиндр 14 с поршнем 15 и терморегулятором 16. В верхней части пневмоцилиндра находится золотник 17 с переключателем 18. В пневмоцилиндр вмонтировано блокирующее устройство

19, выключающее нагревательный элемент при отсутствии сжатбго воздуха.

Для определения количества расплавленного клея имеется указатель 20.

Устройство работает следующим образом.

При подготовке устройства к работе терморегулятором 16 устанавливается заданная температура плавления клея, подается сжатый воздух и напряжение. При наличии сжатого воэдуха включается нагревательный элемент 13.

Для загрузки клея в бункер 3 переключатель 18 золотника 17 становится в крайнее правое положение, при этом поршень 15 пневмоцилиндра 14 перемещается также в крайнее правое положение и крышка 4 может быть открыта. В бункер 3 загружается клей в виде гранул или таблеток, который попадает в цилиндр корпуса 1. Затем закрывается крышка 4, переключатель

18 золотника 17 ставится в крайнее: левое положение и поршень 15, перемещаясь, подает порцию клея в зону плавления. При достижении заданной температуры она автоматически поддерживается терморегулятором 16 и устройство готово к работе. Для нанесения клея запирающе-подающий механизм устройства упирается в склеиваемую поверхность А . Шток б при этом перемещается и отходит от гайки 5, открывая тем самым радиальные отверстия 10 и обеспечивая подачу клея. Пружина 7 при этом сжимается. .При снятии прижимного усилия подача клея прекращается, так как под действием пружины 7 шток б по конической поверхности 8 входит в контакт с гайкой 5, запирая отверстия 10 и 9.

Запирающе-подающий механизм одновременно является и предохранительным устройством, исключающим подачу нерасплавленного клея, так как находящийся между витками пружины твердый клей не позволяет сжать пружину.

В случае прекращения подачи сжатого воздуха, падения температуры, усилие открывания запирающего устройства резко возрастает, что также исключает подачу клея и повышает надежность работы устройства.

10б 3597

f7 18 14

5 10
