Реферат



УСТРОЙСТВО ДЛЯ МОНТАЖА ВЕРТИКАЛЬНЫХ АППАРАТОВ преимущественно с помощью двух грузоподъемных средств, содержащее разъемную раму с двумя противоположно расположенными консолями для крепления грузовых и продольных стропов, отличающее с я тем, что, с целью повышения надежности работы устройства и снижения его металлоемкости, оно снабжено четырьмя бгшмаками, три из которых выполнены регулируемыми по длине, a указанные консоли установлены на двух противоположно расположенных башмаках. сь со ч| 9 1

3(5П В 66 F 19 00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЪЙ

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ .----. м сстсссмсмм ссмдстсмсстст

Фие. f (21) 3490567/27-11 (22) 16.07.82 (46) 30.12.83. Бюл. 9 48 (72) Н.Д. ГРигоРьев и В.В. Рощупкин (71) Государственный институт по проектированию технологии монтажа предприятий химической промьааленности (53) 621. 86 (088. 8! (56) 1. Акцентованная заявка Великобритании В 1585162, кл. В 66 F 19/00, опублик. 1981 (прототип)...SU 64 А (54 ) (57 } УСТРОЙСТВО ДЛЯ МОНТАЖА

ВЕРТИКАЛЬНЫХ АППАРАТОВ преимущественно с помощью двух грузоподъемных средств, содержащее разъемную раму с двумя противоположно расположенными консолями для крепления грузовых и продольных стропов, о т л и ч а ю.щ е е с я тем, что, с целью повышения надежности работы устройства и снижения его металлоемкости, оно снабжено четырьмя башмаками, три из которых выполнены регулируемыми по длине, а указанные консоли установлены на двух противоположно расположенных башмаках.

1063764

Изобретение относится к строительно-монтажным работам, в частности,к устройствам для подъема вертикальных аппаратов, преимущественно двумя груэоподъемными средствами.

Известно устройство для монтажа 5 вертикальных аппаратов, преимущественно с помощью двух грузоподъемных средств, содержащее разъемную раму с двумя противоположно расположенными консолями для крепления грузовых и продольных стропов Г1, Недостатком устройства является высокая металлоемкость и низкая надежность работы устройства.

Цель изобретения — повышение надежности работы устройства и снижение его металлоемкости.

Для достижения поставленной цели устройство для монтажа вертикальных аппаратов, преимущественно с помощью 20 двух груэоподъемных средств, содержащее разъемную раму с двумя противоположно расположенными консолями для крепления грузовых и продольных стропов, снабжено четырьмя башмаками, три из котогчх выполнены регулируемыми по длине, а указанные консоли установлены на двух противоположно расположенных башмаках.

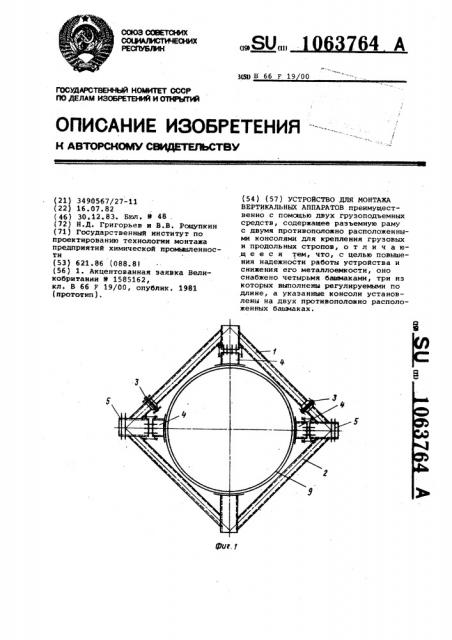

На фиг;1 представлено устройство, вид сверху; на фиг.2 — то же вид сбоку; на фиг.З - схема монтажа аппарата с помощью предлагаемого устройства.

Устройство содержит разъемную раму, выполненную из двух частей — 35 нижней 1 и верхней 2, соединенных между собой с помощью фланцевых соединений 3, выполненных в балках рамы. В вершинах рамы установлены направленные к ее центру башмаки 4, три из которых выполнены регулируемыми по длине. К двум из регулируемых по длине башмаков 4, расположенным по обе стороны от нерегулируемого башмака, присоединены консоли 5, к которым закреплены стропы б, идущие на крюки 7 грузоподъемных средств, и стропы 8, соединяющие раму с нижней частью аппарата 9.

Перед монтажом аппарат 9 выкладывают в горизонтальное положение, надевают на него сначала нижнюю часть

1 рамы, затем верхнюю 2 и соединяют их между собой. Затем регулируют длину башмаков 4 таким образом, чтобы обеспечивался достаточный прижим их к аппарату 9. После этого производят строповку аппарата к крюкам 7 грузоподъемных средств и соединяют раму с нижней частью аппарата. Аппарат поднимают в проектное положение, а устройство опускают к основанию аппарата и снимают его.

Применение предлагаемого устройства позволяет обеспечить фиксированное положение оси аппарата в его центре, что исключает колебания аппарата и перегрузку одного из грузоподъемных средств, а отсутствие стропа, соединяющего раму с верхней частью аппарата, снижает металлоемкость конструкции.

1063764

Составитель В. Козуляев

Техред И.Метелева КорректорГ. Решетник

Редактор О Сопко

Заках 10310/24

Тираж 861 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4
