1. - 106377

Класс 30а, 16„

30сс, 1„

СССР

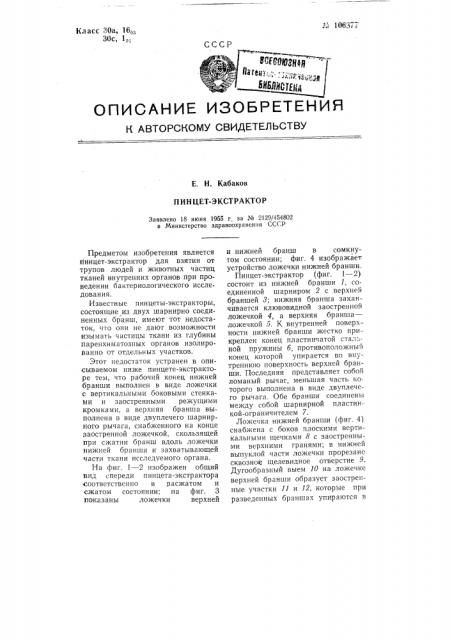

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е. Н. Кабаков

П ИН ЦЕТ-ЭКСТРА КТОР

Заявлено 18 июня 1955 r за Ма 2129/454802 в Министерство здравоохранения СССР

Предметом изобретения является пинцет-экстр актор для взятия от трупов людей и животных частиц тканей внутренних органов при проведении бактериологического исследования

Известные пинцеты-экстракторы, состоящие из двух шарнирно соединенных бранш, имеют тот недостаток, что они не дают возможности изымать частицы ткани из глубины паренхиматозных органов изолированно от отдельных участков.

Этот недостаток устранен в описываемом ниже пинцете-экстракторе тем, что рабочий конец нижней бранши выполнен в виде ложечки с вертикальными боковыми стенками и заостренными режущими кромками, а верхняя бранша выполнена в виде двуплечего шарнирного рычага, снабженного на конце заостренной ложечкой, скользящей при сжатии бранш вдоль ложечки нижней бранши и захватывающей части ткани исследуемого органа.

На фиг, 1 — 2 изображен общий вид спереди пинцета-экстрактора соответственно в расжатом и сжатом состоянии; на фиг. 3 показаны ложечки верхней и нижней бранш в сомкнутом состоянии; фиг. 4 изображает устройство ложечки нижней бранши, Пинцет-экстр актор (фиг. 1 — 2) состоит из нижней бранши 1, соединенной шарниром 2 с верхней браншей 8; нижняя бранша заканчивается клювовидной заостренной ложечкой 4, а верхняя бранша ложечкой 5. К внутренней поверхности нижней бранши жестко прикреплен конец пластинчатой стал.-.EI0H пружины б, противоположный конец которой упирается во внутреннюю поверхность верхней бранши. Последняя представляет собой ломаный рычаг, меньшая часть которого выполнена в виде двуплечего рычага. Обе бранши соединены между собой шарнирной пластинкой-ограничителем 7.

Ложечка нижней бранши (фиг. 4) снабжена с боков плоскими вертикальными щечками 8 с заостренными верхними гранями; в нижней выпуклой части ложечки прорезано сквозное щелевидное отверстие 9.

Дугообразный выем 10 на ложечке верхней бранши образует заостренные участки 11 и 12, которые при разведенных браншах упираются в.№ 106577 шлифованную поверхность ската 18 на внутренней поверхности ложечки .нижней бранши. В указанном положении ложечек обеих б р а н ш между ними образуется небольшая полость

14, которая сообщается с внешним пространством через щелевидное отверстие в нижней ложечке.

Пинцет-экстрактор работает следующим образом. При сжимании обеих бранш внутренняя часть ло.жечки верхней бранши скользит по поверхности ската нижней бранши, подрезая захваченный кусочек исследуемой ткани, а наружная клювовидная часть верхней ложечки размыкается. Ослабив давление на бранши, как бы выштамповывают кусочек ткани острыми гранями верхней и нижней ложечек.

При сомкнутых ложечках кусочек ткани помещается в их,внутренней полости, а часть кусочка ткани выдавливается через щелевидное отверстие в ложечке нижней бранши. Выступающая часть ткани может оыть использована для производства посева и получения мазков без опасения выронить кусочек .исследуемой ткани. Пинцет-экстрактор освобождают вт захваченного кусочка исследуемой ткани посредством повторного силь ого сжатия бранш, при котором внутренняя часть ложечки верхней бранши продвигается по скату нижней ложечки и выталкивает кусочек ткани. Дальнейшую очистку ложечек пинцета-экстрактора производят путем опускания их в стакан со спиртом, заполненный вертикально установленными волосками щетины.

Предмет изобретения

Пинцет-экстрактор, предназначенный для взятия от трупов людей и животных частиц ткани внутренних органов при проведении бактериологического исследования и состоящий из двух шарнирно соединенных бранш, отличающийся тем, что, с целью изъятия частиц ткани из глубины паренхиматозных органов изолированно, из отдельных участков, рабочий конец нижней бранши выполнен в виде ложечки с вертикальными боковыми стенками и заостренными режущими кромками, а верхняя бранша выполнена в виде двуплечего шарнирного рычага, снабженного на конце заостренной ложечкой, скользящей при сжатии бранш вдоль ложечки нижней бранши и захватывающей части ткани исследуемого оргача. № 106377

Фиг, 3

Фиг, 4
