Реферат



1. УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ НИТЕЙ ОСНОВЫ НА ТКАЦКОМ СТАЙКЕ, содержатёе упругий элемент, снабженный датчиком его деформации и кинематически связанный с нитями основы и регистрирую 11ий прибор, .отличающееся тем, что, с целью повьацения точности контроля, оно имеет преобразователь перемещения ремизной i. амы и блок коррекции сигнала датчика деформации упругого элемента, а упругий элемент закреплен на горизонтальной планке ремизной рамы и соединен с галевами, причем блок коррекции сигнала датчика деформации упругого элемента подключен входами соответственно к датчи ку деформации упругого элемента и к преобразователю перемещения ремизной рамы, а выходом - к регистрирующему прибору. 2. Устройство по п. 1, отличаю L4 е е с я тем, что блок коррекции сигнала датчика деформации упругого элемента включает eлитeлb и функциональный преобразователь, W причем последний входом подключен к преобразователю перемещения ремизной рамы, а выходом - к первому входу делителя, соединенного вторым входом с датчиком деформации упругого элемента, а выходом - с регистрирующим прибором. 0 CAD эо ф

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А (191 (1!1

ЗЩ) О 03 Р 49 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3

ГОСУДАРСТВЕННЫЙ ИОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 34 59548/28-12 (22) 30. 06. 82 (46) 30. 12. 83. Бюл. 9 48 (72) И.A .Мартынов, А.В.Мещеряков, М.Е.Ляпин, Б.A.Ñóðêîâ, Б.И.Корнев и A,Â.Ãðèãîðüåâ (71) Московский ордена Трудового

Красного Знамени текстильный институт им. A Н.Косыгина (53) 677.054.823(088.8) (56) 1. Алешин П.A. и др. Лабораторный.практикум по ткачеству. М., Легкая индустрия, 1979, с.163165. (54) (57) 1. УСТРОЙСТВО ДЛЯ КОНТРОЛЯ нАтяжвния ниткй основы нА ТКАцком

СТАИКЕ, содержащее упругий элемент, снабженный датчиком его деформации н кинематически связанный с нитями основы, н регистрирующий прибор, .о т л н ч а ю щ е е с я тем, что, с целью повьыения точности контроля, оно имеет преобразователь перемецения ремизной 1.амы и блок коррекции сигнала датчика деформации упругого элемента, а упругий элемент закреплен на горизонтальной планке ремизной рамы и соединен с галевами, причем блок коррекции сигнала датчика деформации упругого элемента подключен входами соответственно к датчику деформации упругого элемента и к преобразователю перемещения ремизной рамы, а выходом — к регистрируюцему прибору.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что блок коррекции сигнала датчика деформации упругого элемента включает делитель и функциональный преобразователь, @

Ф причем последний входом подключен к преобразователю перемещения ремизной рамы, а выходом — к первому входу делителя, соединенного вторым входом с датчиком деформации упругого элемента, а выходом — с регистри- Я рующим прибором.

1063891

Изобретение относится к текстильной промышленности. I

Известно устройство для контроля натяжения нитей основы на ткацком станке, содержащее упругий элемент, снабженный датчиком его деформации и кинематкчески связанный с нитями основы, и регистрирующий прибор fl).

Недостатком известного устройства является его влияние на натяжение нитей, что снижает точность контроля.

Цель изобретения — повышение точности контроля.

Указанная цель достигается тем, .что устройство для контроля натяжения нитей основы на ткацком станке, содержащее упругий элемент, снабженный датчиком его деформации и кинематически связанный с нитями основы и регистрирующий прибор, имеет преобразователь перемещения ремизной рамы н блок коррекции сигнала датчика деформации упругого элемента, а упругий элемент закреплен на горизонтальной планке ремизной рамы и соединен с галевами, причем блок коррекции сигнала датчика деформации упругого элемента подключен входами соответственно к датчику деформации упругого элемента и к преобразователю перемещения ремизной рамы, а выходом - к регистрирующему прибору.

Кроме того, блок коррекции сигнала датчика деформации упругого элемента включает делитель и функциональный преобразователь, причем последний входом подключен к преобразователю перемещения ремизной рамы, а выходом — к первому входу делителя, соединенного вторым входом с датчиком деформации упругого элемента, а выходом - с регулирующим прибором.

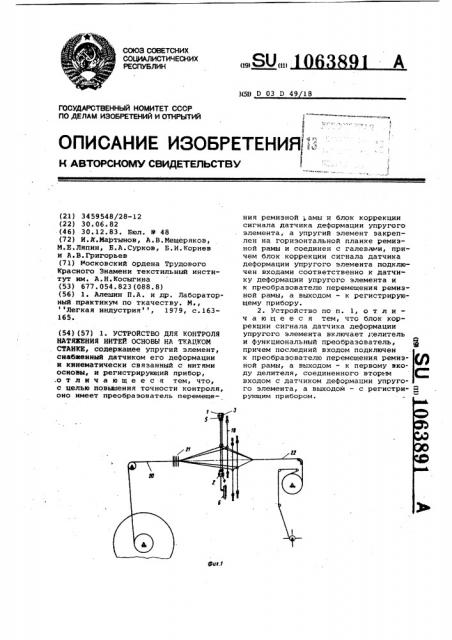

На фиг. 1 представлена схема раз=, мещения узлов устройства на ткацком станке; на фиг. 2 - конструкция установки упругих элементов; на фиг.3 то же,вид спереди; на фиг. 4 — блок» схема предлагаемого устройства.

Устройство для контроля натяжения нитей основы на ткацком станке содержит узлы 1 и 2 крепления упругих элементов соответственно на верхней 3 и нижней .4 горизонтальных планках ремизной рамы 5, преобразователь 6 перемещения ремизной .рамы

5 в электрический аналоговый сигнал, установленный на раме станка (не noKa3aHa) и кинематически связанный с ремизной рамой 5, который может быть выполнен в виде реохорда, индуктивного преобразователя и т.п., блок 7 коррекции сигнала датчика деформации упругого элемента, включающий усилители 8 и 9, функциональный преобразователь 10, делитель 11 и ! блок 12 масштабирования. В устройст- во входит также регистрирующий прибор 13. Каждый узел крепления упругих элементдв включает в себя корпус 14, закрепленный на горизонтальной планке 3 или 4 с помощью уста5 новочных винтов 15, упругий элемент

16, один конец которого жестко закреплен на корпусе 14, а на другом его конце укреплена пластина 17, соединенная с группой галев 18, и

10 датчики деформации упругого элемента, выполненные в виде тензодатчиков 19, установленных на упругом элементе 15.

На фиг. 1 изображены также нити 20 ос-, 15 новы,ламельный прибор 21 и ткань 22, Преобразователь 6 перемещения ремизной рамы через усилитель 8 подключен к входу функционального преобразователя 10, связанного выходом с первым входом делителя 11, к вто О рому входу которого через усилитель 9

t подключены тенэодатчики 19. Выход делителя 11 через блок 12 масштабирования подключен к регистрирующему прибору 13.

Устройство работает следующим об25 разом.

При зевообразовании ремизная ра . ма 5 перемещается от положения заступа. Нити 20 основы взаимодействуют с галевами 18, которые передают

30 усилия натяжения основы через пластину 17 на упругий элемент 16, .деформируя тензодатчики 19, что приводит к появлению сигнала на усилителе 9 и далее на одном из входов делителя

$5 l1. Для учета наклона ветвей зева предусмотрена коррекция сигнала тензодатчиков 19 по величине отклонения нитей 20 основы от горизонтальной плоскости в следующей зависимос40 ти. Для получения значения натяжения нитей основы из результирующей силы натяжения ветвей зева результирующую силу необходимо разделить на удвоенный синус угла, образован45 ного линией заступа и ветвью зева.

Для осуществления этой операции преобразователем 6 перемещение ремкзной рамы преобразуется в.аналоговый сигнал, который, проходя через функциональный преобразователь

10, имеет значение удвоенного синуса угла. Далее в делителе 11 усиленный сигнал тензодатчиков 19 делится

- на сигнал функционального преобразователя 10, результирующий сигнал которого через блок 12 масштабирования поступает на регистрирующий прибор 13, который фиксирует натяжение нитей основы при зевообразованки. Наличие двух упругих элемен60 тов 16 позволяет контролировать натяжение. нитей основы при каждом движении ремиэной рамы 5.

Положительный эффект от использования изобретения определяется высокой точностью контроля натяжения.

1063891

18

Фиг. 2

Фиа 4
