Реферат



ШТАНГОДЕРЖАТЕЛЬ, содё)Жйший корпус с размещенным в нем зажимнйм механизмом, отличающийся тем, что, с целью автоматизации работы, повышения надежности .захвата и увеличения срока службы, зажимной механизм выполнен в виде четырех попарно связанных пружинами конусных роликов, размещенных с возможностью .вращения и продольного перемещения на двух параллельных осях, - установленных в корпусе. сл сь со Ф со к фиеЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1063932 А

gm.Е 02 0 100

У ..

ОПИСАНИЕ ИЗОБРЕТЕНИЯ | "::-:::::-::-::::-:::,:.:.l3

И ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫЩ4Й

3> (21) 3477278/29-33 (22) 28.07.82 (46) 30,12.83. Бюл. № 48 (72) А, С. Агаронов, И. С. Кремена, А. H. Слонимская, Л. Д, Слонимский и А. М. Перевозчиков (71) Всесоюзное морское научно-производственное объединение инженерной геологии

«Союзморинжгеология» (53) 624 131.35 (088.8) (56) 1. Авторское свидетельство СССР № 508587,ил;Е21 В 19/10, 1976 (прототип), (54) (57) ШТАНГО,цЕРЖАТЕЛЬ, содержащий корпус с размещенным в нем зажимнеем механизмом, отЛичающай ся тем, что, с целью автоматизацйй работы, повышения надежности захвата и увеличения срока службы, зажимной механизм выполнен в виде четырех попарно связанных пружинами конусных роликов, размещенных с возможностью,вращения и продольного перемещения на двух параллельных осях, установленных в корпусе;

1063932

ВНИИПИ, Заказ 10437 32, Тираж 673 Подписное

Филиал ППИ «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к инженерногеологическим исследованиям, а именно к устройствам захвата труб или штанг в установках статического зондирования т рунтов.

Наиболее близким к предлагаемому является штангодержатель, содержащий корпус с размещенным в нем зажимным ме,ханизмом 11j.

Недостаток известного штангодержателя. состоит в том, что зажимной механизм, вклю- О чающий плашки, поджимаемые тягами, установленными на осях между щеками, и подпружиненные кулачковые рычаги, взаимодей ствующие в тягами, недостаточно надежно захватывает штангу и не обеспечивает 15 надежного пропускания штанг или труб при, измерении их толщины (диаметра). Кроме того, вследствие больших сил трения скольжения имеет место значительный износ контактных поверхностей штанг и плашек.

Цель изобретения — автоматизаций рабо- 2О ты, повышение надежности захвата и увеличение срока еиужбы.

Указанная цель достигается тем, что в шангодержателе, содержащем корпус с размещенным в нем зажимным механизмом, 1 зажимной механизм выполнен в виде чегы- рех . попарно связанных пружинами конусных роликов, размещенных с возможностью вращения и продольного перемещения на двух параллельных осях, уста новлейных в корпусе.,ЗО

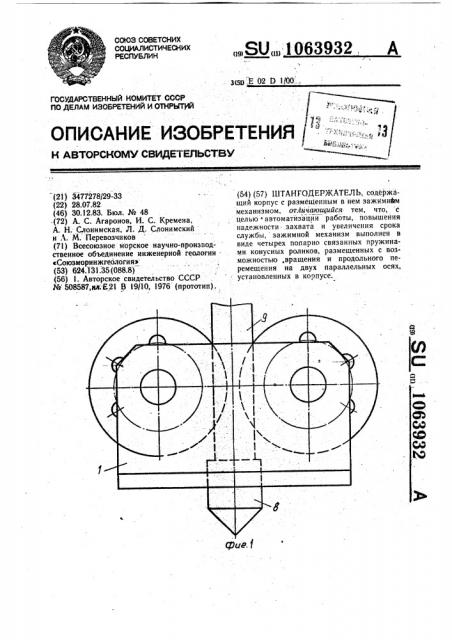

На фиг. 1 изображен штангодержатель, общий внд; на фиг . 2 — то же, в плане.

Предлагаемый штангодержатель состоит из корпуса 1 с размещенными в нем двумя парами конусных роликов 2 с фрикцнонными втулками З,установленными на не- 35 подвижных осях 4. Каждая пара конусных роликов 2 сжата пружинами Ь и болтами 6 с гайками 7.

Штангодержатель раоотает следующим образом.

При подаче расширенной части зонда 8 в штангодержатель ролики 2, поворачиваясь во фрикциоййых втулках 3 на осях 4, раздвигаются, сжимая пружины 5. После прохождения утолщенной части зонда 8 ролики 2, прокатываясь по штанге 9, сдвигаются в обратном направлении..При протяжке зонда 8 со штангами 9 в обоих направлениях рцоисходит надежное сцепление роликов 2 со штангой 9 или зондом 8. Этому дополнительно способствует радиальная насечка на конусных поверхностях роликов.

При отсутствии зондирования штанга зажата неподвижными,.парами конусных роликов

2. Возникающий в этом случае вращающий-; ся момент на конусных поверхяостях pi)-I. ликов 2 меныпе момента трения скольжения фрикционных втулок 3 на осях 4. При зондировании, когда приложены осевые силы "к штанге 9, конусные ролики 2, вра- . щаясь во фрикционных втулках 3 на осях

4, преодолевают силы трения скольжения.

Предлагаемое изобретение обладает тем преимуществом, что автоматизация . процес.са зондирования приводит к уменьшению погрешностей и исключению ручного труда на спуско-подъемных операциях при осуще-, ствлении рабочего режима.

Высокая производительность штангодержа1еля особенно важна при работе устано-: вок зондирования в морских условиях, что наряду с уменьшением износа штангодержателя и штанг дает большой экойомичес-. кий эффект.

Изобретение обеспечивает высокую надежность работы штангодержателя и значительно снижает вероятность возникновения аварийных ситуаций.
