Способ возведения свайного фундамента
Иллюстрации
Реферат
СПОСОБ ВОЗВЕДЕНИЯ СВАЙНОГ ФУНДАМЕНТА, включающий выполнение в грунте скважины, погружение в не уширителя с раз двину тьлии поршнями заполнение пространства между ними твердеющим материалом и формирование уширенной пяты путем втрамбовывания твердеющего материала в стенки скважины при сближении поршней уширителя с последукицим его извлечением из скважины и формированием ствола, отличающийся тем, что, с целью облегчения втрамбовывания твердекяцего материала при формировании уширенной пяты в прочных грунтах , перед погружением в скважину уширителя вокруг нее выполняют допол нительные скважины, устанавливают в них на.уровне верха уширенной пяты диафрагмы, после чего верхние части дополнительных скважин над диафрагмами засыпают грунтом.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН а9) <г» м5гг е 02 2 5/36.,. -е 02 D 5/44
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЙ .. - /
И ABTOPCHOMV СВИДЕТЕЛЬСТВУ /, (54) (57) СПОСОБ ВОЗВЕДЕНИЯ СВАЙНОГО
ФУНДАМЕНТА, включающий выполнение в грунте скважины, погружение в нее уширителя с раздвинутыми поршнями, (21) 3492589/29-33 (22) 09.09.82 (46) 30.12.83. Бюл. В 48 (72) E.Н ° Шапкин (53) 624. 154. 341 (088. 8) (56) 1 ° Васильев Б.Д. Основания и .фундаменты. М., Л., Государственное издательство литературы по строительству и архитектуре, 1955, с. 296.
2. Авторское свидетельство СССР
9 283905, кл. E 02 З 5/14, 1969 (прототип) . заполнение пространства между ними твердеющим материалом и формирование уширенной пяты путем втрамбовывания твердеющего материала в стенки скважины при сближении поршней уширителя с последующим его извлечением из скважины и формированием ствола, отличающийся тем, что, с целью облегчения втрамбовывания твердеющего материала при формировании уширенной пяты в прочных грунтах, перед погружением в скважину уширителя вокруг нее выполняют дополнительные скважины, устанавливают в них на.уровне верха уширенной пяты диафрагмы, после чего верхние части дополнительных скважин над диафрагмами засыпают грунтом.
1063939
Составитель И.Воллер
Редактор Т.Мермелштейн ТехредА.Ач Корректор А.Ференц
Тираж 673 Подп ис ное
ВНЫИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 10486/33
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
Изобретение относится к строительству, в частности к способам возведения свайных фундаментов, преимущественно в прочных грунтах.
Известен способ возведения свайного фундамента, включающий образо.вание в грунте скважины, размещение в ее нижней части заряда взрывчатого вещества, укладку твердеющего материала и взрывание заряда с образованием уширенной пяты (1 .
Наиболее близким к предлагаЕмому по технической сущности и достигае-. мому результату является способ возведения свайного фундамента, включающий выполнение в грунте скважины, 15 погружение в нее уширителя с раздвинутыми поршнями, заполнение пространства между ними твердеющим материалом и формирование уширенной пяты путем втрамбовывания твердеющего материала в стенки скважины при сближении поршней уширителя с последующим егоизвлечением из скважины и формированием ствола Ц . .Недостатком известных способов является трудоемкость возведения в прочных грунтах.
Цель изобретения — облегчение втрамбовывания твердеющего материала при формировании уширенной пяты в прочных грунтах.
Поставленная цель достигается тем, что согласно способу возведения свайного фундамента, включающему выполнение в грунте скважины, погру- 35 жение в нее уширителя с раздвинутыми поршнями, заполнение пространства между ними твердеющим материалом .и формирование уширенной пяты путем втрамбовывания твердеющего материала 4п в стенки скважины при сближении поршней уширителя с последующим его извлечением из скважины и формированием ствола, перед погружением в скважину уширителя вокруг нее выполняют дополнительные скважины, устанавливают в них на уровне верха уширенной пяты диафрагмы, после чего верхние части дополнительных скважин над диафрагмами засыпают грунтом.

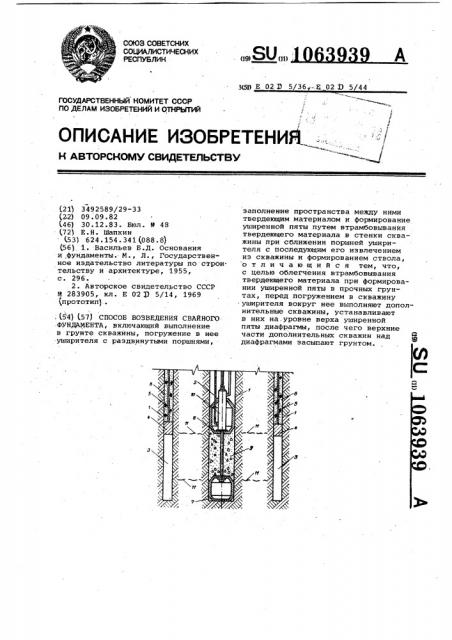

На чертеже изображены основная и дополнительная скважины в момент фор мирования уширенной пяты, разрез.
Способ осуществляют следующим образом.
В грунте 1 бурят основную скважину 2, а рядом с ней — дополйительные скважины 3, в которых на уровне образования уширенной пяты устанавливают диафрагмы 4 при помощи троса
5 и сверху на диафрагмы насыпают грунт 6. Затем в скважину 2 опуска-. ют нижний поршень 7 уширителя, разведенный с верхним поршнем 8, а пространство между ними заполняют твердеющим материалом 9, после чего при помощи гидроцилиндра 10 сжимают поршни, что приводит к вдавливанию твердеющего материала (бетона) 9 в стенки скважины 2.и смещению грунта 1 в направлении ослабленного сечения по линиям 11. Таким образом, при смещении грунта образуется уширение пяты сваи, после которого уширитель иэ скважины вытаскивают, а скважину заполняют бетоном до проектной отметки для формирования ствола (не показано) °
Преимущество предлагаемого способа уширения скважины при помощи уширителя заключивается в уширении пяты скважины на прочных грунтах без усиления силового механизма уширителя.
