Стеновая панель
Иллюстрации
Реферат
1. СТЕНОВАЯ ПАНЕЛЬ, включающая слой ячеистого или поризоваиного бетона и арматуру, отличающаяся тем, что, с целью повышения качества панели путем ограничения усадки бетоиа. а также сиижения расхода металла на армирование, она ; снабжена разделителем слоя бетоиа, выполненным в виде по крайней мере двух рядов сот, ячейки которых сдвинуты одна относи-: тельно другой. 2. Панель по п. 1, отличающаяся teM, что ячейки сот сдвинуты одна относительно ;другой на величину, равную половине раз мера ячейки.. . 3, Панель по пп. 1 и 2, отличающаяся тем, что ячейки сот наклонены к плоскости панели. ; 4. Паиель по пп. 1-3, отличающаяся тем, что соты выполнеиы из битуминизироваиного картона. 5.Панель по пп. I-3, отличающаяся тем, что соты выполнены из стеклопласти ка., 6.Панель по п. 1, отличающаяся тем, что она выполнена с арматурной сеткой, (Л расположенной между рядами сот. С С.
СОЮЗ СОВЕТСКИХ
° ЛФ
РЕСПУБЛИН
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (2! ) 3491585 /29-33 (22) 20.09.82 (46) 30.12.83. Бюл. № 48 (72) В. П. Блажко н Я. П. Бондарь (71) Московский государственный научноисследовательский и проектный институт по сельскому строительству (53) 691.022-413 (088.8) (56) l. Авторское свидетельс:гво СССР № 887767, кл. Е 04 С 2/48, 1979.
2. Инструкция по проектированию конструкций панельных жилых зданий, ВСН 32-77
Госгражданстрой; М., Стройиздат, 1978, с. 23 (прототип) . (54) (57) 1. СТЕНОВАЯ ПАНЕЛЬ, включающая слой ячеистого или поризованного бетона и арматуру, отличающаяся тем, что, с целью повышения качества панели путем ограничения усадки бетона, а также сни-.. жения расхода металла на армирование, она
„„SU„„1063963 з(0, Е 04 С 2/04; Е 04 С 2/46
: снабжена разделителем слоя бетона, выпол- ненным в виде по крайней мере двух рядов сот, ячейки которых сдвинуты одна относительно другой.
2. Панель по п.. 1, отличающаяся тем, что ячейки сот сдвинуты одна относительно
: другой на величину, равную половине раз-мера ячейки.
3, Панель по пп. I н 2, отличающаяся тем, что ячейки сот наклонены к плоскости панели, 4. Панель по пп. 1 — 3, отличающаяся тем, что соты выполнены нз битумннизированного картона.
5. Панель по пп. 1 — 3, отличающаяся . тем, что соты выполнены из стеклопластика.
6. Панель по и. 1, отличающаяся тем, что она выполнена с арматурной сеткой, расположенной между рядами сот.
1063963
5 !
О
40
Изобретение относится к строительству и может быть использовано при изготовлении стеновых панелей иэ материала, обладающего большим коэффициентом линейной усадки, например из ячеистого бетона автоклавного и неавтоклавного твердения или поризованного бетона, для которых характерна хорошая теплоизолирующая способность, относительно малый объемный вес, достаточная прочность, Известна стеновая панель из ячеистого бетона, включающая перемычку, простеночные блоки и поясной элемент, соединенные предварительно напряженными тяжами I1) .
Такая стеновая панель выполняется составной из-за усадки ячеистого бетона, что обуславливает ее трудоемкость.
При изготовлении из ячеистого бетона крупных изделий в виде стеновых панелей размером с комнату, проявляется большая их усадка в процессе твердения, продолжающаяся и после изготовления изделия, что приводит к растрескиванию панелей в, процессе эксплуатации и способствует преждевременному их изному. Чтобы уменьшить усадочные явления в панелях их армируют стальными сетками или покрывают специальными поризованными штукатурками, содержащими дисперсные добавки из рубленного стекловолокна, металлической проволоки и др.
Наиболее близкой к предлагаемой является стеновая панель, включающая слой яче. истого или пориэованного бетона и арматуру, которая может быть выполнена в виде арматурных металлических сеток, укладываемых по всей площадке панели, или из трех слоев: ячеистого или поризованного бетона, отделочного (слоя штукатурки) и в ниде волокнистого мата из металлических волокон, уложенного по всей площадке ких волокон, уложенного по всей площади контакта с отделочным слоем i2).
Это частично повышает качество изделий однако не избавляет от неконтролируемого процесса трещинообразования вследствие усадки, что приводит к дополнительному расходованию материала для конструктивного
При этом ячейки сот сдвинуты одна относительно другой на величину, равную половине размера ячейки.
Стенки ячеек сот наклонены относительно плоскости панели.
Соты изготовлены из битуминизированного картона.
Кроме того, соты изготовлены из стеклопластика.
Стеновая панель выполнена с арматурной сеткой. расположенной между рядами сот.

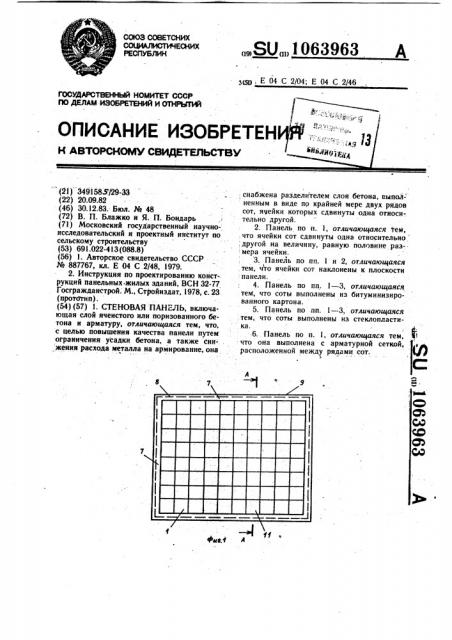

На фиг. 1 изображена предлагаемая стеновая панель, общий вид; на фиг. 2 разрез А-А на фиг...1; на фиг. 3 — отдельные элементы панели, уложенные в форму перед заливкой бетона; на фиг. 4 — стеновая панель, вариант исполнения; на фиг. 5 разрез Б-Б на фиг.. 4; на фиг. 6 — сота, вид сверху; на фиг. 7 — разрез В-В на фиг. 6; на фиг. 8 — сота, аксонометрия. Панель включает слой ячеистого или пориэованного бетона 1 и арматурную, сетку
2, разделитель слоя бетона, выполненный; например, в виде двух рядов сот 3, ячейки .4 которых сдвинуты одна относительно другой. .Панель изготавливают следующим образом.
В форму.5 укладывают разделитель массива бетона, выполненный в виде сот 3, которые с целью экономии металла изготовляют из битуминизированного картона, стеклопластика или другого материала. Соты
3 укладывают на дно формы 5 и два слоя: сначала нижний слой, затем на него арматурную сетку 2, выше — верхний слой.
Причем ячейки 4 сот 3 верхнего слоя смещены относительно ячеек 4 нижнего слоя на величину, равную половине размера ячейки 4.
Между боковыми стенками 6 формы 5 и слоями сот 3 предусмотрен зазор 7, в который укладывают арматурные каркасы 8.
Затем форму 5 заливают бетоном 1 и осуществляют ее вспенивание. При этом вдоль стенок 6 формы 5 образуется обвяз:ка 9, придающая жесткость наружным гра ням панели. снабжена разделителем слоя бетона, выпол- 55 ненным в виде по крайней мере двух рядов, сот, ячейки которых сдвинуты одна относительно другой. армирования.
Кроме того, нанесение поризованных штукатурок (отделочного слоя) сложно, а сама штукатурка требует постоянного ухода.
Цель изобретения — улучшение качества панели путем ограничения усадки бетона, а также снижения расхода металла на армирование, и повышение архитектурной выразительности.
Поставленная цель достигается тем, что стеновая панель, включающая слой ячеистого или поризованного бетона и арматуру, 45
Снабжение панели сотами приводит к тому, что трещины развиваются не по всей ее поверхности, как в известных конструкциях, а локализованы в пределах ячеек сот, т.е. организованы целенаправленно и усадка бетона происходит строго по линии, образованным стенками 10 сот 3. Так как ячейки сот невелики в плане по сравнению
"с. размерами панели, усадочные трещины также невелики (шириной О,1 — 0,2 мм при размере панели 2,8 6 м) и не оказывают
: отрицательного влияния на йрочностные свойства панели.
Смещение ячеек сот предотвращает развитие трещин в глубину панели, а также
1063963
А-A
Н.
3, беспечивает надежную связь между отдельными блоками 11 бетона внутренней и фасадной сторон панели.
Выполнение стенок ячеек сот наклонными относительно плоскости панели также исключает, возможность развития в глубину ее сквозных трещин.
Таким образом, снабжение панели разделителем массива, выполненным в виде сдвинутых относительно друг друга рядов сот, позволяет организовать процесс усадки бетона и благодаря этому не только повысить качество панели, Но и снизить расход материала на конструктивное армирова ние. Так, вместо двух арматурных сеток требуется лишь одна, а в некоторых случаях можно обойтись без сетки и в качестве армирующего элемента использовать лишь каркас по контуру панели, необходимый для образования обвязки. Кроме того, указанные соты можно использовать и для повышения архитектурной выразительности панели, если их грани вывести на ее фасадную сторону (фиг.. 1 и 4).
