Трубная решетка теплообменника
Иллюстрации
Реферат
ТРУБНАЯ РЕШЕТКА ТЕПЛООБ- МЕННИКА по авт.св. № 954785, отличающаяся тем, что, с целью повышения качества неразрушающего контроля герметичности,она снабжена регистратором акустических колебание, полости вокруг труб, выполнены звукоизолированными от Частей трубной решетки и заполнены микрофонным угольнш 1 порошком, а электропроводящие полосы имеют в полостях кольцевую форму и подсоединены к регистратору. о 4 ;о ФиьЛ
СОЮЗ СОВЕТСНИХ
3 В.
РЕСПУБЛИН
„„SU„„1064119 А
3(5Р F 28 F 9/02; С .01 М 3/16
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЪФ )
1 в t
ОПИСАНИЕ ИЗОБРЕТЕНИЯ "
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54 ) (57 ) ТРУБНАЯ РЕШЕТКА ТЕПЛООБМЕНННКА по авт.св. В 954785, 1
1(61) 954785 (21) 3424806/24-06 (:22) 23.04.82 (46) 30.12.83.Бюл. У 48 (72) Б.A.Æèãóëüñêèé (.53) 621.565.94(088.8) (56) 1. Авторское свидетельство СССР . Р 954785, кл. F 28 F 9/02, 1980. о т л и ч а ю ш а я с я тем, что, с целью повьиаения качества неразрушающего контроля герметичности,она снабжена регистратором акустических колебаний, полости вокруг труб. выполнены звукоизолированными от .частей трубной решетки и заполнены микрофонным угольным порошком, а электропроводяшие полосы имеют в полостях кольцевую форму и подсоединены к регистратору.
1064119
Изобретение относится к -теплообменным аппарагам и может быть использовано в химическом, нефтяном и энергетическом машиностроении.
По основному авт.св. Ð 954785 известна трубная решетка теплообменника с отверстиями под трубы, вокруг которых выполнены кольцевые полости, содержащая электропроводящие полосы, проходящие через кольцевые полости и не имеющие электрического контакта с трубами и между собой. Эти полосы объединены, по крайней мере, в одну печатную плату, имеющую форму решетки и разделяющую ее на составные части, причем плата с обеих сторон снабжена электроизолирующим слоем f1 3.
Указанная решетка характеризуется недостаточно высоким качеством неразрушающего контроля герметичнос- 20 ти.
Цель изобретения — повышение качества неразрушающего контроля герметичности.
Указанная цель достигается тем, что трубная решетка теплообменника с отверстиями под трубы, вокруг которых выполнены кольцевые полости, содержащая электропроводящие полосы, проходящие через кольцевые полости и не имеющие электрического контакта с трубами и между сОбой и, кроме того, объединенные, по крайней мере, в одну печатную плату,. имеющую .форму решетки, разделяющую ее на составные части с обеих сторон снабженную электроизолирующим слоем, снабжена регистратором акустических колебаний, полости вокруг труб выполнены звукоизолированными от частей трубной о решетки и заполнены микрофонным уголь-. ным порошком, а электропроводящие полосы имеют в полостях кольцевую форму ,и подсоединены к регистратору.

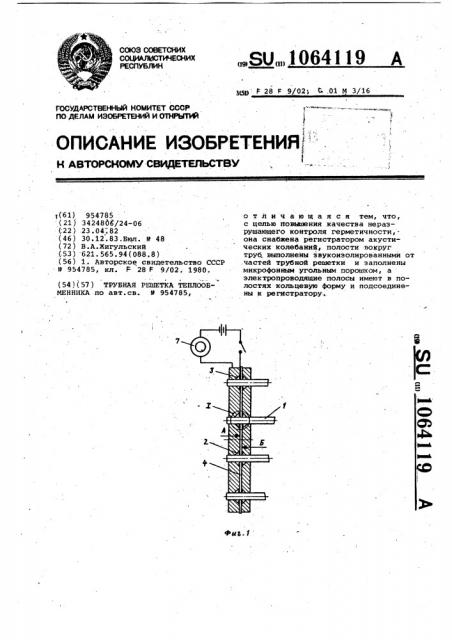

На фиг.1 изображена описываемая решетка; на фиг.2 - узел на фиг.1; на фиг.3 — вид A на фиг.1 на фиг.4 - вид.Б на фиг.1.
Трубная решетка с отверстиями под трубы 1, вокруг которых выполнены . кольцевые полости 2, содержит электропроводящие полосы 3, проходящие через кольцевые полости 2 и не имеющие электрического контакта с. трубами 1 и между собой. Электропроводящие полосы 3 объединены, по крайней мере, в одну печатную плату 4, имеющую форму решетки и разделяющую решетку на составные части 5 и б, причем плата 4 в случае выполнения решетки металлической, может быть покрыта электроизолирующим слоем. Трубная решетка снабжена также регистратором 7 акустических колебаний, полос-.. ти 2 вокруг труб 1 выполнены звукоизолированными от частей 5 и б трубной решетки(покрыты звукоизолирующим слоем 3) и заполнены микрофонным угольным порошком 9, а электропроводящие полосы 3 имеют.в полостях
2 кольцевую форму и подсоединены к регистратору 7, в качестве которого может быть использован телефон.
Полосы 3 проходят через кольцевые полости 2,объединяя трубы 1 в ряды.
В случае разгерметизации любой из труб 1 в их стенках возбуждаются звуковые колебания, которые воздействуют на микрофонный порошок 9, изменяя его сопротивление, что в свою очередь регистрируется регистратором 7, выполненным в виде телефона. При этом звуковые колебания могут через трубную решетку достигать и соседних кольцевых полостей 2. .Однако, это не вызовет дезинформации, так как эти полости 2 звукоизолированы от решетки, вследствие чего сигнал от них будет значительно слабее сигнала от разгерметизировавшейся трубы 1. По тональности звука в телефоне можно судить об интенсивности утечки, которая может быть выявле на как в пределах решетки, так и за пределами ее, что повышает качество контроля герметичности.
Использование изобретения позволяет повысить качество неразрушающего контроля герметичности.
1064119
Ф иг.2.
Вид Б
Вид 4
Фиг.3
Фиг. т
