Устройство для приготовления газовых и паровоздушных смесей

Устройство для приготовления газовых и паровоздушных смесей

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ГАЗОВЫХ И ПАРОВОЗДУШНЫХ СМЕСЕЙ по авт.св. № 272661, кл. отличающееся тем, что/ с целью повышения представительности пробы, оно снабжено дополнительной эластичной црубкой и герметичньш пробоотборником , расположенным между эластичными трубками, а пробоотборник снабжен резиновойзаглушкой, причем емкость снабжена свободно падающими тарелками, расположенными внутри нее по обе стороны поршня. 2. Устройство ПОП.1, отлиЧ а ю щ е е с я тем, что тарелки выполнены в виде сетки из полимерно го материала. i (Л с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) МЮ С 01 N 1 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 272661 (21) 3486672/25-26 (22) 18.08.82 (46) 30.12.83. Бюл. Р 48 (72) В.П.Балабанов, В.П.Парахневич и Ю.К.L àïîøíèêîâ (71) Дзержинский филиал Государственного научно-исследовательского института по промышленной и санитарной очистке газов (53) 543.053(088.8) (56) 1. Авторское свидетельство СССР

9 272661, кл. G 01 N 1/00, 1968. (54)(57) 1. УС1РОЙС ВО

ПЕНИЯ ГАЗОВЫХ И ПАРОВОЗДУШН61Х СМЕСЕЙ по авт.св. 9 272661, кл. о т л и ч а ю щ е е с я тем, что, с целью повышения представительности пробы, оно снабжено дополнительной эластичной трубкой и герметичным пробоотборником, расположенным между эластичными трубками, а пробоотборник снабжен резиновой. заглушкой, причем емкость снабжена свободно падающими тарелками, расположенными внутри нее по обе стороны поршня.

2. устройство по п.1, о т л ч а ю щ е е с я тем, что тарелки выполнены в виде сетки из полимерного материала.

1064183

Тираж 873 Подписное

Филиал ППП Патент", г.ужгород,ул. Проектная, 4

Изобретение относится к лабораторным устройствам, используемым преимущественно.для приготовления газовых и паровоэдушных смесей заданной концентрации.

По основному авт.св. Р 272661 5 известно устройство для приготовления газовых и паровоэдушных смесей, состоящее иэ емкости с помещенным внутри поршнем. Части емкости, разделяемые поршнем,. соединены трубкой череЗ эластичные трубки, а поРшень выполнен падающим. В данном устройстве перемешивание смесей достигается путем перемещения поршня под собственной тяжестью при переворачивании стеклянной емкости (цилиндра) на 180 механическим путе л и при

Ф этом смесь, находящаяся в цилиндре, проходит через боковую трубку и попадает в пространство над поршнем. Ус- 2Р тойчивая и равномерная газовая или паровоздушная смесь образуется за

10-15 полных ходов поршня. Жидкая или газовая проба одно- или многокомпонентных смесей вводится шприцом . 25 через эластичные трубки, соединяющие трубки с емкостью Щ .

Недостатком известного устройства является сравнительно низкая точность анализа газовой или паровоздушной 3ц смеси иэ-за отверстий в эластичной трубке, образующихся при введении проб и отборе смеси шприцом типа

"Рекорд", частичной утечки смеси сквозь эти отверстия при ее перемеще- 35 нии по трубке, а также разрушение днищ стеклянной емкости, заполненной песком или иным материалом, при резком их соударении с поршнем в процессе перемешивания газовых смесей и пе- 4О реворачивания емкости на 180 .

Цель изобретения повышение представительности пробы.

Указанная цель достигается тем, что устройство .снабжено дополнительной эластичной трубкой и герметич- 45 ным пробоотборником, расположенным между эластичными трубками, а пробоотборник снабжен резиновой заглушкой, причем емкость снабжена свободно падающими тарелками, расположенны- 5О ми внутри нее по обе стороны поршня.

Тарелки выполнены в виде сетки из полимерного материала.

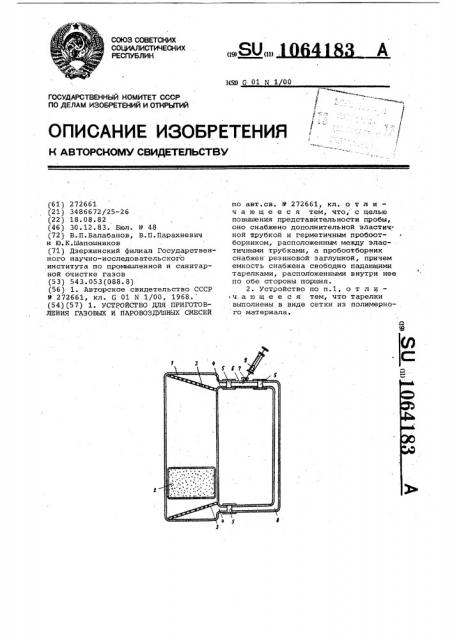

На чертеже изображено предлагаемое устройство.

5S

Устройство включает емкость 1, внутри которой располагается поршень

2 и две сетчатые тарелки 3. К одному

ВНИИПИ Заказ 10514/45 из отводов 4 емкости с помощью эластичной трубки 5 прикрепляется герметичный пробоотборник 6, снабженный резиновой заглушкой 7. Свободные концы пробоотборника и отвода емкости соединяются трубкой 8. Жидкая или газовая проба, содержащая в своем составе в своем составе одно- или многокомпонентные смеси, вводится шприцом 9 через герметичную резиновую заглушку 7 пробоотборника 6.

Устройство работает следующим образом.

После введения пробы устройстве переворачивается механическим или автоматическим методом на 180 с тем, чтобы поршень 2 и сетчатые тарелки 3 заняли верхнее положение, после чего поршень, заполненный песком или другим материалом, совместно с тарелками начинают падать под действием силы тяжести. Поршень и тарелки, перемещаясь по емкости 1 из верхнего положения в нижнее после переворачивания на 180, перемещают газ из подо поршневого пространства через трубку

8 в надпоршневое пространство. Устойчивая и равномерная газовая или паровоэдушная смесь образуется за

7-10 полных ходов поршня в течение

2-4 мин.

Падение поршня лимитируется диаметром отводов 4 емкости 1 и трубки

8. Однако для предотвращения разрушения днищ емкости 1 при перемещении поршня 2.сверзу вниз и увеличения ,скорости перемешивания паровоздушной ,смеси внутри емкости 1 устанавливаются две свободноперемешивающиеся сетчатые тарелки 3, изготовленные из химически инертных материалов, например фторопласта, винипласта, стеклопластика, полиэтилена, полипропилена и т.п. Данные тарелки изготавливаются на 2-3 мм меньше диаметра цилиндра 1.

Переворачивание устройства на

180 периодическое, а период переворачивания должен быть больше или равным периоду падения поршня.

Использование изобретения позволяет повысить представительность пробы одно- или многокомпонентных соединений в газовых и паровоэдушных смесях на 20- 30%, сократить в 1,52,0 раза время на приготовление устойчивой по концентрации паровоздушной смеси и увеличить срок службы устройства для приготовления газовых и паровоздушных смесей.
