Замковое устройство
Иллюстрации
Реферат
ЗАМКОВОЕ УСТРОЙСТВО, преимущественно для выдвижных радиоэлектронных блоков, содержащее корпус в виде скобы, неподвижный фиксатор, установленный на торцовой стенке скобы и размещенный в Г-образном пазу панели блока, d т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности фиксации, неподвижный фиксатор выполнен в виде параллелепипеда, на одной из боковых поверхностей которого жестко закреплен полуцилиндр, диаметр которого меньше длины параллелепипеда и равен длине одной из сторон Г-образного паза панели блока , а радиус равен ширине параллелепипеда . S сз 4а 4 СО
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (19) (11) ю с
ВВ
° Ф
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕ
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3402156/18-21 (22) 17. 02. 82 (46) 30. 12. 83. Вюл. Р 48 (72) Л.Б.Лунина (53) 621.396.699 (088.8) (56) 1.Авторское свидетельство СССР
Ф 426343, кл. Н 05 К 13/04, 1973.
2.Авторское свидетельство СССР
Ф 347963, кл, Н 05 К 7/00, 1972 (прототип). (.54) (57) ЗАИКОВОЕ УСТРОЙСТВО, преи- мущественно для выдвижных радиоэлект:ронных блоков, содержащее корпус в виде скобы, неподвижный фиксатор, установленный на торцовой стенке скобы и размещенный,в Г-образном пазу панели блока, о т л и ч а ю— щ е е с я тем, что, с целью упрощения конструкции и повышения надежности фиксации, неподвижный фиксатор выполнен в виде параллелепипеда, на одной иэ боковых поверхностей которого жестко закреплен полуцилиндр, диаметр которого меньше длины параллелепипеда и равен длине одной иэ сторон Г-образного паза панели блока, а радиус равен ширине параллелепипеда.
1064490
Изобретение относится к устройст вам для жесткой фиксации различных элементон, а конкретно для выдвижных блоков радиоэлектронной аппаратуры.
Известно замковое соединение для выдвижных блоков радиоэлектронной аппаратуры, содержащее корпус в виде скобы, на одном конце которой размещен неподвижный фиксатор, à íà другой — подвижный и неподвижный. Подвижный фиксатор выполнен в виде подпружиненного усеченного конуса, взаимодействующего с упругим рычагом управления. Другой частью соединителя янляются отверстия под фиксаторы, выполненные в передней панели блока (1)
Недостатком известного устройства является сложность конструкции, обусловленная дополнительным подвижным подпружиненным фиксатором, который помимо усложнения конструкции уменьшает ее надежность вследствие большого количества деталей и наличия упругих элементов.
Наиболее близкой по технической сущности к предлагаемому устройству является конструкция замкового соеди кения, содержащая корпус в виде скобы, неподвижный фиксатор, установлен ный на торцовой стенке скобы и размещенный в Г-образном пазу панели блока (2J укаэанное соединение характеризуется сложностью конструкции и недостаточной надежностью фиксации н плоскости, перпендикулярной направлению установки ручки-съемника на панель блока.
Цель изобретения — упрощение конструкции и повышение надежности фиксации.
Указанная цель достигается тем, что в замковом устройстве, преимущественно для выдвижных радиоэлектронных блоков, содержащем. корпус в виде скобы, неподвижный фиксатор, установленный на торцовой стенке скобы и размещенный в Г-образном пазу панели блока, неподвижный фиксатор выполнен в виде параллелепипеда на одной из боконых поверхностей которого жестко закреплен полуцилинцр, диаметр которого меньше длины параллелепипеда и ранен длине одной иэ сторон Г-образного паза панели блока, а радиус равен ширине параллелепипеда.

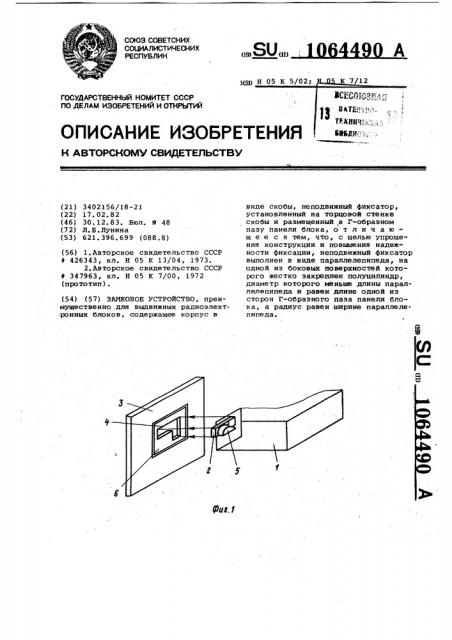

На фиг. 1 показана конструкция замкового соединения, в изометрии; на фиг. 2-4 схематически изображена передней панели 3 блока выполнен
Г-образный паз 4, Фиксатор 2 ныпол10 нен в виде параллелепипеда, на боковой поверхности которого закреплен полуцилиндр 5. Диаметр полуцилиндра меньше длины параллелепипеда и
35 Наличие н фиксаторе полуцилиндра позволяет повернуть ручку в пазу паного паза на панели, ранного по йысоте диаметру, а по ширине радиу40 су полуцилиндрической ступеньки, тем
50
55 нели позволяет удерживать шайбу в
25 последовательность действий работы замкового соединения .
Эамковое соединение, например, для съемника блоков радиоэлектронной аппаратуры содержит корпус 1, выполненный в виде Г-образной скобы.
На корпусе 1 установлен своим основанием неподвижный фиксатор 2. На равен длине одной иэ сторон Г-образного паза панели 3, а радиус равен ширине параллелепипеда.
В случае, когда толщина передней панели меньше толщины полуцилиндра, на передней панели устанавливают упругую шайбу б,имеющую Г-образный йаэ, соответствующий Г-образному пазу передней панели блока.
Для фиксации съемника корпус 1 с фиксатором 2 вставляют в Г-образный паэ 4 на панели З,перемещают ,вправо до упора и поворачивают на.90" по часовой стрелке, Фиксатор, выполненный заодно с ручкой, упрощает конструкцию ручки и сокращает число входящих в конст-, 1 рукцию деталей и технологических операций при изготовлении„ нели вокруг оси полуцилиндра и установить в вертикальной части Г-образ- самым жестко фиксируя ручку относительно панели блока, не позволяя ей совершать поступательные днижения, Наличие сухаря в фиксаторе ручки, выполненного в виде параллелепипеда по длине диаметра, позволяет надежно удерживать ручку на панели, Применение ручки вместе с упругой шайбой, имеющей паз, по форме и раэмерам равный пазу на панели блока, увеличивает надежность фиксации ручки при ее срабатывании, обеспечивая ! постоянное ее поджатие к панели. ,Установка шайбы в углублении на папервоначальном положении при поворо. те ручки, а:выступание i шайбы запад ,лицо. панели предохраняет панель от
|повреждения покрытия при повороте ручки, 1064490
