Устройство для электрофореза в потоке несущей жидкости

Устройство для электрофореза в потоке несущей жидкости

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЭЛЕКТРОФОРЕЗА В ПОТОКЕ НЕСУЩЕЙ ЖИДКОСТИ, содержащее камеру разделения в виде полого , по бокам которого расположены электродные отделения, на выходе из которого расположен коллектор , а на входе - камера с сужающимся патрубком и размещенным внутри них щелевым инжектором, отличающееся тем, что, с целью повьшения эффективности разделения и улучшения эксплуатационных качеств устройства, под щелевым инжектором горизонтально по обе стороны плоскости установки указанного инжектора размещены трубки подачи и отвода несущей жидкости, соединенные с побудителем расхода.

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК (1% (11) 4(51) G 01 N 27/26

ГОСУДФРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHQMV СВИДЕТЕЛЬСТВУ е (21) 3380177/18-25 (22) 12.01.82 (46) 15.02.85. Бюл. У 6 (72) В,N. Фомченков и А.В. Гаврюшкин (53) 543.253(088.8) (56) 1. Разделение клеточных сусиензий. Под ред. Тихомирова В.В. М., "Наука", 1977, с. 43-67.

2. Авторское свидетельство СССР

11 856284, кл. С 01 N 27/26, 1980. (54)(57) УСТРОЙСТВО ДЛ Ч ЭЛЕКТРОФОРЕЗА В ПОТОКЕ НЕСУЩЕЙ ЖИДКОСТИ, содержащее камеру разделения в виде полого канала, по бокам которого распо" ложены электродные отделения, на выходе из которого расположен коллектор, а на входе — камера с сужающимся патрубком и размещенным внутри них щелевым инжектором, о т л и— ч а ю щ е е с я тем, что, с целью повышения эффективности разделения и улучшения эксплуатационньгх качеств устройства, под щелевым инжектором горизонтально по обе стороны плоскости установки указанного инжектора размещены трубки подачи и отвода несущей жидкости, соединенные с побудителем расхода.

1064766

Изобретение относится к технике разделения частиц, отличающихся по электрофоретической подвижности, и может быть использовано для разделения частиц при проведении научных

Исследований в биологии и медицине.

Известны устройства для электрофореза в потоке несущей жидкости, содержащие камеру разделения, выполненную в виде плоского, винтообраз- 10 ного или спирального канала, по обеим сторонам которого расположены электродные отделения, на выходе из которого расположен коллектор фракций, а на входе — инжектор разделяемой смеси 13.

Однако используемые в этих устройствах расположение и конфигурация инжекторных трубок не обеспечи, вают точного введения разделяемой смеси в центральный слой несущей жидкости, что существенно ухудшает эффективность разделения. При отклонении Инжектируемой струи от центральной плоскости потока разре- 25 шение устройства значительно снижается из — за серповидного искажения сечения струи и других эффектов в пристеночных слоях жидкости, Точное расположение сопла (выходного отверстия) инжектора в этих устройтвах затруднительно также ввиду ог аниченных размеров толщины проточ ного канала {0,5 — 1 мм).

Наиболее близким техническим решением является устройство для алек- 35 трофореза в потоке несущей жидкости, содержащее камеру разделения в виде полого канала, по бокам которого расположены электродные отделения, на выходе из которого расположен коллектор, а на входе — камера с сужающимi cH патрубком и размещенным внутри них щелевым инжектором 2

Инжектор имеет сопло в виде щели, перпендикулярной широким стенкам патрубка (или камеры разделения, с которой он соединен) и имеющей прямоугольное или параболическое поперечное сечение. С помощью укаэанного инжектора можно более 5О точно вводить струю пробы в центральный слой несущей жидкости. Кроме того, на входе в колонну струе придается форма, отчасти компенсирующая серповидное искажение фракций в колонке ° 55

Однако настройка инжектора на требуемую форму струи в указанном устройстве длительна и недостаточно точна.

Целью изобретения является повышение эффективности разделения и улучшение эксплуатационных качеств устройства.

Цель достигается тем, что в устройстве для электрофореза в потоке несущей жидкости, содержащем камеру разделения в виде полого канала, по бокам которого расположены электродные отделения, на выходе из которого расположен коллектор, а на входе— камера с сужающимся патрубком и с размещенным внутри них щелевым инжектором, под щелевым инжектором горизонтально по обе стороны плоскости установки указанного инжектора размещены трубки подачи и отвода несущей жидкости, соединенные с побудителем расхода.

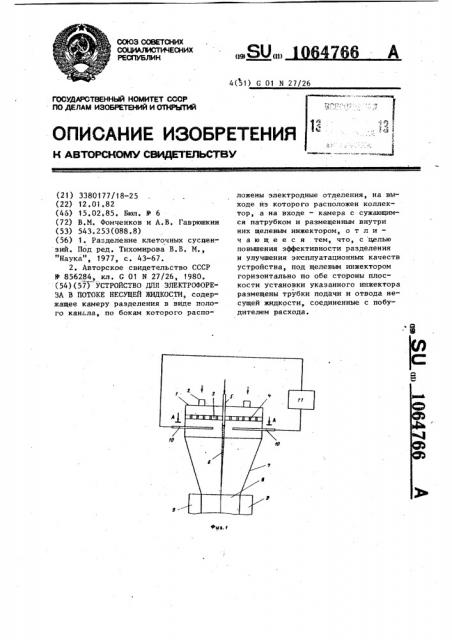

На фиг ° 1 изображена входная часть устройства, вид спереди; на фиг. 2 — разрез А-А на фиг. 1.

Устройство содержит камеру 1, снабженную штуцерами 2 и распределительной пластиной 3 со сквозными отверстиями 4.„ щелевой инжектор 5, из которого струя разделяемой смеси 6 вводится в поток. несущей жидкости (не показан), поступающей иэ камеры 1 через сужающийся патрубок 7 в камеру разделения 8, выполненную в виде плоского, винтового или спирального канала, по бокам которого расположены электродные отделения 9.

По обеим сторонам инжектора 5 .с соплом в виде прямоугольной щели расположены трубки 10, которые соединены между собой через насос 11 с регулируемой производительностью.

Устройство работает следующим образом.

Несущая жидкость поступает через штуцеры 2 в камеру 1 и через отверстия 4 пластины 3 в виде ламинарного потока в сужающийся патрубок 7 и далее в камеру разделения 8. Разделяемая смесь вводится через инжектор 5 в средний слой потока несущей жидкости и переносится через сужающийся патрубок 7 в виде тонкой ленточной струи 6, Форма струи обеспечивается формой сопла инжектора 5 и соотношением его размеров относительно размеров входного сечения патрубка 7 и степени его сужения: ширина и толщина патрубка уменьшаются в равное число раз. В результате в отсутствии потока жицKости через

6 4 производительности насоса 11 и расстояния между концами трубок 10. Дальнейший процесс разделения смеси осуществляется обычным для устройства электрофореза в потоке жидкости образом.

Фиг.2

Корректор Г. Решетник

Редактор О. Юркова Техред Л. Коцюбняк

Заказ 324/2 Тираж 89 7 . Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K(-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 106476 трубки 10 поперечное сечение струи 6 разделяемой смеси близко к прямоугольнику, более длинная сторона которого перпендикулярна трубкам 10.

При включении насоса 11 сблизи сопла инжектора 5 между трубками 10 устанавливается боковой поток несущей жидкости, имеющий неравномерное распределение скоростей по толщине канала. В результате поперечное сечение струи разделяемой смеси приобретает серповидную форму (см. фиг.2), которая сохраняется после прохождения сужающегося патрубка 7, но при этом уменьшается в размерах. Кривизну серпа задают с помощью изменения

Изобретение позволяет легко и быстро можно настроить работу инжектора так, что серповидная форма струи анализируемой смеси на входе в камеру разделения более точно компенсирует искажение зон разделения фракций в камере разделения и, следовательно, повышает разрешающую способность устройства.
