Морская стационарная платформа для разработки нефтяных месторождений

Морская стационарная платформа для разработки нефтяных месторождений

Иллюстрации

Показать все

Реферат



1. МОРСКАЯ СТАЦИОНАРНАЯ ПЛАТФОРМА ДЛЯ РАЗРАБОТКИ НЕФТЯНЫХ МЕСТОРОЖДЕНИЙ, содержащая колонну, шарнирно установленную одним концом на фундаменте, выполненном в виде плавучего резервуара, способного погружаться при заполнении баллас- . том, отличающаяся тем, что, с целью облегчения транспортировки колонны и ее закрепления на дне моря, фундамент имеет длину по меньшей мере равную длине колонны, а другой конец колонны содержит средство временного крепления к фундаменту . 2. Платформа по п. 1, отличающаяся тем, что фундамент выполнен в виде параллелепипеда. О а 4 00

СОЮЗ СОВЕТСКИХ саиЩ

РЕСПУ6ЛИК

ЭИВ Е 21 В 7 136 В В 44

ГОСУДИ СТОЕККЬФ КОМИТЕТ СССР

ЛЮЮ йПНФ Ю

K ll93gp 3+gp„

К ГЗАТЕНТУ

F f (21) 2558953/22-03 (22) 26.12 ° 77 (31) 77.19.480 (32) 24 ° 06.77 (33.) Франция (46) 30 ° 12.83. Вюл. Ф 48 (72) Робер Вилен (Франция) (71) Антреприз д Экипман Меканик з Идролик, Э.М.И. (Франция) (53) 622.242.3(088.8) (56) 1. Патент Англии Ю 1266247, кл. В 63 b 35/44, опублик. 1969.

2. Патент CtllA 9 3823564 кл. Е 02 b 17/03, опублик. 1974 (прототип). (54) (57) 1. МОРСКАЯ СТАЦИОНАРНАЯ

ПЛАТФОРМА ДЛЯ РАЗРАБОТКИ НЕФТЯНЫХ

МЕСТОРОЖДЕНИЙ, содержащая колонну, шарнирно установленную одним концом на фундаменте, выполненном в виде

Плавучего резервуара, способного погружаться при заполнении балкастом, отличающаяся тем, что с целью облегчения транспортировки колонны и ее закрепления на дне моря, фундамент имеет длину по меньшей мере равную длине колонны, а другой конец колонны содержит средство временного крепления к фундаменту.

2. Платформа по п. 1, о т л ич а ю щ а я с я тем, что фундамент выполнен s виде параллелепипеда.

1064874

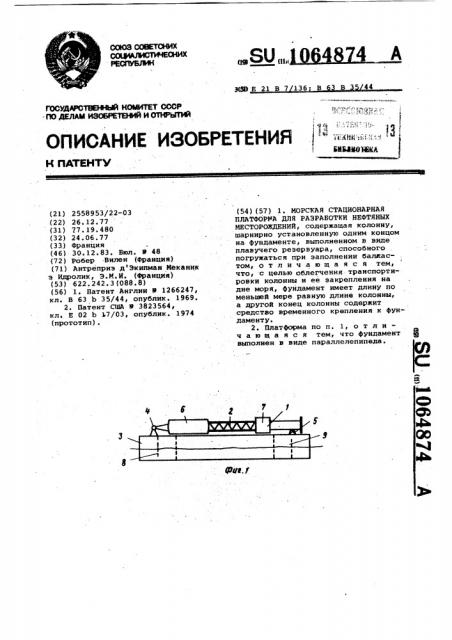

На фиг. 1 изображена морская стационарная платформа, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, в процессе погружения (пунктиром обозначено положение колонны при освобождении от временного крепления) 1 на фиг. 4 - то же, рабочее положение; на фиг. 5 то же, на поплавках; на фиг. б - то

Изобретение относится к морским гидротехническим нефтепромысловым сооружениям, в частности к морским стационарным платформам для разработки нефтяных месторождений.

Известна морская стационарная 5 платформа, содержащая опорную конструкцию и плоский понтон, устанавливаемый вдоль одной из граней опорной конструкции (1).

Платформа транспортируется на плаву, причем плоский понтон поддерживает платформу на поверхности воды. На точке устайовки платформы понтон балластируется, и путем постепенного наклонения платформа уста- ) навливается в вертикальное положение опорами на морское дно.

Недостатком устройства является кратковременное использование понтона, который после установки платформы в ее работе не участвует.

Известна морская стационарная платформа для разработки нефтяных месторождений, содержащая колонну, шарнирно установленную одним иэ сво-. их концов на фундаменте, выполненном в виде плавучего резервуара, способного погружаться при заполнении балластом 523.

В процессе транспортировки платформы по воде фундамент и колонна буксируются до места установки, а после погружения фундамента на морсI кое дно колонну подтягивают к фундаменту и присоединяют под водой.

Недостаток данной конструкции сложное соединение под водой шарнира, а также необходимость специального плавучего средства для поддер.жания опорной колонны íà дне моРя. 4()

Цель изобретения - облегчение транспортировки колонны и ее закрепления к фундаменту.

Поставленная цель достигается тем, что в морской стационарной платфор- 45 ме для разработки нефтяных месторождений, содержащей колонну, шарнирно установленную одним концом на фундаменте, выполненном в виде плавучего резервуара, способного погружаться при заполнении балластом, фундамент имеет длину, по меньшей мере равную длине колонны, а другой конец колонны содержит средство временного крепления к фундаменту. Фундамент выполнен в виде параллелепипеда.

55 ! же, вид сбоку; на фиг. — поплавки вариант выполнения.

Морская стационарная платформа 1 для разработки нефтяных месторождений содержит колонну 2, соединенную с фундаментом 3 одним концом на шар" нире 4, а другим концом — средством

5 временного крепления.

Колонна снабжена поплавками б и

7, которые служат одновременно балластными емкостями. Фундамент 3 выполнен в виде параллелепипеда и имеет длину по меньшей мере равную длине колонны. Для поддержания колонны на фундаменте во время транспортировки на плаву фундамент выполняется как морское транспортное средство, воспринимающее волновые воздействия, а как опора для платформы фундамент снабжается балластными емкостями 8 и 9, которые заполняются балластом при погружении фундамента на морское дно.

" В другом выполнении фундамента (фиг. 5 — б) стенки его не испытывают действия волн, так как платформа опускается ниже уровня моря и поддерживается на плаву поплавками

10 и 11, иэ которых первые помещаются внутри корпуса фундамента (фиг.5), а поплавки 11 (пунктиром) на поверхности фундамента.

Поплавки могут быть выполнены из труб 12, расположенных вдоль длины фундамента. Между продольными трубами и фундаментом помещены поперечные трубы 13, связывающие -их между собой.

Балластные емкости 8 и 9 или поплавки 6 и 7, присоединеня к балластной системе клапанов и насосов.

Фундамент после установки на дно служит. одновременно емкостью для нефтепродуктов.

Транспортировка платформы 1 по воде осуществляется в положении, когда колонна 2 уложена на плавающий фундамент 3 и соединена с ним шарниром 4. При этом другой конец колонны, снабженный средством временного крепления 5, зафиксирован на фундаменте.

Погружение платформы в заданной точке производится частичным запол-. нением водой балластных емкостей

8 и 9 для первоначального наклона фундамента. Затем заполняется балластом емкость 8, расположанная у .шарнира, что приводит к погружению фундамента вместе с колонной до касания дна в точке 14, в это время другой конец фундамента продолжает находиться в полупритопленном положении на поверхности воды, В следующий момент освобождают колонну от средства временного крепления и она всплывает, поворачиваясь вокруг

1064874 (Риг. Ф шарнира, связывающего ее с фундамен- том.

Всплытие колонны происходит под действием подъемной силы поплавков, в первую очередь поплавка 7 ° Во время последней. заключительной операции 5 заполняются балластные емкости 7 и фундамент, поворачиваясь вокруг точки 14, полностью ложится на дно. шар.нирная колонна принимает свое рабочее вертикальное положение. I0

Для обеспечения эффективного якорения некоторые иэ отсеков фундамента илн балластные емкости заполняются песком или другим инертным материалом, остальные отсеки и емкости, заполненные водой, служат нефтехранилищами, для чего в устройстве имеется система насосов н вентилей, благодаря которой нефть вытесняет воду из резервуаров.

Технико-экономическая эффективность устройства заключается в сокращении расходов на специальные гранспортные средства и времени на соединение колонны с фундаментом.

1064874 г б

1Ю

4Рие. Ю

Ф
