Устройство для отделения примесей от корнеклубнеплодов

Устройство для отделения примесей от корнеклубнеплодов

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПРИМЕСЕЙ ОТ КОРНЕКЛУБНЕПЛОДОВ , содержащее наклонный транспортер , разделительный элемент, установленный под углом к продольной оси наклонного транспортера и касающийся торцом плоскости его полотна, образуя наклонный желоб, отличающееся тем, что, с целью повышения качества работы, боковые стороны наклонного транспортера расположены под различными углами к горизонту, причем со стороны зоны загрузки угол наклона больше , чем со стороны зоны выгрузки корнеклубнеплодов . 2. Устройство по п. 1, отличающееся тем, что поверхность полотна наклонного транспортера в зоне загрузки выполнена пальчиковой, а остальная часть поверхности имеет поперечные планки. (Л с о: N( оо со 4

СВОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1064894 з«д) А 01 D 33/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3514239/30-15 (22) 24.11.82 (46) 07.01.84. Бюл. № 1 (72) А. А. Попов, В. И. Виноградов и А.П.Дорохов (53) 631.362.2 (088.8) (56) 1. Патент ФРГ № 2509144, кл. А 01 D 33/08, 1980.

2. Авторское свидетельство СССР № 600980, кл. А 01 D 33/08, 1975. (54) (57) 1. УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПРИМЕСЕЙ ОТ КОРНЕКЛУБНЕПЛОДОВ, содержащее наклонный транспортер, разделительный элемент, установленный под углом к продольной оси наклонного транспортера и касающийся торцом плоскости его полотна, образуя наклонный желоб, отличающееся тем, что, с целью повышения качества работы, боковые стороны наклонного транспортера расположены под различными углами к горизонту, причем со стороны зоны загрузки угол наклона больше, чем со стороны зоны выгрузки корнеклубнеплодов.

2. Устройство по п. 1, отличающееся тем, что поверхность полотна наклонного транспортера в зоне загрузки выполнена пальчиковой, а остальная часть поверхности имеет поперечные планки.

1064894

Составитель А. Барсов

Редактор А. Долинич Техред И. Верес Корректор А. Повх

Заказ 10542/1 Тираж 725 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для отделения примесей от корнеклубнеплодов, применяемым на мобильных картофелеуборочных машинах, а также стационарных пунктах по переработке картофеля.

Известно устройство для разделения корнеклубнеплодов и примесей, содержащее два планчатых транспортера, установленных под углом друг к другу и образующих желоб (1).

Недостатками этого устройства являются низкая производительность и качество разделения корнеклубнеплодов и примесей.

Известно устройство для отделения комков от корнеплодов, содержащее наклонный транспортер, разделительный элемент, установленный под углом к продольной оси наклонного транспортера и касающийся торцом плоскости его полотна, образуя наклон н ы и желоб (2) .

К недостаткам этого устройства относится невысокое качество работы. Это связано с тем, что в составе картофельного вороха имеются примеси, имеющие различные углы трения.

Цель изобретения — повышение качества работы устройства.

Цель достигается тем, что боковые стороны наклонного транспортера расположены под различными углами к горизонту, причем со стороны зоны загрузки угол наклона больше, чем со стороны зоны выгрузки корнеклубнеплодов, кроме того, поверхность полотна наклонного транспортера в зоне загрузки выполнена пальчиковой, а остальная часть поверхности имеет поперечные планки.

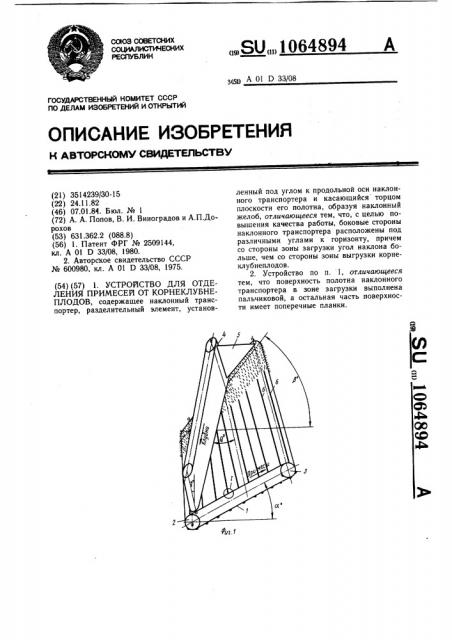

На фиг. 1 приведена схема расположения транспортеров устройства;на фиг. 2 — узел

1 на фиг. 1 (вид планки на полотне наклонного транспортера).

Состоит устройство из наклонного транспортера 1. Нижний вал 2 транспортера установлен горизонтально. Верхний вал 3 установлен таким образом, что одна сторона

2 транспортера наклонена под углом А =

30, другая сторона,в = 45 . Таким образом, наклонный транспортер 1 имеет винтовообразную форму. Разделительный элемент 4 выполнен в виде транспортера и установлен под углом = 12 — 20 к вертикали и под углом Q = 0 — 10 к поперечной оси наклонного транспортера. При этом разделительный элемент торцом ленты касается плоскости ленты наклонного транспортера 1, образуя желоб. С верхнего конца желоб закрыт щитом 5. Транспортер 1 в области «А» (загрузки вороха) имеет пальчатую поверхность. Остальная поверхность его имеет поперечные планки 6 (фиг.2) высотой 2-3 мм. Транспортеры установлены с возможностью регулирования углов их установки.

Устройство работает следующим образом.

Ворох подается на верхнюю часть на20 клонного транспортера 1 в области «А».

Корнеклубнеплоды и примеси скатываются вниз до соприкосновения с разделительным элементом 4. Мелкие примеси и короткая ботва проваливаются в промежутки между пальцами наклонного транспортера 1 (область «А») и выносятся им. Ворох растаскивается разделительным элементом по полотну наклонного транспортера. Прежде всего из состава вороха выносятся примеси, имеющие наибольшие углы трения (ботва) 40-45, затем последовательно удаляются компоненты, имеющие углы трения от

45-30 . Клубнекорнеплоды, как имеющие наименьший угол трения среди составляющих вороха, постоянно находятся во взаимодействии с разделительным элементом 4, 35 и выносятся им с полотна наклонного транспортера.

Выполнение наклонного транспортера со сторонами, расположенными под различными углами к горизонту, и с полотном, имеющим пальчиковую поверхность в зоне за40 грузки, а остальную часть с поперечными планками, позволит повысить качество работы устройства.
