Устройство для фиксации и вытяжения кожи
Патент 1064940
Авторы
Классы МПК
Устройство для фиксации и вытяжения кожи
Иллюстрации
Реферат
1. УСТГОЙСТВО ДЛЯ ФЖСАЦИИ И ВЫТЯЖЕНИЯ КОЖИ, содержащее установленные на опорах стержни-фиксаторы с натяжными элементами, отличающееся тем, что, с .целью обеспечения плавного дозированного вытяжения кожи, стержни-фиксаторы выполнены разъемными н снабжены лигатурой, закрепляемой в разъемах, а натяжные элементы выполнены в виде храповых механизмов. 2.Устройстве по п. 1, о т л и ч а ю щ е е с я тем, что оно снабжено регулировочными стержнями. 3.Устройство по пп. 1 и 2, о т л и ч а ю щ е е с я тем, что, с целью равномерного распределения давления на поверхность кожи, , на лигатурах установлены распорки.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ ф са
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3494175/28 — 13 (22). 12.07.82 (46) 07.01.84. Бюл, N" "1. (72) В. И. Кирсанов, А, И. Наливкин и С. А. Наливкин (71) Воронежский государственный медицинский инсппут им. Н. Н. Бурденко (53) 616.617-089.844 — 72 (088.8) . (56) 1. Авторское свидетельство СССР Р 178039; кл. А 61 В 17/00, 1966. (54)(57) 1. УСТРОЙСТВО ДЛЯ ФИКСАЦИИ
И ВЪ|ТЯЖЕНИЯ КОЖИ, содержащее установленные на опорах стержни — фиксаторы с натяж„„SU„„1064940 A е
3(Я) А 61 В 17/00; А 61 В 17/322 ными злементами, о тлича ю щ ее с я тем, что, с.целью обеспечения плавного дозированного вьпяжения кожи, стержни — фиксаторы выполнены разъемными и снабжены лигатурой, закрепляемой в разъемах, а натяжные элементы выполнены в виде храповых механизмов.
2. Устройстве по п. 1, о т л и ч а ю щ ее с я тем, что оно снабжено регулировочными стержнями.
3. Устройство по пп. 1 и 2, о т л и ч а ющ е е с я тем, что, с целью равномерного распределения давления на поверхность кожи, на лигатурах установлены распорки.
064940
Составитель И, Колтунов
Техред Ж.Кастелевич Корректор Л. Патай
Редактор С. Тимохина
Тираж 689 Подписное
ВНИИПИ Государственного комитета СССР по делам. изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 10918/4
Филиал ППП "Патент", г. Ужгород, ул; Проектная, 4
Ф 1
Изобретение относится к медицине.
Наиболее близким к предлагаемому является устройство для фиксации и вытяжения кожи. содержащее установленные на опорах стержнификсаторы с натяжными элементами 1„1 .
Недостаток указанного устройства заключается в том, что оно не обеспечивает плавного дозированного вытяжения кожи.
Целью изобретения является обеспечение плавного дозированного вытяжения кожи.
Указанная цель достигается тем, что в устройстве для фиксации и вытяжения кожи, содержащем установленные на опорах стержни-фиксаторы с натяжными элементами, стержни- фиксаторы выполнены разъемными и снабжены лигатурой, закрепляемой в разъемах, а натяжные элементы выполнены в виде храповых механизмов.
При этом устройство снабжено регулировочными стержнями. Кроме того, с целью равномерного распределения давления на поверхность кожи на лигатурах установлены распорки.

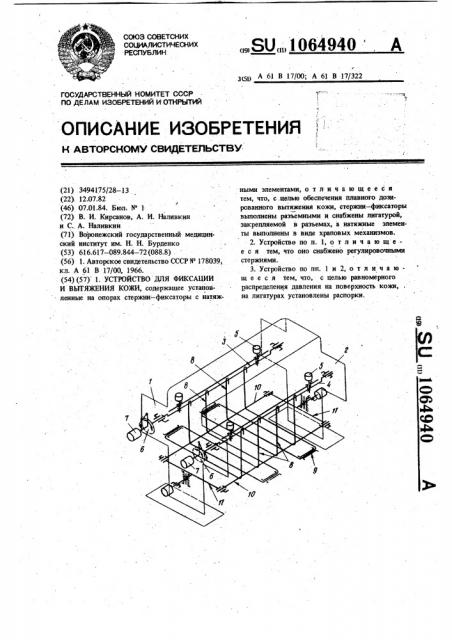

На чертеже изображена принципиальная схема устройства.
Устройство имеет опоры 1,2, разъемные, стержни-фиксаторы 3,4 с винтовыми зажима ми 5, храповые механизмы 6 с головками /, лигатуры 8 с распорками 9, регулировочные стержни 10 с планками 11, Устройство работает следующим образом.
На противоположных краях раны выкраивают полнослойные кожные лоскуты, которые прошивают лигатурами 8 с распорками 9. Устройство располагают над раной, при этом
10 опоры 1, 2 устанавливают на здоровых участках кожи, концы лигатур проводят под регулировочными стержнями 10 и закрепляют, в разъемах стержней фиксаторов 3,4 посредством винтовых зажимов 5, вращением головок 7, связанных с храповыми механизмами 6, осуществляют плавное дозированное вытяже- . иие лоскутов кожи навстречу друг другу, угол приложения усилия вытяжения регулируют перемещением стержней 10 вместе с планками
20 11 в опорах 1, 2.
Благодаря использованию данного устройства обеспечивается надежная фиксация и плав ное дозированное вытяжение послойных лоскутов кожи для закрытия обширных ран и кожных. дефектов.
