Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 347 57 55/25-08 (22) 28.07.82 (46 ) 07. 01. 84. Бюл. ti 1 (72 ) В. Г. Лыс яков, С . В. Лысяков и С.В.Любопытов (53) 621.952.5-229.29(.088.8) (56) 1. Авторское свидетельство СССР

У 371032, кл. В 23 B 35/00, 1978 (прототип). (54)(57) РАС70ЧНАЯ ГОЛОВКЛ, в корпусе которой расположены шпиндель и привод радиального перемещения реэцедержателп, включающий плане— тарный редуктор с двумя рядами сателлитов и приводное колесо, кине„„Я0„„1065105 А

g(;) B 23 B 35/00; В 23 В 29/034 матически связанное с ходовой гапкой, предназначенной для передачи движения реэцедержателю, о т л ич а ю щ а я с я тем, :«то, с целью расширения технолor«ческ««х возможностей, головка снаб«ке«-з безопорным колесом внутреннего зац«. илс ния, установленным с Boý«.«o « Ho . «ью взаимодействия с сателлитами, которые Размецены на раэдсльo =«õ осях, причем одна из последних закреплен-1 в корпусе, а другая — r«пр«:в;«д««о««колесе, снабженном пали-ца «;«««я контактирования с упор:и«« i в««ед:."««г" .«и э i

1065105

Нэобретение относится к механической обработке металлов и может быть использовано для расточки отверстий.

Пзвестна расточная головка, в корпусе которой расположены шпиндель и привод радиального перемещения рез- 5 цедержателя, включающий планетарный редуктор с двумя рядами сателлитов и приводное колесо, кинематически связанное с ходовой гайкой, предназначенной для передачи движения резцедержателю(1 .

Недостатком известной расточной головки является оГраниченная область ее применения ввиду невозможности размещения на расточной головке 15 регулируемых упоров и конечных выключателей, в силу ее конструктивных особенностей.

Цель изобретения — расширение технологических возможностей головки.

Указанная цель достигается тем,, что расточная головка, в корпусе которой расположены шпиндель и привод радиального перемещения резцедержателя, включающий планетарный редуктор с двумя рядами сателлитов и приводное колесо, кинематически связанное с ходовой гайкой, предназначенной для передачи движения резцедержателю, снабжена безопорным колесом внутреннего зацепления, ус- 30 тановленным с возможностью взаимодействия с сателлитами, которые. размещены на раздельных осях, причем одна из последних закреплена в корпусе, а другая в приводном колесе, 35 снабженном пальцем для контактирования с упорами, введенными в корпус.

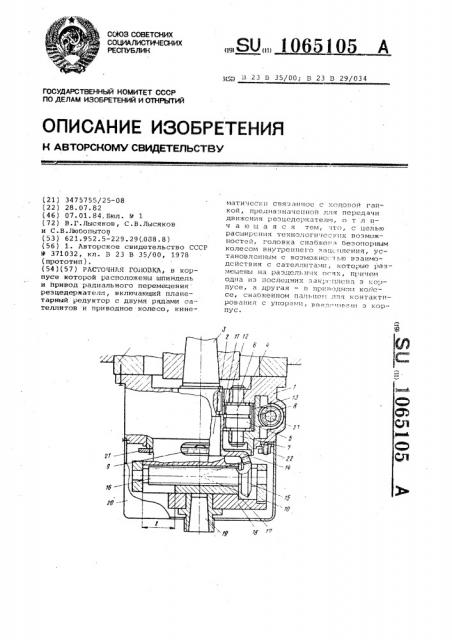

На чертеже изображена расточная головка.

Расточная головка содержит кор- 40 пус 1, шпиндель 2 с коническим хвостовиком 3.

В корпусе 1 расположен привод радиального перемещения резца, включающий планетарный редуктор с дву 45 мя рядами сателлитов 4 и 5, установленных на осях 6 и 7, приводное колесо 8 с лимбом 9 и механизм перемещения резцедержателя 10. Сателлитов в каждом ряду не менее трех и расположены они равномерно по окружности.

Ось 6 расположена на корпусе 1, а сателлит 4 зацеплен с шестерней 11.

Ось 7 расположена на приводном колесе 8, а сателлит 5 зацеплен с шестерней 12 на шпинделе. Оба ряда 55 сателлитов 4 и 5 зацеплены с безопорным колесом внутреннего зацепления 13.

Механизм перемещения резцедержателя 10 содержит зубчатый конический венец 14 на шестерне 12, коническую шестерню 15, винт 16, полугайку 17, суппорт 18 с резцедержателем 19 и кожух 20. Приводное колесо 8 снабжено пальцем 21, а на корпусе 1 расположены регулируемые упоры 22, вместо них могут быть конечные выключатели (не показаны ). Приводное колесо 8 имеет червячный венец, взаимодействующий с червяком 23.

Устройство работает следующим образом.

При вращении шпинделя 2 вместе с ним вращается неподвижно насаженная на нем центральная шестерня 11, которая через сателлиты 4 вращает безопорное колесо внутреннего зацепления 13, оси 6 сатиллитов 4 неподвижны и расположены в корпусе 1. От безопорного колеса 13 вращение передается сателлитами 5 и от них центральной шестерне 12. Оси 7 сателлитов 5 расположены на приводном колесе 8. Центральная шестерня 12 на шпинделе 2 посажено свободно и может на нем вращаться.

2 — число зубьев (индекс обозначает к какому элементу принадлежит 1; шаг ходового винта 16 в мм.

Выполнение кинематической связи рядов сателлитов 4 и 5 с помощью безопорного колеса 13 позволяет за один оборот приводного колеса 8 увеличить число оборотов центральной шестерни 12 на единицу (что видно из формулы ) против прототипа и осуществить значительное перемещение суппорта, примерно в 1,5 рагде

Число зубьев центральных шестерен 11 и 12 равны между собой, число зубьев сателлитов 4 и 5 также равны между собой. Безопорное колесо 13 соединяет между собой ряды сателлитов

4 и 5 и является параэитным колесом.

Таким образом, при неподвижных осях 7 сателлитов 5 передаточное отношение от центральной шестерни 11 к центральной шестерне 12 равно единице, следовательно, шестерня 12 вращается в ту же сторону, что и шестерня 11,. и с такой же скоростью, при этом шестерня 12 относительно шпинделя 2 неподвижна и суппорт 18 также неподвижен. При вращении приводного колеса 8 оси сателлитов 5 будут вращаться и центральная шестерня 12 получит дополнительное движение, т.е. будет вращаться относительно шпинделя 2, вместе с ней будет вращаться конический венец 14, шестерня 15, винт 16 и от полугайки 17 суппорт будет передвигаться, а величину его перемещения можно отсчитать по лимбу 9. Величина перемещения суппорта 18 за один оборот червяка определяется иэ уравнения

1065105

Составитель С.Бер

Техред С.Мигунова

Редактор Л.ЛВраменко

Еорректор l3.8óòÿãà

Тираж 1042 Подпис Кое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 10929/12

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 за больше, чем у прототипа, что позволяет устанавливать регулируемые упоры или конечные выключатели, от которых перемещение суппорта 18 останавливается или реверсируется.
