Складной наконечник для динамического зондирования грунтов

Складной наконечник для динамического зондирования грунтов

Иллюстрации

Показать все

Реферат



СКЛАДНОЙ НАКОНЕЧНИК ДЛЯ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ ГРУНТОВ, включающий корпус с цилиндрическими выточками и сегментами, взаимодействующий со щтангой, отличающийся тем, что, с целью повышения производительности динамического зондирования, корпус снабжен хвостовиком, а конец щтанги выполнен с цилиндрической выточкой, при этом цилиндрические выточки корпуса выполнены на разных уровнях, а сегменты выполнены составными и закреплены щарнирно на корпусе и щтанге с возможностью их размещения в цилиндрических выточках корпуса. S W О5 СП сл со сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 1065535 А

qm) Е 02 D 1/02 !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 345! 063/29-33 (22) 11.06.82 (46) 07.01.84. Бюл. № 1 (72) А. Я. Рубинштейн (71) Производственный и научно-исследовательский институт по инежерным изысканиям в строительстве (53) 624.131.381 (088.8) (56) Трофименков Ю. Г. и др. Полевые методы исследования строительных свойств грунтов. М., Стройиздат, 1981, с. 134 — !36.

2. Авторское свидетельство СССР № 600244, кл. Е 02 D 1/02, 1976 (прототип). (54) (57) СКЛАДНОИ НАКОНЕЧНИК ДЛЯ

ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ

ГРУНТОВ, включаюший корпус с цилиндрическими выточками и сегментами, взаимодействуюший со штангой, отличающийся тем, что, с целью повышения производительности динамического зондирования, корпус снабжен хвостовиком, а конец штанги выполнен с цилиндрической выточкой, при этом цилиндрические выточки корпуса выполнены на разных уровнях, а сегменты выполнены составными и закреплены шарнирно на корпусе и штанге с возможностью их размещения в цилиндрических выточках корпуса.

1065535

ЗО

Изобретение относится к устройствам для испытания грунтов методом динамического зондирования при инженерно-геологических изысканиях.

Известно устройство для динамического зондирования грунтов, включающее съемный конический наконечник и колонну штанг (1).

Недостатком данного устройства является одноразовое использование съемного наконечника, остающегося в грунте после его погружения.

Наиболее близким к изобретению является складной наконечник для динамического зондирования грунтов, включающий корпус с цилиндрическими выточками, сегментами и пружинными фиксаторами, взаимодействующий со штангой (колонной штанг) (2).

Недостатком известного устройства является сложность конструкции и ненадежность пружинных фиксаторов, приводящая к трудностям извлечения наконечника из грунта, что снижает производительность динамического зондирования грунтов.

Цель изобретения — повышение производительности динамического зондирования грунтов путем обеспечения надежности и удобства проведения испытаний.

Указанная цель достигается тем, что в складном наконечнике для динамического зондирования грунтов, включающем корпус с цилиндрическими выточками и сегментами, взаимодействующий со штангой, корпус снабжен хвостовиком, а конец штанги выполнен с цилиндрической выточкой, при этом цилиндрические выточки корпуса выполнены на разных уровнях, а сегменты выполнены составными и закреплены шарнирно на корпусе и штанге с возможностью их размещения в цилиндрических выточках корпуса.

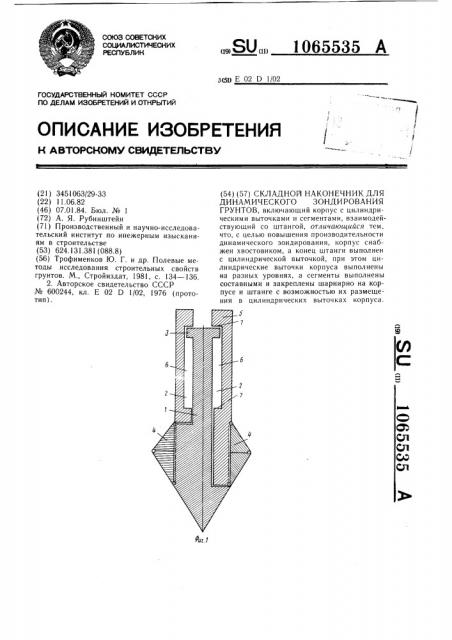

На фиг. 1 изображен наконечник в рабочем состоянии, общий вид; на фиг. 2 — то же, в сложенном виде.

Наконечник для динамического зондирования грунтов содержит корпус 1 с цилиндрическими выточками 2, хвостовиком 3 и сегментами 4, взаимодействующий со штангой 5, нижний конец которой выполнен с цилиндрической выточкой 6 с упорами 7 в своей нижней и верхней части. Сегменты 4 выполнены составными из двух частей, соединенных шарнирно между собой, и шарнирно закреплены на корпусе 1 и штанге 5 с возможностью их размещения в цилиндрических выточках 2 корпуса.

Устройство работает следующим образом

Собранный наконечник (фиг. 1) погружается в грунт последовательными ударами молота по верхнему концу штанги 5. После достижения заданной глубины зондирования производят извлечение конического наконечника из скважины. При этом в начальный момент извлекается штанга 5, нижний конец которой, перемещаясь вдоль корпуса 1 до взаимодействия упора 7 нижней части выточки 6 с хвостовиком 3, увлекает за собой сегменты 4, шарнирно соединенные с корпусом 1 и штангой 5, которые складываются, размещаясь в цилиндрических выточках

2 корпуса на двух различных уровнях (по три сегмента на каждом уровне) . В сложенном виде (фиг. 2) наконечник легко и быстро извлекается из скважины, очищается от грунта и перемещением корпуса 1 до упора хвостовика 3 в верхнюю часть цилиндрической выточки 6 штанги 5 приводится в рабочее состояние.

Использование предлагаемого складного наконечника для динамического зондирования грунтов повышает его производительность, снижает энергозатраты, обеспечивает надежность и удобства при проведении работ.
