Контактное устройство

Контактное устройство

Иллюстрации

Показать все

Реферат



КОНТАКТНОЕ УСТРОЙСТВО, содержащее основание из магнитомягкого материала, магнит, расположенный на основании , и пружинный зонд, соединенный с магнитом, отличающееся тем, что, с целью упрондения его конструкции и расширения функциональных возможностей, нерабочий конец зонда выполнен изогнутым по форме сечения магнита в плоскости, перпендикулярной оси зонда, и жестко закреплен на магните с возможностью качания магнита относительно основания. сл 05 сд ОО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

Р"-

1ч

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3371443/18-21 (22) 29.12.81 (46) 07.01.84. Бюл. № 1 (72) В. К. Смолин (53) 621.315.684 (088.8) (56) 1. Авторское свидетельство СССР № 528713, кл. Н 01 L 21/66, 1973.

2. Авторское свидетельство СССР № 571937, кл. Н 05 К 13/00, 1974 (прототип).

„„SU„„1065930 д(1) Н Ol 1 21/66; H 05 К 13/00 (54) (57) КОНТАКТНОЕ УСТРОИСТВО, содержащее основание из магнитом ягкого материала, магнит, расположенный на основании, и пружинный зонд, соединенный с магнитом, отличающееся тем, что, с целью упрощения его конструкции и расширения функциональных возможностей, нерабочий конец зонда выполнен изогнутым по форме сечения магнита в плоскости, перпендикулярной оси зонда, и жестко закреплен на магните с возможностью качания магнита относительно основания.

CO

ОЪ ч сО (, Р

С) 1065930

Изобретение относится к радиотехнике и может быть использовано для контроля микросхем.

Известно контактное устройство для контроля микрохем, содержащее основание из магнитомягкого материала, на котором размещены взаимоподвижные контактные элементы в виде зондов с держателями из диэлектрического материала, на каждом из которых закреплен магнит. Зонды соединены проводниками с измерительным прибором (1) .

Однако при перемещении зондов проводники, размещаясь по основанию, создают неудобство в работе и могут снизить надежность контроля.

Наиболее близким по технической сугцности к предлагаемому является контактное устройство, содержащее основание из магнитомягкого материала, магнит, расположенный на основании, и пружинный зонд, соединенный с магнитом (2).

Однако контактные элементы относительно сложны по конструкции и, кроме того, при перемещении от одной контролируемой точки к другой могут повреждать элементы контролируемой микросхемы, снижая качество контроля, неудобны в эксплуатации, так как при перемещении необходимо отделять их от основания, а это снижает темп измерений и вызывает утомляемость оператора.

Цель изобретения — упрощение конструкции и расширение функциональных возможпостеЙ.

Поставленная цель достигается тем, что в контактном устройстве, содержащем основание из магнитомягкого материала. магнит, расположенный на основании и пружинный зонд, соединенный с магнитом, нерабочий конец пружинного зонда выполнен изогнутым по форме сечения магнита в плоскости, перпендикулярной оси зонда, и жестко закреплен на магните с возможностью качания магнита относительно основания.

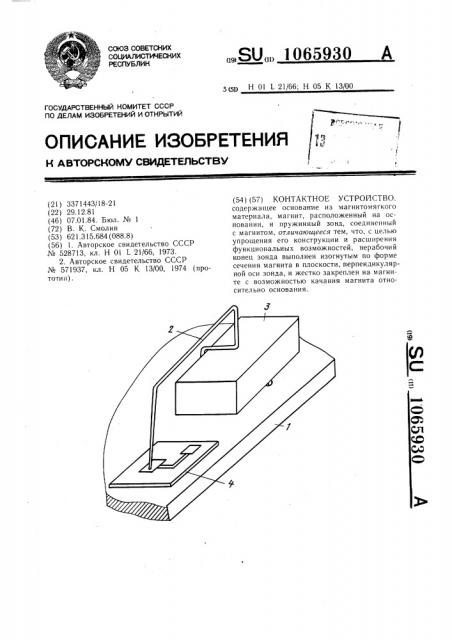

На чертеже фрагментарно изображено предлагаемое устройство.

Устройство содержит основание 1 из ферромагнитного материала (показана изолированная часть основания). На основании размещены взаимоподвижные контактные элементы в виде зонда 2 из проволоки, закрепленные жестко одним концом в центральной части плоского магнита 3, причем конец зонда проходит по основанию магнита 3 и контактирует с основанием 1.

Устройство работает следующи м образом.

Подложку 4 с микросхемой устанавливают на основание, каждая из изолированных частей которого соединена с измерительным

55 прибором. Перемещают контактные элементы по основанию 1, при этом свободный конец каждого зонда находится в верхнем положении, подводят их к контролируемым точкам микросхемы и нажатием на переднюю часть магнита производят контактирование зонда с контролируемой точкой.

Положение зондов фиксируется притяжением магнита к основанию. При перемещении к следующей контролируемой точке зонд поднимают нажатием на заднюю часть магнита, при этом магнит поворачивается относительно оси, образованной закрепленным концом проволочного зонда и перпендикулярной плоскости вертикального перемещения зонда. Положение зонда в поднятом состоянии также фиксируется притяжением магнита к основанию.

В качестве материалов контактных элементов могут быть использова ны магниты на основе фер рита М1БИ-10 0.707.208 ТУ размером 28Х8Х4.мм, зонды изготавливают из бериллиевой бронзы марки БрБ2 (проволока диаметром 1 мм), при небольшом объеме производства зонды профилируют гибкой по шаблону. Для фиксации зонда на магните используют пружиНящие свойства материала зонда, а дополнительное крепление осуществляют с помощью эпоксидного компаунда, например клея холодного отверждения ЭК-2. Основание контактного устройства выполняют из текстолита с пластинами из малоуглеродистой стали, например Ст. 3, для повышения эксплуатационных свойств пластины могут иметь гальваническое покрытие из никеля.

Упрощение конструкции устройства, обусловлено уменьшением количества деталей контактных элементов. Это выражается в снижении металлоемкости конструкции (при изготовлении каждого контактного элемента экономится не менее 50 г стали), уменьшении веса контактного элемента не менее чем в 8 — 10 раз, сокрашении количества и вида операций и, следовательно, снижении себестоимости. Контактное устройство в целом просто по конструкции и может быть изготовлено как в учебной лаборатории, так и в крупносерийном производстве. К деталям контактного устройства не предъявляется специальных требований детали могут быть подобраны и подогнаны по месту (конструкция контактного элемента по прототипу накладывает определенные ограничения на соотношения размеров магнита и держателя). Изделие ремонтопригодно. Кроме того, предлагаемое контактное устройство удобно в эксплуатации и обеспечивает высокую надежность и качество контроля — снижает утомляемость оператора и вероятность повреждения микросхемы при перемещении зонда от одной контроли1065930

Составитель Е. Гаврилбва

Редактор М. Янович Техред И. Верес Корректор В. Гирняк

Заказ 0714/53 Тираж 667 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 руемой точки к другой (увеличивается выход годных изделий) .

Предлагаемое контактное устройство может быть использовано для контроля параметров пассивных элементов микросхем, например тонкопленочных резисторов, проводников и т. п.
