Реферат



УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ НАВЕСНЫХ ЭЛЕМЕНТОВ, преимущественно к подложкам микросхе.м, содержащее расположенные в корпусе захват для присоединяемых элементов, токоподводы , штуцер подвода газа, нагреватель газа и сопло истечения газа, отличающееся тем, что, с целью повышения качества изделий , оно снабжено механизмом изменения конфигурации сопла, выполненным в виде подвижных кареток, установленных На корпусе вокруг сопла, а сопло выполнено в виде набора отдельных щелевидных секций, каждая из которых закреплена на одной из кареток механизма изменения конфигурации сопла.

„„SU„„106593

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ъ(51) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3436198/18-21 (22) 07.05.82 (46) 07.01.84.Бюл. № 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (72) В. 1О. Кондратьев и В. А. Куришко (53) 621.382 (088.8) (56) 1. Авторское свидетельство СССР № 510763, кл. Н 01 L 21/98, 08.08.74 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ НАВЕСНЫХ ЭЛЕМЕНТОВ, преимущественно к подложкам микросхем, содержащее расположенные в корпусе захват для присоединяемых элементов, токоподводы, штуцер подвода газа, нагреватель газа и сопло истечения газа, отличающееся тем, что, с целью повышения качества изделий. оно снабжено механизмом изменения конфигурации сопла, выполненным в виде подвижных кареток, установленных на корпусе вокруг сопла, а сопло выполнено в виде набора отдельных щелевидHblx секций, каждая из которых закреплена на одной из кареток механизма изменения конфигурации сопла.

1065931

Изобретение относится к производству полупроводниковых приооров и гибридных схем и может быть использовано при монтаже навесных элементов на подложки гибридных интегральных схем и на печатные платы пайкой или склеиванием.

Известно устройство для присоединения навесных элементов, преимущественно к подложкам микросхем, содержащее расположенные в корпусе захват для присоединяемых элементов, нагреватель газа, токоприводы, штуцер подвода газа и сопло истечения газа (1).

Недостатком этого устройства является низкое качество иэделий, обусловленное отсутствием точной фокусировки потока газа в зоне присоединения, что приводит к перегреву навесного элемента за счет непосредственного его обдува горячим газом, а также за счет топлоподачи через захват, который находится в потоке горячего газа.

Кроме того, невозможен обзор зоны пайки сверху, что снижает точность присоединения и качество изделий.

11ель изобретения повышение качества изделий.

Указанная цель достигается тем. что устройство для присоединения навесных элементов, содержащее расположенные в корпусе захват для присоединяемых элементов, нагреватель газа, токоприводы, штуцер подвода газа н сопло истечения газа, снабжено механизмом изменения конфигурации сопла, выполненным в вид«подвижных кареток, установленных на корпусе вокруг «онла, а сопло выполнено в виде набора отдельных щелевых секций, каждая из которых закреплена на одной из кареток механизма изменения конфигурации сопла.

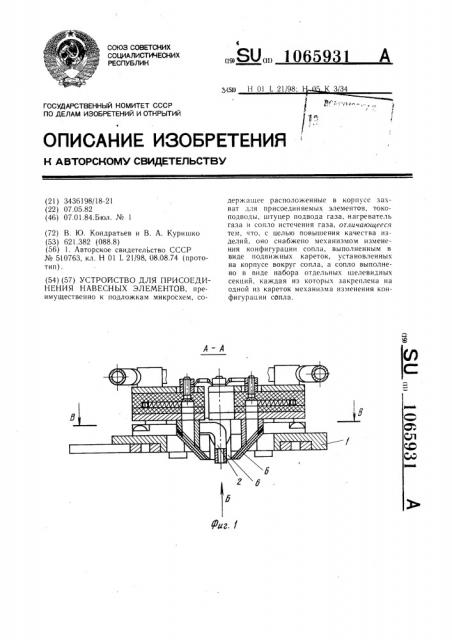

На фиг. 1 изображено устройство (разрез А — А на фиг. 2), на фиг. 2 — то же, вид сверху; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 1.

Устройство содержит корпус 1, в котором расположен вакуумный захват 2 для присоединяемых элементов, нагреватели 3, соединенные с ними токопроводы 4 и штуцер 5 для подвода газа. Сопло истечения газа выполнено в виде щелевидных секций

6, установленных на каретках 7, подвижно установленных на корпусе 1 вокруг сопла и образующих механизм изменения конфигурацйи сопла.

Каретки 7 снабжены пальцами 8, которые входят в спиральные пазы 9 кольца 10, снабженного рукояткой 11.

Устройство работает следующим образом.

Рабочий газ подается через штуцер 5 и проходит через нагреватели 3, где разогревается до требуемой температуры.

Затем нагретый газ проходит через секции 6 сопла и в виде щелевидных газовых потоков подается в зону присоединения.

Изменение конфигурации сопла осуществляется поворотом рукоятки 11. При этом пальцы 8 скользят по спиральным пазам 9 н перемещают каретки 7 с установленными

30 на них секциями 6 сопла.

При работе устройства процесс совмещения навесного элемента с подложкой можно наблюдать сверху через промежутки между секциями сопла, что позволяет увеличить точность присоединения.
