УСТРОЙСТВО ДЛЯ ПУСКА АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ, содержащее тиристорный коммутатор в цепи обмотки статора, три блока управления тиристорным коммутатором, выход кгикдого из которых соединен с управляющим входом тиристоров соответствующей фазы коммутатора, блок синхронизации , вход которого соединен с источником питания, а выходы соединены с управляющими входами шести ключевых элементов, седьмой ключевой эл0,мент , отличающееся тем, что, с целью повышения надежносхи, в нег го введены три группы диодов, в первой из которых аноды трех диодов соединены с входами первого, третьего и пятого ключевого элемента соответственно , а их катоды объединены и общей точкой подключены к входу седьмого ключевого элемента, выход которого соединен с одним выводом источника питания, соединенного другим выводом с входами первого, треть его и пятого ключевых элементов, выходы которых через вторую группу диодов соединены с управляющим входом седьмого ключевого элемента, причем вход первого блока управления соединен через одни диоды третьей группы с общей точкой соединения выхода первого и входа второго ключевого элемента, с общей точкой соединения выхода третьего и входа четвертого ключевого элемента и с о 9 выходом DjecToro ключевого элемента, вход второго блока управления соW единен через другие диоды третьей группы с выходом второго ключевого элемента, с общей точкой соединения выхода третьего и входа четвертого ключевого элемента и с общей точкой соединения выхода пятого и входа йЕстого ключевого элемента, вход третьего блока управления через дополнительные диоды третьей группы 35 35 соединеш с выходом четвертого ;ключевого элемента и с входами первого и второго блока управления .

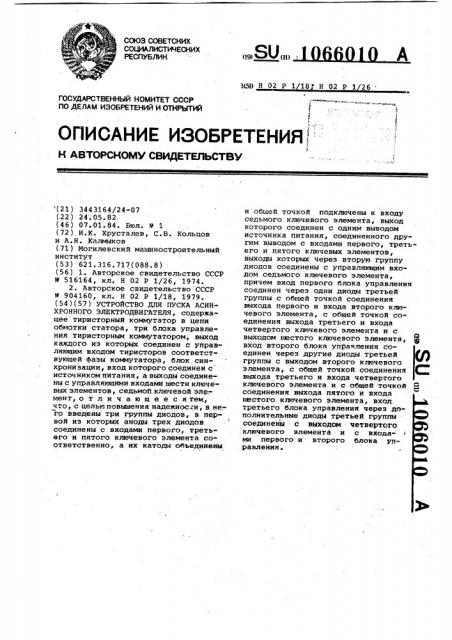

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (39) (И) 3(50 Н 02 Р 1 18 Н 02 Р 1 26 и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3443164/24-07 (22) 24.05.82 (4.6) 07.01.84. Бюл. 9 1 (72) И.К. Хрусталев, С.В. Кольцов и A.Н. Калмыков (71) Могилевский машиностроительный институт (53) 621.316 ° 717(088.8) . (56). 1. Авторское свидетельство СССР

9 516164, кл. Н 02 Р 1/26, 1974.

2. Авторское свидетельство СССР

9 904160, кл. H 02 P 1/18, 1979. (54)(57) УСТРОЙСТВО ДЛЯ ПУСКА АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ, содержащее тиристорный коммутатор в цепи обмотки статора, три блока управления тиристорным коммутатором, выход каждого из которых соединен с управляющим входом тиристоров соответст« вующей фазы коммутатора, блок синхронизации, вход которого соединен с" источником питания, а выходы соединены с управляющими входами шести ключевых элементов, седьмой ключевой эле.мент, о т л и ч а ю щ е е с я тем, что, с целью повышения надежнос .и, в не-. го введены три группы диодов, в первой из которых аноды трех диодов соединены с входами первого, третьего и пятого ключевого элемента соответственно, а их катоды объединены и общей точкой подключены к входу седьмого ключевого элемента, выход которого соединен с одним выводом источника питания, соединенного другим выводом с входами первого, третьего и пятого ключевых элементов, выходы которых через вторую группу диодов соединены с управляющим входом седьмого ключевого элемента, причем вход первого блока управления соединен через одни,циоды третьей группы с общей точкой соединения выхода первого и входа второго ключевого элемента, с общей точкой соединения выхода третьего и входа четвертого ключевого элемента и с выходом шестого ключевого элемента, щ

О вход второго блока управления соединен через другие диоды третьей группы с выходом второго ключевого элемента, с общей точкой соединения выхода третьего и входа четвертого ключевого элемента и с общей точкой Я соединения выхода пятого и входа истого ключевого элемента, вход третьего блока управления через дополнительные диоды третьей группы соединены с выходом четвертого .ключевого элемента и с входами первого и второго блока управления.

1066010

Изобретение относится к электротехнике и может быть использовано в электроприводах общепромышленных механизмов с применением условий для безударного пуска электродвига- телей.

Известно устройство для пуска асинхронного электродвигателя, со держащее блок синхронизации, выполненный в виде шести вторичных обмоток трансформаторов, соединенных по схеме звезда-обратная звезда, с объединением нулевых точек, и к концам обмоток подключены диоды с объединенными анодами, подключенными к базе транзистора, коллектор которого соединен с входом бесконтактного выключателя, выходом подключенного к узлу задержки, составленному из второго бесконтактного выключателя, питающегося от двух вторичных обмоток трансформатора через двухполупериодный выпрямитель (1) .

Недостатком этого устройства является низкая надежность работы изза недостаточного быстродействия его срабатывания после получения сигнала на пуск электродвигателя.

Наиболее близким по технической сущности к предлагаемому является устройство для пуска асинхронного электродвигателя, содержащее тиристорный коммутатор в цепи обмотки статора, три блока управления тиристорным коммутатором, выход каждого из которых соединен с управляющим входом тиристоров соответствующей фазы коммутатора, блок синхронизации, вход которого соединен с источником питания, а выходы соединены с управляющими входами шести ключевых элементов, выходы которых соединены с входами триггеров, соединенных выходами с входами других ключевых элементов, выходы которых соединены с входаии соответствующих блоков управления (2) .

Недостатком этого устройства является низкая надежность его работы из-за возможности ложного срабатывания тиристоров коммутатора при возникновении помехи на входе блока

;управления, что приводит к ошибоч ному включению триггера.

Цель изобретения — повышение надежности работы устройства. указанная цель достигается тем, что в устройство для пуска асинхронного электродвигателя, содержащее тиристорный коммутатор в цепи обмотки статора,, три блока управления тиристорным коммутатором, выход каждого из которых соединен с управляющим входом тиристоров соответствующей фазы коммутатора, блок син; хронизации, вход которого соединен

10 с одним выводом .источника питания, соединенного другим выводом с входами первого, третьего и пятого ключевых элементов, выходы которых

15 через вторую группу диодов соединены с управляющим входом седьмого одни диоды третьей группы с общей точкой соединения выхода первого и входа второго ключевого элемента, с общей точкой соединения выхода третьего и входа четвертого ключевого элемента и с выходом шестого ключевого элемента, вход второго блока управления соединен через другие диоды третьей группы с выходом второго ключевого элемента, с общей точкой соединения выхода третьего и входа четвертого ключевого элемента и с выходом шестого ключевого элемента, вход второго блока .управления соединен через другие диоды третьей группы с выходом второго ключевого элемента, с общей точкой соединения выхода третьего и входа четвертого ключевого элемента и с общей точкой соединения выхода пятого и входа шестого ключевого элемента, вход третьего блока управления

40 через дополнительные диоды третьей группы соединены с выходом четвертого ключевого элемента и с входами .первого и второго блока управления.

На Фиг. 1 показана схема устрой45 ства; на фиг. 2 — диаграммы напряже« ний на элементах схемы.

65 с источником питания, а выходы соединены с управляющими входами шести ключевых элементов, седьмой-ключевой элемент, введены три группы диодов, в первой иэ которых аноды трех диодов соединены с входами перваго, третьего и пятого ключевого элемента соответственно, а их като ды объединены и общей точкой подключены к входу седьмого ключевого элемента, выход которого соединен ключевого элемента, причем вход первого блока управления соединен через

Устройство для пуска асинхронного электродвигателя содержит источник питания, выполненный в виде трехфазного трансформатора 1, блок синхронизации, в который входят генераторы 2-7 импульсов, соединенные с трансформатором 1, шесть ключевых элементов 8-13 и группа диодов 14-22, блок 23 управления, выход которого соединен с управляющим входом тиристоров одной фазы коммутатора, а его вход соединен через диод 14 с общей точкой соединения выхода ключевого элемента 8 и входа ключевого элемента 9, с общей точкой соединения выхода ключевого элемента 10 и входа ключевого элемента 11 и .через диод 22 с выходом ключевого элемента 13, блок ?4

1066010 управления, выход которого соединен с управляющим входом тиристоров вто - рой фазы коммутатора, а его вход соединен через диод 15 с выходом ключевого элемента 9, через диод 17 с общей точкой соединения выхода ключевого элемента 10 и входа ключевого элемента 11, через диод 20 с общей точкой соединения выхода ключевого элемента 12 и входа ключевого элемента 13, блок 25 управления, выход которого соединен с управляющим входом тиристоров третьей фазы коммутатора, подключенного к обмоткам статора электродвигателя, а его вход через диод 18 соединен с выходом ключевого элемента 11, через диоды 19 и 14 с входом блока

23 управления, через диоды 21 и 20 с входом блока 24 управления, выпрямители 26-31, питающие генераторы

2-7 импульсов, которые содержат полевые транзисторы 32-37, резисторы

38-42 и оптроны 44-49, соединенные чеоез транзисторы 50-55 с управля« ющими входами ключевых элементов 813, диоды 56-58 входами соединены с выходами ключевых элементов 8; 10 и 12, а.катодами образуют общую точку, соединенную через резистор 59 с управляющим входом ключевого элемента 60, вход которого соединен собщей тоЧкой соединения катодов диодов 61-63, аноды которых соединены с управляющими входами ключевых элементов 8, 10 и 12, выход ключевого элемента 60 соединен с выводом тран-. сформатора 1, соединенного другим выводом через выключатель 64 и диоды 65-67 с входами ключевых элеМентов 8, 10 и 12.

Устройство работает следующим образом.

С вторичных обмоток трехфазного трансформатора 1 напряжения выпрямляются двухполупериодными выпрямителями 26-31 и имеют форму, показанную на фиг. 2.

Генераторы 2-7 импульсов на полевых транзисторах 32-37, резисторах 38-43 поддерживают ток через светодиоды оптронов 44-49 на. номинальном для светодиодов уровне (фиг. 2).

Сопротивление Фоторезистора опт рона изменяется. Скачкообразное изменение сопротивления фоторезисто25

40 элемент 9 и напряжение питания через диод 15 будет подано на блок 24

45 управления 5am A.

20 ра оптрона в момент прохождения напряжения через нуль служит синхронизирующим импульсом для ключевых элементов °

При замыкании выключателя 64 на входы ключевых элементов 8, 10 и 12 подается напряжение источника питания.

После замыкания выключателя 64 максимума достигает линейное напря- жение, например, между фазами В и С.

В этом случае в генераторе 2 импульсов сопротивление фоторезистора оптрона 44 увеличится в момент прохождения напряжения Нц через нулевое значение. Переход база-эмиттер транзистора 50 не будет зашунтирован, и произойдет включение ключевого элемента 8.

Напряжение питания с выхода ключевого элемента 8 будет подано через диоды 14 и 19 на блоки 23 и 24 управления, а также через диод 56 и резистор 59 на вход ключевого элемента .60. Далее через 30 эл.град. в момент прохождения линейным напряжением Uz< нулевого значения генератор 5 импульсов подает команду на включение ключевого. элемента 11, но включения не произойдет, поскольку у последнего отсутствует напряжение питания. Далее через 60 эл.град. в момент прохождения фаэным напряжением нулевого значения генератор 6 импульсов подает команду на включе-, ние ключевого элемента 12, но включения не произойдет, поскольку переход база-эмиттер транзистора 54 будет защунтирован малым сопротивлением диода 63 и открытого ключевого элемента 60. A через 90 эл.град в момент прохождения линейным напряжением Uqq нулевого значения гене,ратора 3 импульсов включит ключевой

Таким образом, устройство обеспечивает плавность пуска электродвигателя за счет подключения первоначально двух Фаз обмотки статора в максимум линейного напряжения и

:подключения третьей Фазы -обмотки в максимум фазного напряжения при высокой надежности работы системы управления тиристорным коммутаторбм. I

4Риг. 1
