Реферат



ае . (IO

СОЮЗ СОВЕТСНИХ

СОЛВМР

РЕСПУЬЛИН ф 805В620 F2791106

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю " . -ч,,",г ." " с, r

° " . О ЯРЯф У,""„.

Н АВ 10И:НОМУ СВИДЕТЕЛЬСТВУ

ГОСУД. СТИЕННИЙ H0QHTET СССР

ММю б II ю

% (21) 3468939/24-07 (22) 15.07.82 (46) 07 ° 01.84, Бюл. 9 1 (72) А. И. Куркин .и В. A. Альбицкий (71) Всесоюзный;научно-исследовательский проектно-конструкторский и тех-. нологический институт электротермического оборудования (53) 621.365.511(088.8) (56) 1. Индукционные канальные печи

:и миксеры для. плавки и разливки цветенях металлов и сплавов. Каталог..

ВНИИЭМ, 1968.

2. Гир Jl. Л. и др. Современные метода индукционной плавки. 1975, с. 32. (54 ) (57 ) ИНДУКЦИОННАЯ КАНАЛЬНАЯ ПЕЧЬ

БАРАБАННОГО ТИПА, содержащая уста новлениую на опорах с возможностью вращения футерованную плавильную камеру со сливной леткой на торцовой. стенке и две индукционные единицы, одна иэ которых установлена на вертикальной оси печи, о т л и ч а ю щ ая с я тем, что, с целью повышения ее производительности путем сокращения времени простоя, вторая индукционная единица установлена на горизонтальной оси на расстоянии не менее осевого размера канала индукционной единицы, и центр .ее лежит на оси, проходящей через ось вращения печи и расположенной под углом 45 к ее Е .

Ф . горизонтальной. Оси °

4 1066043 2

Изобретение относится к электро- металлургии и может быть использовано при разработке новых индукционных канальных печей.

Известна индукционная канальная электропечь типа ИЛК-16И2, снабженная шестью основными отъемиыми индукционными единицами, установленными на печи и шестью резервными, которые полностью подготовлены для замены и постоянно находятся íà специ- t6 альнчх стендах Г13 .

На данной печи .при необходимости замены одной из основных индукционных единиц отключается питание трех основных индукционных единиц заме fS няемой и еще двух, расположенных на электропечи на одном борту а заменяемой единицей), остальные три основные индукциойнье единицы, расположенные на другом борту электропечи, переводятся на пониженное напряжение для поддержания расплава в лечи в жидком состоянии, печь наклоняется и из нее сливается металл до уровня болота и затем осуществляется процесс 5 замены ицдукционной единицы. После замены индукционной единицы электропечь. возвращается в рабочее положение, индукционные единицы постепенно выводятся на номинальный режим,.в печи наплавляется необходимое количество. металла и после этого злектропечь может работать в ноМинальном технологическом режиме.

Недостатком данных печей является то, что на время замены индукцион-З5 ной единицы, которое составляет не менее 8 ч, необходимо прерывать технологический процесс в котором работает злектропечь, что ведет к снижению производительности печи. 48

Наиболее близким к предлагаемому является индукционная начальная печь барабанного типа, содержащая установленную на опорах с возмОжностью вращения Футерованную плавильную ка- 45 меру: со сливнсй леткой ча торцовой стенке, и две индукционные единицы, одна иэ которых установлена на вертикальной оси печи Ñ21.

Однако известная печь также позволяет осуществить замену индукционной единицы только с прерыванием процесса плавки.

Цель изобретения — обеспечение воэможности замены индукционной единицы,не останавливая процесса плавки и . выдачи металла и повышение производительности электропечи путем сокращения времени простоя.

Поставленная цель достигается тем, что в индукционной канальной печи 60 барабанного типа содержащей установленную на опорах с возможностью вращения футерованную плавильную камеру .со сливной леткой на торцовой стенке и две индукционные единицы, одна из которых установлена на вертикальной оси печи, вторая индукционная едини- ца установлена на горизонтальной оси печи, а летка расположена ниже горизонтальной оси на расстоянии не менее осевого размера канала индукционной единицы, и центр ее лежит на оси, проходящей через ось вращения печи и расположенной под углом 45» к ее горизонтальной оси.

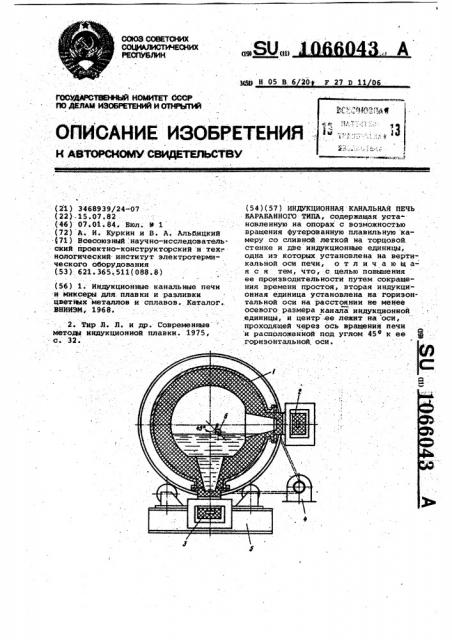

На чертеже изображено предлагаемое устройа во.

Устройство состоит из плавильной камеры 1, к которой присоединены основная 2 и резервная 3 индукционные единицы и механизм 4 вращения, при помощи которого электропечь вращается На опорах 5. Сливная летка ,печи 6 расположена на торцовой стенке кожуха 1 на прямой, проходящей под углом 45 через ось вращения печи в направлении между основной и резервной индукционными единицами, cL ось летки удалена от горизонтальной оси печи не менее чем на расстояние, равное осевому размеру сечения канала индукционной единицы. уменьшение расстояния от горизонтальной оси цечн до оси летки недопустимо, так как прн этом жидкий металл, находящийся в печи, может попасть в каналы резервной индукционной единицы, что может. привести к преждевременному выходу иэ строя футеровки резервной индукционной единицы и утрате всех преимуществ, связанных с установкой на печи резервной индукционной единицы.

Увеличение расстояния от горизонтальной оси печи до оси летки возможно, но не желательно, так как это уменьшает полезный объем ванны печи, увеличивая пустой неиспользуемый объем печи.

Иэ вышеуказанного вытекает и условие расположения оси летки на прямой проходящей под углом 45© через ось вращения печи в направлении между основной и резервной индукционными единицами, Со людение этого условия необходимо в предлагаемой конструкции печи расположение основной индукционной единицы перпендикулярно к горизонтальной оси печи и резервной индукционной единицы— перпендикулярно к вертикальной оси гречи), так как оно является единственно возможным для обеспечения условия удаления осн летки от горизонтальной оси .печи на одинаковое оптимальное расстояние, равное осевому, размеру сечении канала, как при работе с основной, так и при работе с резервной индукционными единицами.

Замена основноч индукционной еди" ницы резервной производится следующим образом.

10бб043

Составитель O. Щедрина

Редактор Н. Ковалева Техред М.Гергель Корректор;tO. Макаренко

Заказ 110б1/59 Тираж: 783 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Основная индукционная единица 2, :подлежащая замене, отключается от ,:питающей сети, и электропечь повора чивается при помощи механизма вращения 4 так, чтобы заменяемая индукционная единица 2, освободившись от жидкого металла, вышла в горизонтальное положение, так как в этом положении должны:йроизводйться съем вышедшей из строя и установка новой индукционных единиц. При этом резерв-.10

8am индукционная единица 3 уходит

:вниз, заполняется жидким металлом и занимает место основной индукционной единицы. A сливная летка печи б, переместившись по дуге, занимает мес- 35 то на том же расстоянии от горизонтальной оси печи, на котором .была до поворота йечи, .но с другой стороны

;от вертикальной оси печи, На этом замена индукционной единицы закончена. 20

Резервную единицу 3 подключают к питающей сети и продолжают .нормальную эксплуатацию печи. В процессе эксплуатации вышедшую из строя основную индукционную единицу 2 отсоединяют от кожуха печи 1 и подсоединяют к нему новую, заранее зафутерованную.

Прн этом технологический процесс, в котором работает печь не прерывается.

С этого момента резервная единица 3 становится. основной, а вновь присоединенная резервной.

Вновь установленная запасная ин-. дукционная единица в,процессе работы печи находится в постоянном горя чем резерве, так как она постоянно прогревается теплом, излучаемым от, жидкого металла; находящегося в пеЧВ»

Предлагаемое устройство сокращает время простоя электропечи, необходимое дяя замены индукционной единицы и, как следствие этого, повышает производительность индукционной канальной электропечи.
