Рабочий орган для внутрипочвенного высева семян и внесения удобрений
Иллюстрации
Показать всеРеферат
РАБОЧИЙ ОРГАН ДЛЯ ВНУТРИПОЧВЕННОГО ВЫСЕВА СЕМЯН И ВНЕСЕНИЯ УДОБРЕНИЙ, включающий плоскорежущую лапу и стойку, на которой сзади установлены .туко, -семяпроводы, отличающийся тем, что, с целью обеспечения за один проход агрегата внутрипочвенного разбросного высева семян и ленточного внесения удобрений на разных уровнях по глубине, тукопровод расположен ниже плоскорежущей лапы, а стойка снабжена башмаком с имеющими криволинейные поверхности уширителями. У о рение Семена
„„SU„„1066479
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
3(51) А 01 С 7 20
ОПИСАНИЕ ИЗОБРЕТЕНИЯ /
Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3428446/30-15 (22) 21.04.82 (46) 15.01.84. Бюл. № 2 (72) И. Ф. Сергеев и Б. Г. Плехов
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (71) Кировский сельскохозяйственный институт (53). 631 ..33.024.2 (088.8) (56) 1. Авторское свидетельство СССР .¹ 581901, (л. A Ol С 7/20, 1975.
2. Авторское свидетельство СССР № 354790, кл. А Ol С 7/20, 1970 (прототип). (54) (») РАБОЧИЙ ОРГАН ДЛЯ ВНУТРИПОЧВЕННОГО BbICEBA СЕМЯН И, ВНЕСЕНИЯ УДОБРЕНИЙ, включающий нлоскорежущую лапу и стойку, на которой сзади установлены .туко, -семяпроводы, отличаюи(ийся тем, что, с целью обеспечения за один проход агрегата внутрипочвенного разбросного высева семян и ленточного внесения удобрений на разных уровнях по глубине, тукопровод расположен ниже плоскорежущей лапы, а стойка снабжена башмаком с имеющими криволинейные поверхности уширителями.
10бб479
Изобретение относится к сельскбхозяйственному машиностроению и может быть использовано в устройствах и сеялках для внутрипочвенного разбросного высева семян и удобрений на разных уровнях по глубине.
Известно устройство для высева семян и удобрений, включающее сошник для глубокого внесения удобрений и два легких сошника для высева семян в рядки !1).
Недостатком этих сошников и устройств является неравномерное (рядовое) распределение высеваемых семян по ширине захвата рабочего органа, что является нарушением одного из главных агротехнических требований о равномерности распределения семян по площади при посеве.
Известен рабочий орган для внутрипочвенного высева семян и удобрений, включающий плоскорежущую лапу и стойку, на которой сзади установлены семя, — тукопроводы 12).
Недостатком этого устройства является высев семян и удобрений в один горизонт. что вызывает, особенно при повышенных дозах удобрений, угнетение семян и всходов, а иногда и гибель растений. Кроме того, при работе во влажную погоду происходит налипание удобрений на отражательные поверхности и скатные устройства, что приводит к уменьшению равномерности распределения семян этими устройствами.
Цель изобретения — обеспечение за один проход внутрииочвенного разбросного высева семян и ленточного внесения удобрений на разных уровнях по глубине.
Указанная цель достигается тем, что тукопровод расположен ниже плоскорежущей лапы, а стойка снабжена башмаком с имеющими криволинейные поверхности уширителями.

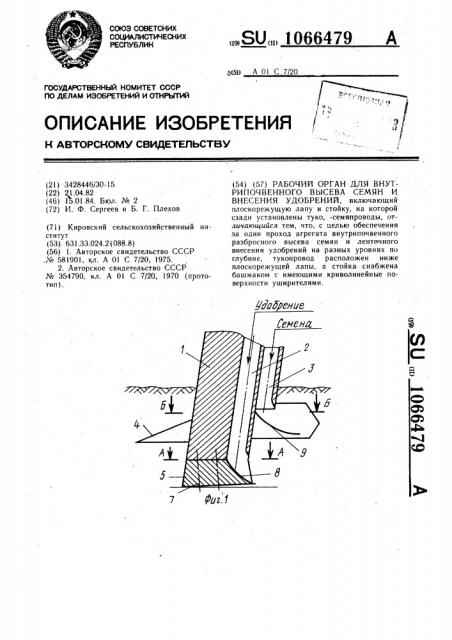

На фиг. 1 схематически изображен рабочий орган, вид сбоку, разрез; »а фиг. 2— то же, вид спереди; на фиг. 3 — то же, вид сзади; на фиг. 4 — разрез 4--А на фиг. 1; на фиг, 5 — разрез Б — Б на фиг. 1.
Рабочий орган для внутрипочвенного вы сева семян и удобрений включает стойку 1
10 с установленными за неи токопроводом 2 и семяироводом 3, илоскорежущую лапу 4 и сменный башмак 5 с уширителями б, присоединенными винтами 7 к стойке 1. В нижней части тукопровода 2 расположен отражатель 8 удобрений, а семяировод 3 заканчивается распределителем 9 семян, установленным в иодлаповом пространстве.
Рабочий орган работает следующим образом.
При движении агрегата стойка-нож прорезает в почве щель, на дно которой, расширенное при помощи уширителя 6, укладывается лента удобрений, подаваемых ио тукопроводу на отражатель, и закрывается осы-!
5 . пающейся почвой. Одновременно илоскорежущая лапа, установленная на стойке выше, производит безотвальное рыхление почвы и подрезание сорняков, а семена подаются по семяпроводу 3 на поверхность распределителя 9 и, отражаясь от него, вер0 ером разбрасываются в иодлаиовом пространстве, обеспечивая равномерное распределение по ширине захвата лапы. Заделка семян производится почвой, сходящей с поверхности лапы.
Таким образом, осуществляется внутрипочвенно-разбросной посев семян с одновременным раздельным (локальным) внесением удобречий ленточным способом. При . этом глубину закладки ленты удобрений относительно уровня семян можно изм нять постановкой сменного башмака 5 разной высоты, в зависимости от высеваемой культуры.
Предлагаемая конструкция рабочего органа при высеве семян и удобрений обеспечивает более рациональное использование
35 минеральных удобрений корневой системой растений, так как лента удобрений пронизывается и переплетается густой сеткой корней и корневых волосков, что приводит, в конечном итоге, к увеличению урожайности.
Поэтому, учитывая среднюк планируемую
40 урожайность зерновых культур: около !
5 и/га, можно получить прибавку урожая за счет локального внесения удобреи и и
1,5 ц/га (с учетом прироста 10 ), I 066479
