УСТРОЙСТВО ДЛЯ ЭКСПЕРИМЕНТАЛЬНОГО ИЗУЧЕНИЯ НАПРЯЖЕНИЙ РОГОВИЦЫ, включающее источник света, два поляризационных светофильтра , фиксатор глаза и аппарат для наблюдения и фотографирования, отличающееся тем, что, с целью обеспечения доступа к месту крепления глазодвигательных мышц на склере, фиксатор глаза выполнен в виде втулки с обжимным кольйол, закрепленной на прозрачной пластине, на, которой установлены перемещающиеся блоки . J (Л 05 05 О1 СО

СОЮЗ СОВЕТСКИХ

NNIIHtlI

РЕСПУБЛИК цц А 61 В 3/00

ГОСУДАРСТЭЕННЫ(КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCH0MV СВИДЕТЕЛЬСТВУ (21) 3406138/28-13 (22) 12.03.82

{461 15.01.84 Бюл.,№ 2 (72) А. М, Водовозов и В. В. Ковылин (7I ) Волгоградский государственный медицинский институт (53) 61?.7-089 (088.8) (56) 1. Nauman, G. О. Н. Glooz, В. Hrsg.

ЮипМе11ипд des Auges und ihre Komplikaт(онеп.,). E. Bergm ann Veri ag, Munchen„

1980, S. 199 — 203.

„„SU„„1 6 532 A (54) (57) УСТРОЙСТВО ДЛЯ ЭКСПЕРИМЕНТАЛЬНОГО ИЗУЧЕНИЯ НАПРЯЖЕНИЙ РОГОВИЦЫ, включающее источник света, два поляризационных светофильтра, фиксатор глаза и аппарат для наблюдения и фотографирования, отличающееся тем, что, с целью обеспечения доступа к месту крепления глаэодвигательных мышц на склере, фиксатор глаза выполнен в виде втулки с обжимным кольцом, закрепленной на прозрачной пластине, на, которой установлены перемещающиеся бло!

066532

Изобретение относится к медицине, в частности к офтальмологии, и может быть использовано в офтальмологических учреждениях для экспериментального изучения распределения напряжений роговицы, Известно устройство для экспериментального изучения напряжений роговицы, включающее источник света, два поляризационных светофильтра, фиксатор глаза и аппарат для наблюдения и фотографирования. Фиксатор глаза известного устройства выполнен в виде блока с углублением, в которое помещается глазное яблоко, и удерживающей спереди пластины () I.

Недостатком устройства является то, что фиксатор глаза не позволяет прилагать к склеральной части оболочки глаза переменные усилия, так как область крепления глазодвигательных м.ышц на склере прикрыта фиксирующим устройством и недоступна для крепления держалок, посредстном которых можно было бы имитировать действия наружных мышц глаза.

Цель изобретения — осуществление доступа к месту крепления глазодвигательных мышц на склере.

Поставленная цель достигается тем, что и устройстве для экспериментального изучения напряжений роговицы, включающем источник света, два поляризационйых светофил ьт ра, фиксатор гла за н аппарат для наблюдения и фотографирования, фиксатор глаза выполнен в виде втулки с обжимным кольцом, укрепленной яа прозрачной пластине, на которой установлены перемещающиеся блоки.

Доступ к месту прикрепления глазодвигательных мышц йа склере достигается тем, что в предлагаемой конструкции устройства препарирования оболочка глаза одевается

35 на втулку и может фиксироваться обжимным кольцом на экватор глазного яблока, в то время, как передйяя половияа глаза 40 остается открытой и доступной для манинуляций исследователя. При этом в области прикрепления наружных мышц глаза можно фиксировать держалки для имитации усилий глазодвигательных мышц. Изменяя силу, направленке и место прикреп- 45 ленин имитированных мышц, можно моделировать различные виды косоглазия. Втулка крепится па пластине для создания замкнутой полости, заполняя которую воздухом или жидкостью, имитируют действие внутриглазной жидкости. Для возможности исследования роговицы в проходящем по-, ляризованном свете используют прозрачную пластину. Перемещающиеся блоки устанавливают на пластине для изменения направления усилий имитированных мышц.

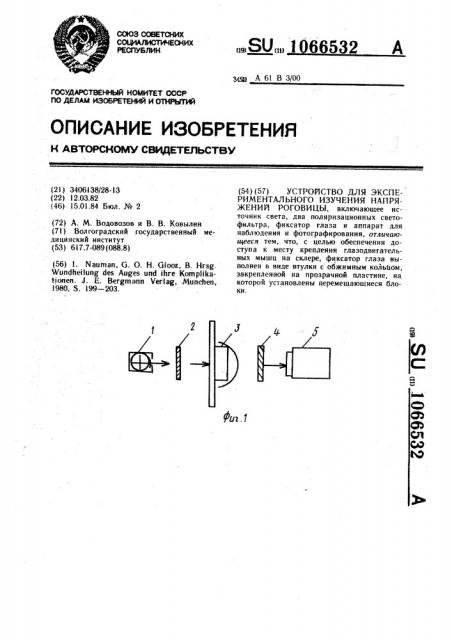

На фиг. изображена общая схема предлагаемого устройства; на фнг, 2 — фиксатор глаза и двух проекциях.

Устройство имеет источник света, lloляризатор 2, фиксатор 3 глаза, анализатор 4 и регистрирующий аппарат 5. Фиксатор 3 глаза вк,почает обжимное кольцо

6, втулку 7, прозрачнуK) пластину 8 перемещающиеся блоки 9.

Устройство работает следу}ощим образом.

Препарированную оболочку 10 глаза надевают на втулку 7, закрепленную ни прозрачной пластине 8, и фиксиру1от обжимным кольцом 6. В образовавгцу1ося полость между пластиной 8 и оболочкой О глаза (роговицей) вводят воздух или жидкость для имитации внутриглазного давления. Предлагаемая конструкция надежно фиксирует оболочку глаза, .при этом передпии половина глаза остается открытой и доступна для исследователя. Б области прикрепления глазодвигательных мышц на обо nчке l0 глаза (скдере) фиксируют держалки

Прилагая к цим усилия, имитируют действия наружных мышц глаза. Держалки проводят через перемещающиеся блоки 9 для изменения направления прилагаемьх к ооолочке усилий. При создании усилий имитированных мышц в оболочке l0 глаза, в частности в роговице, возникают иапряжения. Распределение напрян(евший и роговице вследствие физических явлений проявляется в виде специфической инт(рферснциониой картины, которую наблюдакл с помощью аппарата 5 (щслевая лампа и т. д.) или фотографируют в llpo!(o (H!Ilcì поляризованном свете. Свст проходит v, направлении от источника 1 света через (1(|ляризатор 2, оболочку I О глаза, анализатор 4 в аппарат 5.

Интерференционная картина роговицы представляет собой темный крест из полос (изоклины) в центре роговой оболочки и чередующихся полос (изохромь1) в виде ромба по периферии роговицы. При изменении величины и места приложения силы имитированных мышц изменяется распределение напряжений в роговице, а:то проявляется в изменении формы интерференционнойй картины. Изменяя nð:-илагасмые усилия, можно смоделировать паралитическое косоглазие или косоглазие с вертикальнымм компонентом ири «ц мальцом расположевни мышц и т. д. Изу-»ив при этом форму интерференционной картины на модели, ее можно взять за эта l()H и ф перенести на живой глаз. Поэтому. обнаружив при исследовании роговицы паLl,èå (та в поляризованном свете характернуio картину, мы сможем сделать вывод, какая мышца поражена или аномально расположена, Полезность предла гаемого устройства заключается в том, что оно позволяет воссоздать интерференционные картины различных видов косоглазия, а по характерной для данной патологии картине мож1066532
