Реферат



УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ АКТИВПОСТИ ЖИВОТНОГО, содержащее свободно подве1ненную на основании и подпружиненную относительно него в горизонтальной плоскости платформу для животного и приспособление для регистрации перемещений животного, отлинающссся тем, что с целью новьпиения то |Пости определения активности животного путем обеспечения возможностн раздельной регистрации перемещений различной величины, приспособление для регистрации перемещений животного выполнено в виде емкости для создания вертикальной струи постоянного расхода, расположенного под ней мергчго сосуда и прерывателя ti виде корытооб|1лзной емкости, которая жестко соединена с платформой. (Л О5 05 СП 4::

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 2939694/30-15 (22) 11 06.80 (46) 15.01.84. Бюл. № 2 (72) Б. М. Богословский (71) Центральный научно-исследовательский, экспериментальный и проектный институт по сельскому строительству (53) 591.17 (088.8) (56) 1. Альбом полов животноводческих зданий. ГIособис для проектирования, МСХ

СССР, Гинронисельхоз.

2. Авторское свидетельство СССР № 151772, кл. А 61 В 5/10, 1962. (54) (57) YCTP01"1(:ТВО ДЛЯ ОГ(РЕДЕЛЕНИЯ АКТИВНОСТИ ЖИВОТНОГО, со„„SU„„1066540 А

3 ц А б! В 5/10; С 01 P 13/00 держащее свободно подвешенную на основании и подпружиненную относительно него в горизонтальной плоскости платформу для животного и приспособление для регистрации перемещений животного, отличающееся тем, что с целью повышения то нцгсти ()ftpE деления активности животного путем обеспечения возможности раздсльнои регистрации перемещений различной величины, приспособление для регистрации переме|ценнй животного выполнено в виде емксктн для создания вертикальной струи постоянного расхода, расположенного под ней мер,"1го сосуда и прерывателя в виде корытообразной емкости, которая жестко соединена с пл а тфо р 410 Й.

1ОбЯ40

ВНИИПИ Заказ 10843/4 Тираж бЯ Подписное

Филиал ППП «Патент, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной. технике, а именно к измерению актив- ности животного (крупного рогатого скота и свиней).

Известно определение активности животного по продолжительности пребывания его в положении лежа или стоя 11).

Однако определение это очень приблизительно, так как не принимается во внимание движение животного.

Наиболее близким по технической сущности к изобретению является устройство для регистрации двигательной деятельности животных, которое регистрирует движение животного по перемещению корпуса с иаходягцимся внутри него животным, причем корпус установлен на призмах, опирающихся на прикрепленные к неподвижной стойке пластинчатые пружины, одна из которых имеет толкатель, приводящий в действие лентопротяжный механизм записывающего приспособления, перо которого связано с корпусом (21.

Однако это устройство не позволяет разделять различные по величине перемещения, Кроме того, последовательная передача движения корпуса толкателю, лентопротяжному механизму и только от него ленте делает устройство в значительной степени инерционным, что снижает точность регистрации.

Цель изобретения — повышение точности определения активности животного за счет обеспечения возможности раздельной регистрации перемещений различной величины.

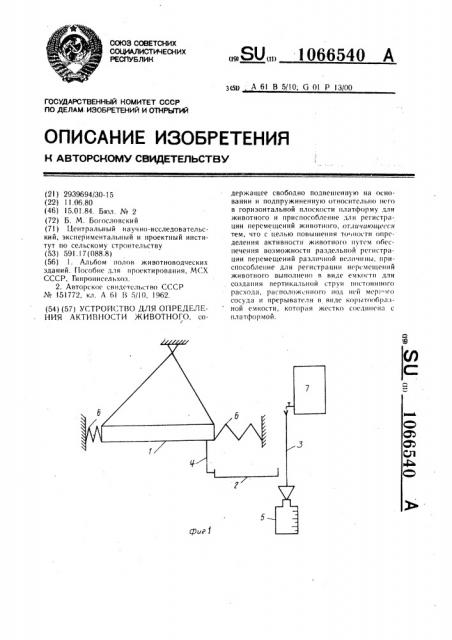

Для достижения цели в устройстве для определения активности животного, содержащем свободно подвешенную на основании и подпружиненную относительно него в горизонтальной плоскости платформу для животного и приспособление для регистра. цни перемещений животного, приспособление. для регистрации перемещений живогного выполнено в виде емкости для создания вертикальной струи постоянного расхода, расположенного под ней мерного сосуда и прерывателя в виде корытообразной емкости, которая жестко соединена с платI0 формой. гта фиг. I схематически изображено устройство для определения активности животного, при неподвижном положепи и; на фнг. 2 — то же, при перемещении.

Свободно подвешенная платформа I име1 ет прерыватель 2 струи 3 воды, соединенный жесткой связью 4 с платформой 1. ГIлатформа 1 снабжена пружинами 6.

Г!ри перемещении платформы I от движений находящегося на ней животного пре- рыватель 2, соединенный с платформой жесткой связью 4, отклоняется, и струя воды

3 попадает в мерный сосуд 5.

При возвращении платформы под действием пружин 6 B первоначальное положение струя воды попадает на прерына тель, и поступление воды в мернь и сосуд прекращается. Емкость 7, обеспечивакпцая получение струи, может быть закреплена в разных положениях для фиксации струи на разных расстояниях от края прерывателя.

Применение предлагаемого устройства позволит более правильно определять активность животного при различных условиях ег0 содержания и выбрать наиболее эффективный из них, что позволит снизить затраты при откормке животных до О,l рубля на xr привеса.
