Устройство для образования винтовых канавок на изделии

Устройство для образования винтовых канавок на изделии

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ВИНТОВЫХ КАНАВОК НА ИЗДЕЛИИ, на основайии которого смонтирована каретка со шпинделем и механизм; изменения угла наклона винтовых канавок , включающий реечную передачу, отличающееся тем, что, с целью расширения технологических возможностей и увеличения производительности , устройство снабжено введенным в механизм изменения угла наклона винтовых канавок и размещенным на шпинделе с возможностью совместного с ним осевого перемещения держателем с роликом и установленньом на каретке с возможностью поворота копиром, кинематически связанным посредством реечной передачи со шпинделем. (Л а 05 а

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (39) (И) 12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изоБРетений и ОткРытий (21) 3453494/25-08 (22) 21.06.82 (46) 15,01.84. Бюл. Р 2 (72) A.À. Наумов и И.П. Воробьев (71) Московский ордена Трудового

Красного Знамени завод режущих инструментов "Фрезер" им. М.И.Калинина (53) 621.923.6.06(088.8) (56) 1. Авторское свидетельство СССР

М 498149, кл. В 23 В 3/24, 1970 (прототип) . (54) (57) УСТРОИСТВО ДЛЯ ОБРАЗОВАНИЯ ВИНТОВЫХ КАНАВОК HA ИЗДЕЛИИ, на основайии которого смонтирована каретка со шпинделем и механизм:

3(5И В 23 С 3/32// В 24 В 3/24 изменения угла наклона винтовых канавок, включающий реечную передачу, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей и увеличения производительности, устройство снабжено введенным в механизм изменения угла наклона винтовых канавок и размЕщенным на шпинделе с возможностью совместного с ним осевого перемещения держателем с роликом и установленным на каретке с воэможностью поворота копиром, кинематически связанным посредством реечной передачи со шпинделем.

1066760

30

50

Составитель Ф. йнфалов

Редактор Н. Горват Техред A=Бабинец

Корректор Л.Повх

Заказ 11105/15 Тира>к Подписное

ИП11ИП11 Государственного комитета СССР по делам изобретений и открытий

113035, >1осква, Ж-35, Раушская наб., д. 4/5

Филиал 1 ПП "Патент", r. Ужгород, ул. Проектная„ 4

Изобретение относится к устройствам для шлифования рабочих поверхностей, например винтовых канавок

:.нструмента.

Известно устройство для образования винтовых канавок, выполненное в виде основания, несущего стол с установленной на нем бабкой иэделия, кинематически связанной с приводом качательногo и вращательного движения инструмента и снабженного кулачками подвода и отвода иэдеЛия i1)o

Однако известное устройство имеет невысокую точность, ограниченное применение и низкую проиэводитель— ность при сложной кинематике.

Цель изобретения — расширение технологических возможностей устройства и повышение производительности.

Поставленная цель достигается тем, что устройство для образования винтовых канавок на изделии, на основании которого смонтирована каретка со шпинделем и механизм изменения угла наклона винтовых канавок, включающий реечную передачу, снабжено введенным в механизм изменения угла наклона винтовой канавки и размещенным на шпинделе с воэможностью совместного с ним осевого перемещения держателем с роликом и установленным на каретке с возможностью поворота

KoTIHpoM кинематически связанным посредством реечной передачи со шпинделем.

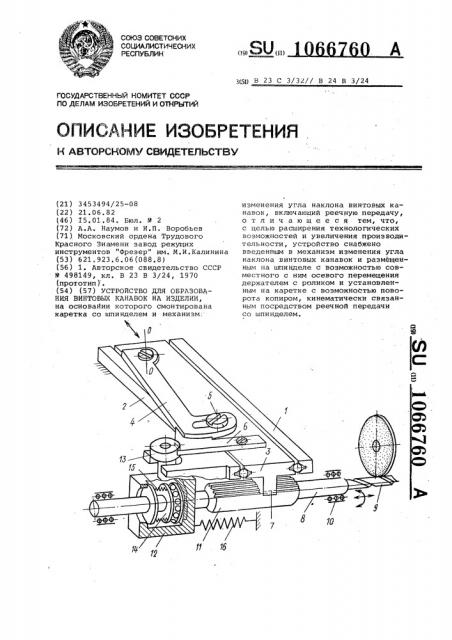

На чертеже показана кинематическая схема устройства в пространстве.

В неподвижных шариковых направляющих 1 и 2 с возможностью перемещения установлена каретка 3, на которой закреплен копир 4, имеющий возможность поворота вокруг оси 00, фиксирующийся винтом 5. На каретке

3 неподвижно устанозлен кулачок 6 б,>строго отвода и подвода изделия, а на нижнем основании ее жестко закреплена зубчатая рейка 7 реечной передаЧи. Шпиндель 8, несущий обрабатываемое изделие 9, имеет возможность винтового перемещения в шариКоВоН втулке 10. Па шпинделе 8 пав резан зубчатый венец 11, входящий в зацепление с зубчатой рейкой 7.

Корпус 12 с роликом 13 установлен на шпинделе с возможностью осевого перемещения благодаря подшипнику 14, при этом шпиндель имеет возможность свободного вращения в корпусе 12.

Ось ролика 13 находится в пазу направляющей 2 и имеет возможность только поступательного движения вдоль оси шпинделя 8. Пружина 15 в корпусе 12 служит для компенсации люфта между корпусом и шпинделем, а пру>кина 16 — для поджима ролика 13.

Устройство работает следующим образом.

Устройство для образования винтовых канавок на изделии устанавливается на станину станка, на которой находится шпиндельная бабка со шпинделем 8. Каретка 3, перемещаясь поступательно по направляющим 1 и 2, зубчатой рейкой 7 создает свободнос вращение шпинделю 8 вокруг оси в корпусе 12. Одновременно корпус 12 с помощью подшипников 14 перемещается поступательно, оставляя шпинделю свободу вращения вокруг оси. Перемещаясь вместе с корпусом 12, ролик 13, скользя сначала по прс>филю кулачка б, а затем по регулируемому копиру 4, заставляет шпиндель 8 одновременно с вращением ускоренно перемещаться вдоль оси, совершая подвод изделия.

Регулируемый копир 4 предварительно поворачивают вокруг оси 00 на угол, соответствующий углу обрабатываемой винтовой канавки, фиксируют это положение винтом 5. Сложением вращательного движения шпинделя 8 от зубчатой рейки 7 и зубчатого венца 11 и его поступательного движения вдоль оси от взаимодействия ролика 13 корпуса с кулачком б и регулируемым копиром 4 получаем сложное винтовое движение шпинделя с иэделием, обеспечивающее образование на последнем винтовой канавки с заданным шагом.

При обратном ходе зубчатая рейка 7, копир 4 и кулачок б ускоренно перемещают шпиндель 8 в исходное положение. Затем цикл повторяется.

Предла.гаемая конструкция устройства позволяет расширить его технологические возможности, увеличHTb производительность труда с r:oëó÷åнием высокой точности геометрии винтовых канавок.
