Реферат



ГАЙКОВЕРТ, содержащий корпус , с рукояткой, установленную в корпусе с возможностью вращения гильзу , жестко закрепленные на ней двигатель и шпиндель с головкой под ключ на конце, размещенный в гильзе и кинематически связанный с выходным валом двигателя возбудитель поворотных колебаний, включающий дебалансные и приводной валы, связанные между собой зубчатыми колесами, о т л ичающийся тем, что, с целью повьиения долговечности и производительности , он снабжен упругим элементом растяжения, концы которого шарнирно закреплены на осях, установленных на торцах зубчатого колеса , закрепленного на приводном валу , и на торцах гильзы в плоскости ее симметрии по одну сторону от плоскости, проходящей через оси дебалансных валов, которые ориентированы так, что центры их масс перпендикулярны плоскости, проходящей че- { рез их оси,и смещены от нее в равлении затяжки резьбового соединения , а зубчатые колеса выполнены с с равным числом зубьев. 35 at) со 4;а

СОЮЗ СОВЕТСКИХ

СОЦ)4АЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) . (11) 3(51) В 25 В 21 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ . Ж: 110ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВ б (21) 3499687/25-28 (22) 14.10.82 (46) 15.01,84. Бюл, 9 2 (72) Е.Н. Иванов и С.А. Симонов (71) Брянский ордена Трудового Красного .Знамени технологический инсти-. тут (53) 621.883 (088.8) (56) 1 ° Авторское свидетельство СССР

Ì 794935, кл. В 25 В. 21/00, 1980.

2. Авторское свидетельство СССР

9 977144, кл. В 25. В 121/00, 1981 (прототип). (54)(57) ГАЙКОВЕРТ, содержащий корпус .с рукояткой, установленную в корпусе с возможностью вращения гильзу, жестко закрепленные на ней двигатель и шпиндель с головкой под ключ на конце, размещенный в гильзе и кинематически связанный с выходным валом двигателя возбудитель поворотных колебаний, включающий дебалансные и приводной валы, связанные между собой зубчатыми колесами, о т л ич а ю шийся тем, что, с целью повышения долговечности и производительности, он снабжен упругим элементом растяжения, концы которого шарнирно закреплены на осях, установленных на торцах зубчатого колеса, закрепленного на приводном валу, и на торцах гильзы в плоскости ее симметрии по одну сторону от плоскости, проходящей через оси дебалансных валов, которые ориентированы так, что центры их масс перпендикулярны плоскости, проходящей чеC реэ их оси>и смещены от нее в направлении затяжки резьбового соединения, а зубчатые колеса выполнены с равным числом зубьев.

1066 794

Изобретение относится к ручным механизированным инструментам и может быть использовано при монтажных и механосборочных работах для сборки и разборки резьбовых соединений, Известен гайковерт, содержащий корпус с рукояткой, размещенные в нем двигатель, установленную с возможностью вращения гильзу, основной и дополнительный возбудители поворотных колебаний и шпиндель с рабо- !О чей головкой на конце, при этом,ебалансные грузы возбудителей поворотных колебаний расфазированы относительно друг друга на угол Ji/4 радиан, а передаточные числа кинема- 5 тических цепей возбудителей отличаются вдвое 613.

Известный гайковерт имеет низкие производительность и срок работы.

Это обусловлено тем, что длительность полупериода затяжки реэьбового соединения примерно в 1 5 раза меньше длительности полупериода отвинчивания, при этом дополнительный возбудитель .оворотных. колебаний 25 работает на удвоенной частоте по отношению к основному, что ведет к сокращению ресурса работы его опор.

Наиболее близким к предлагаемому по.технической сущности. является гайковерт, содержащий корпус с рукояткой, установленную в корпусе возможностью вращения гильзу, жестко закрепленные на ней двигатель и шпиндель с головкой под ключ на конце, размещенный в гильзе и кинема- 35 тически связанный с выходным валом двигателя возбудитель поворотных колебаний, включающий дебалансные и приводной валы, связанные между собой зубчатыми колесами, Приводной 4О вал установлен эксцентрично оси гильзы и связан с валом двигателя карданным валом с шарнирами Гука по концам 521.

Недостаток гайковерта состоит в том, что он имеет низкие срок работы и производительность, которые обуславливаются сложностью конструкции и нетехнологичностью отдельных деталей.

Цель изобретения — повышение долговечности и производительности.

Поставленная цель достигается тем, что гайковерт, содержащий корпус с рукояткой, установленную в корпусе с воэможностью вращения гиль-55 зу, жестко закрепленные на ней двигатель ишпиндель с головкой под ключ на конце, размещенный в гильзе и кинематически связанный с выходным валом двигателя возбудитель поворот- 60 ных колебаний, включающий дебалансные и приводной валы, связанные между собой зубчатыми колесами, снабжен упругим элементом растяжения, концы которого шарнирно закреплены на осях, установленных на торцах зубчатого колеса, закрепленного на при-i водном валу, и на торцах гильзы в плоскости ее симметрии по одну сторону от плоскости, проходящей через оси дебалансных валов, которые ориентированы так, что центры их масс перпенцикулярны плоскости, проходящей через их оси, и смещены от нее в направлении затяжки реэьбового соединения, а зубчатые колеса выполнены с равным числом зубьев.

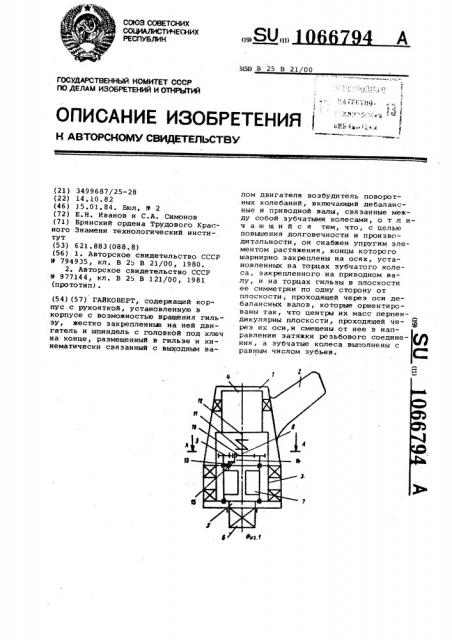

На фиг.1 изображена кинематическая схема гайковерта; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — график изменения динамического момента на шпинделе гайковерта.

Гайковерт содержит корпус 1 с рукояткой 2, установленную в корпусе 1 с возможностью вращения гильзу

3, жестко закрепленные на ней двигa" тель 4 и шпиндель 5 с головкой 6 под ключ, размещенный в гильзе 3 вОзбудитель поворотных колебаний, включающий дебалансные валы 7 и приводной вал 8, связанные между собой соответственно зубчатыми колесами 9 и 10, имеющими одинаковое число зубьев, при этом приводной вал В через упруго-демпфирующую муфту 11 соединен с выходным валом 12 двигателя 4, На торцах гильзы 3 и зубчатого колеса 10, закрепленного на приводном валу 8, установлены оси 13 и 14, на которых шарнирно закреплены концы упругого элемента 15 растяжения.

Все детали возбудителя поворотных колебаний размещены относительно гильзы 3 так, что оси 13 и 14 размещены в плоскости симметрии гильзы 3 и располагаются по одну сторону от плоскости, проходящей через оси дебалансных валов 7, которые, в свою очередь, ориентированы таким образом, что центры 16 их масс перпендикулярны плоскости, проходяшей через их оси, и смещены от нее в направлении затяжки реэьбовых соединений, Гайковерт работает следующим образом.

При запуске двигателя 4 вращение от его выходного вала 12 через упруго-демпфирующую муфту 11 передаетСя на приводной вал 8 и закрепленное на нем зубчатое колесо 10, далее через зубчатые колеса 9 — на дебалансные валы 7, которые вращаются с той же угловой скоростью, что и привод" ной вал 8.

При вращении дебалансных валов 7 возникающий вибрационный момент передается на шпиндель 5 и далее на затягиваемое реэьбовое соединение.

Одновременно с этим при вращении приводного вала 8 с зубчатым колесом

10 происходит периодическое растяжение упругого элемента 15, в резуль1066794 тате чего на гильзу 3, а следовательно, и на шпиндель 5 непосредственно передается момент, создаваемый упругим элементом 15, изменение которого находится в синусоидальной зависимости, т.е. она изменяется от нуля до максимума и наоборот. При этом в процессе работы гайковерта его шпиндель 5 испытывает суммарный момент от вращения дебелансных валов 7 вибрационный момент и элемента растяжения, который в полупериоды действия вибрационного момента на отвинчивание замедляет вращение дебалансных валов 7, тем самым уменьшая величину отрицательного момента, а в полупериоды действия вибрационного момента на затяжку ускоряет вращение дебалансных валов 7, тем самым увеличивая величину положительного момента. За счет упругого элемента растяжения сокращается время холостого хода и увеличивается время затяжки резьбового соединения, что и отражено на графике (фиг.3} изме10 нения динамического момента на шпинделе.

Изобретение дает возможность повысить производительность и надежность работы гайковерта.

4- jl
