Устройство для набора текста

Устройство для набора текста

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ НАБОРА ТЕКСТА, содержащее оригинал о держатель, привод вертикального перемещения оригиналодержателя , выделительную оптическую линзу и последовательно соединенные клавиатурный блок, входной кодирующий блок, знаковый индикатор, выходной блок памяти, блок записи на носитель, отличающееся тем, что, с целью повышения производительности и качества набора, оно имеет оптоэлектронный блок считывания знаков текста оригинала , счетчики числа знаков и пробелов оригинала и набора, блок сравнения показаний счетчиков, индикатор ошибки набора, регистр ввода числа знаков и пробелов корректируемых фрагментов оригинала, индикатор позиции считывания оригинала и привод горизонтального перемещения оригиналодержателя , при этом выходы оптоэлектронного .блока считывания соединены с входами индикатора позиции считывания оригинала и счетчика числа знаков и пробелов оригинала, входы блока сравнения соединены с выходами счетчиков числа знаков и пробелов оригинала и набора, а его выходы - с входами индикатора ошибки набора и выходного блока памяти, выходы клавиатурного блока соединены с входом выходного блока памяти, приводом горизонтального перемещения оригиналодержателя и с i входом регистра Бвода числа знаков и пробелов , выход которого соединен с входом (Л счетчика числа знаков и пробелов оригинала , а выход выходного блока памяти соединен с входом счетчика числа знаков и пробелов оригинала, а выход выходного блока памяти соединен с входом счетчика числа знаков и пробелов набора. О5 Gi ОО СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1066837 уд) В 41 В 25/00 т

L

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ! Н ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3220607/28-12 (22) 17.12.80 (46) 15.01.84. Бюл. № 2 (72) В. Ф. Бахмутский, В. В, Бондаренко, А. Г. Кан, А. С. Салко и В. Н. Шаховский (71) Украинский научно-исследовательский институт полиграфической промышленности (53) 681.616 (088.8) . (56) 1. Авторское свидетельство СССР № 290852, кл. В 41 В 25/00, 1970. (54) (57) УСТРОЙСТВО ДЛЯ НАБОРА

ТЕКСТА, содержащее оригиналодержатель, привод вертикального перемещения оригиналодержателя, выделительную оптическую линзу и последовательно соединенные клавиатурный блок, входной кодирующий блок, знаковый индикатор, выходной блок памяти, блок записи на носитель, отличдющееся тем, что, с целью повышения производительности и качества набора, оно имеет оптоэлектронный блок считывания знаков текста оригинала, счетчики числа знаков и пробелов оригинала и набора, блок сравнения показаний счетчиков, индикатор ошибки набора, регистр ввода числа знаков и пробелов корректируемых фрагментов оригинала, индикатор позиции считывания оригинала и привод горизонтального перемещения оригиналодержателя, при этом выходы оптоэлектронного блока считывания соединены с вхо. дами индикатора позиции считывания оригинала и счетчика числа знаков и пробелов оригинала, входы блока сравнения соединены с выходами счетчиков числа знаков и пробелов оригинала и набора, а его выходы — с входами индикатора ошибки набора и выходного блока памяти, выходы клавиатурного блока соединены с входом выходного блока памяти, приводом горизонтального перемещения оригиналодержателя и с входом регистра ввода числа знаков и пробелов, выход которого соединен с входом счетчика числа знаков и пробелов оригинала, а выход выходного блока памяти соединен с входом счетчика числа знаков и пробелов оригинала, а выход выходного блока памяти соединен с входом счетчика числа знаков и пробелов набора.

1066837

Изобретение относится к полиграфии, в частности к наборным процессам.

Известно устройство, содержащее оригиналодержатель с оригиналом, привод вертикального перемещения оригиналодержателя, выделительную оптическую линзу, последовательно соединенные клавиатурный блок, входной кодирующий блок, знаковый индикатор, выходной блок памяти, блок записи на носитель (1).

Недостатками известного устройства являются малая производительность и низкое качество набора, вызванные постоянным отвлечением наборщика на сличение набранного текста с оригиналом.

Цель изобретения — повышение производительности и качества набора.

Поставленная цель достигается тем, что устройство для набора текста, содержащее оригиналодержатель с оригийалом привод вертикального,перемещения оригиналодержателя, выделительную оптическую линзу, последовательно соединенные клавиатурный блок, входной кодирующий блок, знаковый индикатор, выходной блок памяти, блок записи на носитель, имеет оптоэлектронный блок считывания знаков текста оригинала, счетчики числа знаков и пробелов оригинала и набора, блок сравнения показаний счетчиков, индикатор ошибки набора, регистр ввода числа знаков и пробелов корректируемых фрагментов оригинала, индикатор позиции считывания оригийала и привод горизонтального перемещения оригиналодержателя, при этом выходы оптоэлектронного блока считывания соединены с вхо1 дами индикатора позиции считывания оригинала и счетчика числа знаков и пробелов оригинала, входы блока сравнения соединены с выходами счетчиков числа знаков и пробелов оригинала и набора, а его выходыс входами индикатора ошибки набора и выходного блока памяти, выходы клавиатурного блока соединены с входом выходного блока памяти, приводом горизонтального перемещения оригиналодержателя и с входом регистра ввода числа знаков и пробелов, выход которого соединен с входом счетчика числа знаков и пробелов оригинала, а выход выходного блока памяти соединен с входом счетчика числа знаков и пробелов набора. На чертеже изображена блок-схема предлагаемого устройства.

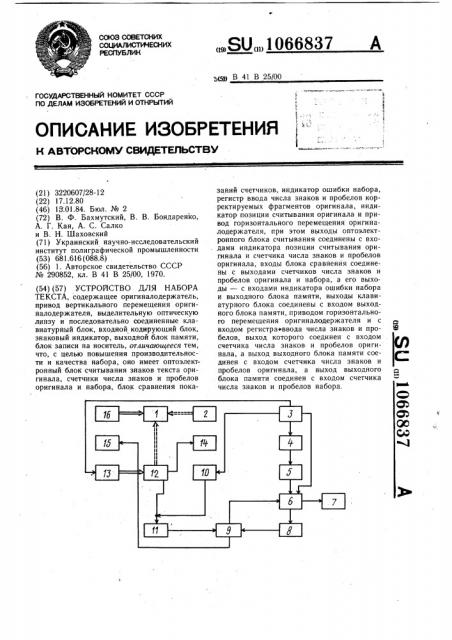

Устройство для набора текста содержит оригиналодержатель 1, выделительную линзу 2, последовательно соединенные клавиатурный блок 3, входной кодирующий блок 4, знаковый индикатор 5, выходной блок памяти 6 и блок 7 записи на носитель.

Устройство также содержит счетчик 8 числа знаков и пробелов набора, блок 9 сравнения показаний счетчиков, регистр 10 ввода числа знаков и пробелов корректируемых фрагментов оригинала, счетчик 11 числа знаков и пробелов оригинала, оптоэлектронный блок считывания 12, привод 13 горизонталь5. ного перемещения оригиналодержателя, индикатор 14 позиции считывания оригинала, индикатор ошибки набора 15 и привод 16 вертикального перемещения оригинала, при этом выходы .оптоэлектронного блока считывания 12 соединены с входами индикато10 ра 14 позиции считывания оригинала и счетчика 11 числа знаков и пробелов оригинала, входы блока сравнения 9 соединены с выходами счетчиков числа знаков и пробелов оригинала и набора 11 и 8, а его выходы — с входами индикатора ошибки набора 15 и выходного блока памяти 6, выходы клавиатур. ного блока 3 соединены с входом выходного блока памяти 6, приводом 13 горизонтального перемещения оригиналодержателя и с входом регистра 10 ввода числа знаков и

gp пробелов, выход которого соединен с входом счетчика 11 числа знаков и пробелов оригинала, а выход выходного блока памяти 6 соединен с входом счетчика 8 числа знаков и пробелов набора.

Устройство работает следующим образом.

Выполняется горизонтальное сканирование оригинала с помощью оптоэлектронного блока считывания 12. Число позиций сканирования соответствует количеству знаков и пробелов в полной строке оригинала. Поскольку оригиналы изготовляются на пишущих машинах с постоянным шагом перемещения каретки, то число позиций сканирования соответствует числу шагов в установленном горизонтальном формате, т.е. фиксировано. Начальный пробел строки, больший одного шага, рассматривается как абзацный отступ, а равный одному шагу — игнорируется; промежуточные и концевые пробелы, большие одного шага, рассматриваются как одинарные (кроме случая, когда за концевым пробелом следует абзацный отступ); концевой пробел после знака «дефис» игнорируется. Ошибочный пробел внутри слова, пропуск или добавление знака в слове, слова в абзаце, абзаца в блоке тре4 буют корректуры и специальной разметки.

Таковы простые и легко выполнимые требования к подготовке оригинала при работе на данном устройстве. Синхронность набора и сканирования оригинала обеспечиваются тем, что тактирующими импульсами, управляющими шаговым горизонтальным перемещением привода 13, являются импульсы, поступающие от любых клавиш наборного поля клавиатурного блока 3.

В каждой позиции считывания наличия знака или пробела с помощью оптоэлектрон55 ного блока считывания 12 оценивается отраженный оптический сигнал. Наличие в сканируемом поле изображения какого-либо

1066837.

3 знака (йезависимо от его начертания) модулирует (измеяяет) отраженный сигнал. Наличие такой модуляции идентифицируется как наличие знака, ее отсутствие — как наличие пробела. В состав блока 12 входит осветитель и сканирующий (позиционно-чувствительный) фотоприемник. Осветитель обеспечивает независимость от внешней осI вещеяности. Позиционно-чувствительный фотоприемник обеспечивает путем электронной коммутации входящих в его состав не- 10 скольких интегрально-чувствительных фотоприемников последовательное сканирование и считывание различных участков сканируемого поля. Выходные сигналы указанных фотоприемников, накопленные в течение определенного интервала времени, сравниваются с калиброванными значениями, соответствующими максимальному отраженному сигналу. Отклонение от калиброванного значения, превышающее некоторый порог, оценивается как наличие изображения знака яа данном участке (знаковый участок), отсутствие отклонения или значение отклонения, не превышающее указанный порог (например, вызванное дефектами бумаги), как отсутствие изображения знака яа данном участке (пробельный участок) . Если по завершении сканирования все участки оценены как пробельные, в позиции считывания фиксируется пробел; если хотя бы один участок оценен как знаковый, в позиции считывания фиксируется знак. В момент завершения сканирования блок 12 вырабатывает сигнал включения индикатора позиции считывания 14. Конструктивно индикатор 14 совмещен с блоком 12 таким образом, что световая метка находится в центре считывающей головки блока 12.

В момейт завершения сканирования и считывания блок 12 вырабатывает идентифицирующий код знака или пробела, который поступает ка счетчик 11 числа знаков и пробелов оригинала. Механически блок

12 связан с приводом 13 горизонтального 40 перемещения, а оптически — с оригиналом на оригиналодержателе 1. Выделительяая оптическая линза 2, положение которой относительно оригинала фиксировано, может быть помещена между считывающей го- 45 ловкой блока 12 и оригиналом, что не исключает наличия в считывающей головке отдельной выделительной линзы (для каждого знака) иди системы из нескольких выделительных лийз (по одной для каждого участка изображения). 50

С помощью счетчика 8 осуществляется подсчет числа набранных и считанных знаков в слове, набранных H считанных слов в абзаце, набранных и считанных абзацев, в текстовом блоке. Счетчики содержат несколько секций, одна из которых подсчиты- 5 вает идентифицирующие унитарные коды (импульсные сигналы) отдельных знаков, 4 другая — межсловных пробелов, третья— абзацных отступов и т.д. (количество секций определяется объемом текстового блока и его местом в издании: сообщение или статья, раздел, часть и т.д., а также используемыми при этом разделителями — отбивками, спусками и т.д.). Синхронизация работы указанных секций и счетчиков 8 и 11 в целом обеспечивается тем, что каждый вновь поступивший код набора, с клавиатурного блока 3, с одной стороны, поступает через блоки 4 — 6 на счетчик 8, причем в блоке 6 он идентифицируется как код знака или определенного пробела, а с другой стороны, он поступае на управление приводом

13 горизонтального перемещения и тем самым задает новую текущую позицию считывания, в которой устройство 12 вырабатывает соответствующий идентифицирующий код считанного знака поступающий на счетчик 11.

Далее в устройстве выполняется сравнение накопленных в счетчиках 8 и 11 сумм в блоке сравнения 9 кодов.

Поскольку каждый идентифицирующий код набора и оригинала поступает избирательйо на определенную секцию соответствующего счетчика (8 или 11), коды набора и оригинала сравниваются в блоке. 9 посекционно. Такое избирательное сравнение оказывается возможным благодаря тому, что идентифицирующие коды поступают на раздельные счетные входы секций, а накопленные в них суммы, соответствующие числу знаков в слове, числу слов в абзаце и т.д., поступают на блок 9 с параллельных выходов секционных счетных регистров. При этом каждый вновь поступивший идентифицирующий кад набора или оригинала сбра- . сывает содержимое счетного регистра предыдущей секции соответствующего счетчика (например, код межсловного пробела сбрасывает содержимое счетного регистра, накапливающего число знаков в слове), так что сравниваются именно текущие накопленные коды. Естественно, что сброс счетного регистра предыдущей секции осуществляется только после завершения сравнения кодов и получения на выходе блока 9 сигнала о совпадении кодов набора и оригинала. Соответствующие линии сброса на чертеже для простоты опущены.

Если в результате ошибки набора (считается, что ошибки сканирования и считывания .оригинала отсутствуют) коды накопленных сумм в счетных регистрах секций счетчиков 8 и 11 не совпадают, на выходе блока 9 получают сигнал о несовпадении кодов (ошибке набора) . Сигнал о совпадении кодов, помимо упомянутой подготовки сброса предыдущего результата, служит также для управления выходным блоком памяти

6, этот сигнал разрешает прохождение кодов текущего фрагмента набора на блок 7

1066837

Составитель Н. Боровков

Техред И. Верес Корректор О. Билак

Тираж 375 Подписное

Редактор Т. Веселова

Заказ 10727/19

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент>, г. Ужгород, ул. Проектная, 4 записи на носитель для регистрации на носитель и печатания контрольного оттиска.

Сигнал о несовпадении кодов поступает с выхода блока 9 на индикатор ошибки набора 15, сигнализирующий оператору-наборщику о необходимости перенабора, Одновременно отсутствие разрешающего сигнала на управляющем входе блока 6 запрещает вывод набранного фрагмента (например, слова) до устранения ошибки.

При обнаружении ошибки набора коды ошибочно набранных зйаков стираются в блоке памяти 6 воздействием с клавиатуры блока 3; одновременно воздействием с клавиатуры (специальной клавишей реверсирования) привод 13 горизонтального перемещения возвращают в исходную позицию сканирования ошибочного набранного фрагмента (контроль — по индикатору 14). Корректировку содержимого соответствующих регистров счетчиков 8 и 11 (обычно сброс секции счета знаков в слове и уменьшение 20 на единицу содержимого секции счета слов в абзаце) выполняют вручную, для чего указанные счетчики снабжают входами сброса и установки и контрольными индикаторами.

Повторное сканирование и набор фраг- мента с обнаруженной ошибкой набора выполняют аналогично вышеописанному. Существенное отличие возникает лишь в том случае, если ошибка обнаружена не в наборе, а в оригинале: при этом, если полная перепечатка страницы оригинала нежела- 30 тельна или трудоемка, а частичную перепечатку или корректуру фрагмента (слова, строки, абзаца) нельзя выполнить без нарушения позиций считывания (примером такой перепечатки может быть заклейка ошибочного слова вновь напечатанным с при- 35 водкой по вертикали и горизонтали или введение корректурного знака перестановки букв в слове, без изменения их общего числа), вместо автоматического сканирования корректурного фрагмента выполняют ручной 4О ввод предварительно подсчитанных данных (число знаков в слове, слов в абзаце), относящихся к этому фрагменту. Подсчет данных также выполняют вручную при корректуре или разметке оригинала к набору. При этом подсчитанное число знаков в откорреи. тированном слове указывают в межстрочном интервале, число слов в откорректированном абзаце — на левом поле абзаца, число абзацев в откорректировавном текстовом блоке — в поле отбивки, спуска или специального разделителя (черты, звездочки и т.п.).

Указанные числовые данные при небольшом обьеме корректуры оператор вводит со входом сброса и установки регистров счетчика

11; а при большом объеме (т.е. большом количестве корректируемых знаков, слов и т.д.) — с клавиатурного блока 3 через регистр 10 ввода числа знаков и пробелов корректируемых фрагментов оригинала, преобразующий введенные вручную параллельные коды в последовательные коды (после-. довательности счетных импульсов), поступающие на счетные входы регистров счетчика 11. При этом с клавиатуры блока 3 блокируется автоматическое сканирование оригинала при повторном наборе и выполняется ручное перемещение оптоэлектронного блока 12 к началу следующего за корректируемым фрагмента оригинала. Наряду с ручным управлением привода 13 горизонтального перемещения выполняется (при необходимости) ручное управление приводом вертикального перемещения 16. В остальном операции набора корректируемых фрагментов и работа устройства в этом режиме остаются прежними.

В усовершенствованном варианте предложенного устройства для устранения механического сканирования строки оригинала, т.е. горизонтального перемещения головки оптоэлектронного блока 12 с помощью привода 13, блок 12 выполняется в виде дискретного сканистора, количество фоточувствительйых ячеек которого соответствует количеству позиций знаков и пробелов в полной строке оригинала.

Изобретение позволяет повысить производительность устройства для набора текста и качество набора.
