Система нагрева, пропаривания и отсоса средней нижней подушки вертикальной установки для прессования брюк

Система нагрева, пропаривания и отсоса средней нижней подушки вертикальной установки для прессования брюк

Иллюстрации

Показать все

Реферат



СИСТЕМА НАГРЕВА, ПРОПАРИВАНИЯ И ОТСОСА СРЕДНЕЙ НИЖНЕЙ ПОДУШКИ . ВЕРТИКАЛЬНОЙ УСТАНОВКИ ДЛЯ ПРЕССОВА;НИЯ БРЮК, где плиты снабжены отверстиями для отсоса конденсата из поI лести пропаривания, с применением нагревающего трубопровода, камеры и клапана, отличающаяся тем, что на плитах 2,2 жестко установлены вертикальные направляющие 3,3, в которых размещены взаимно, связанные нагреваняцие трубки 9,9, и в корпусе средней нижней подушки встроена камера 5 для пара с отводом 6 конденсата, связанным с подводом 7 конденсата в нагреваквдие трубки 9,9, причем в камере 5 жестко установлено седло 20 с клапаном 13 и устьем 14, связанным с подводом 15 пара , в пропаривающие паропроводы 16,1 б, снабженные отверстиями,|ориентироваи . в направляницие 3,3. л

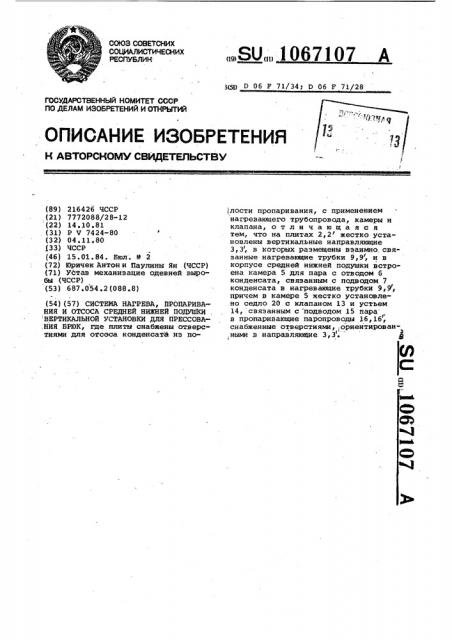

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (89) 216426 ЧССР ,(21) 7772088/28-12 (22) 14.10.81 .(31) P V 7424-80 (32) 04.11.80 (33) ЧССР (46) 15.01.84. Бюл. Р 2 (72) Юричек Антони Паулины Ян (ЧССР) (71) Устав механизацие одевней выробы (ЧССР) (53) 687.054 2 (088.8) (54) (57) CHCTENA HA1 ÐÅÂA QPOIIAPHBAНИЯ И OTCOCA СРЕДНЕЙ НИЖНЕЙ ПОДУШКИ ВЕРТИКАЛЬНОЙ УСТАНОВКИ ДЛЯ GPECCOBA,НИЯ БРЮК, где плиты снабжены отверстиями для отсеса конденсата из поÄÄSUÄÄ 1067107 А

1 0 D 06 F 71/34; D F 71/28 лости пропаривания, с применением нагревающего трубопровода, камеры и клапана, отличающаяся тем, что на плитах 2,2 жестко установлены вертикальные направляющие

3,3, в которых размещены взаимно.связанные нагревающие трубки 9,9, и в корпусе средней нижней подушки встроена камера 5 для пара с отводом 6 конденсата, связанным с подводом 7 конденсата в нагревающие трубки 9,Ф, причем в камере 5 жестко установлено седло 20 с клапаном 13 и устьем

14, связанным с подводом 15 пара (Ф в пропаривающие паропроводы 16,16, снабженные отверстиями, ориентированю )

2 ,ными в направляющие 3,3 ° 3

1067107

Изобретение относится к системе нагрева, пропаривания и отсоса средней поду аки вертикальной установки. для прессования брюк, применимой в швейном производстве, на фабриках химчистки и т.п.

В лучае прессования .брюк на горизонтальном прессе используются две. подушки, из которых одна, нижняя, является стабильной, другая, верхняя; подвижной. На нижнюю, стабильную 10 подушку размещают брюки, которые путем давления верхней подушки подвергаются прессовке. На этих подушках имеется достаток места для помещения камеры, служащей для подогрева и пропаривания. Пропаривание и отсос осуществляются через большое количество отверстий, выполненных на поверхности плиты„

Вертикальные установки для прессования брюк состоят иэ двух боковых и одной средней верхних и нижних подушек. Однако в то время как на боковых нижних подушках, так же как и на подушках горизонтального пресса, имеется достаток места для помещения камеры пропаривания по всей длине плиты, у средней нижней подушки, являющейся слишком узкой, т.е. кверху суживающейся, такой возможности нет. Ввиду этого система нагрева, пропаривания и отсоса средней нижней подушки нуждается в особом решении.

Известна, например, система, согласно которой пар подается в эмееоб- Зб разный нагревающий трубопровод, установленный в средней. нижней подушке, через который поступает в отвод конденсата в нижней части подушки.

Недостатком такого решения являет- 40 ся то, что сухой пар обладает тенденцией подниматься вверх,.и если даже в принудительном порядке, под давле-. нием, нагнетается в нагревающий трубопровод подушки, все же возникают потери тепла. Теплопередача в гладильные плиты у такого решения недостаточна. Подаваемый пар на плитах быстро охлаждается и конденсируется, в результате чего брюки недостаточно 5О пронариваются и, следовательно, прессование становится недоброкачественным. При неравномерном нагреве средней нижней подушки происходит неравномерное пропаривание брюк и тем саьым неравномерная прессовка. Кроме того, в случае, если хранилище пара находится вне подушки, пар должен преодолевать определенное расстояние, в результате чего он постепенно охлаждается уже до момента подачи 60 в подушку. Кроме того, конденсат отводится в сток, вследствие чего происходит потеря нагревающего вещества и тепла (заявка ФРГ 9 1760055 кл, D 06 Р 71/28, 1971), 65

Указанные недостатки устраняет предлагаемая система нагрева, пропаривания и отсоса нижней средней подушки вертикальной установки для прессования брюк, в которой на плитах подушки жестко установлены вертикальные направляющие, в которых размещены взаимно связанные нагревающие трубки, и в корпу"е средней нижней подушки встроена камера для пара с отводом конденсата, связанным с подводом конденсата в нагревающие трубки, причем в камере жестко установлено седло с клапаном и усть-. ем, связанным с подводом пара в пропаривающие паропроводы, снабженные отверстиями, ориентированными в направляющие.

Предлагаемая сисмета нагрева, пропаривания и отсоса имеет главным образом то преимущество, что полости направляющих, в которых уложены нагревающие трубки, достаточно нагреваются тепловым излучением, в то время как плиты обогреваются одновременно путем теплового излучения и теплопеРедачи. Пар из камеры проходит в полости пр9паривания, затем через направляющие, установленные на плитах, и через отверстия на плитах поступает на брюки, размещенные на подушке.

Поскольку направляющие нагреваются, пар поддерживается в достаточной температуре, так что конденсат не образуется. Кроме того, конденсат циклически используется в качестве теплоносителя в нагревающих трубках.

На фиг. 1 представлена средняя нижняя подушка, вид сбоку частичный разрез; на фиг. 2 — разрез A-A на фиг. 1; на фиг. 3 - средняя нижняя подушка, профиль; на фиг. 4 — разрез

Б-Б на фиг. 1.

В раму 1 средней нижней подушки по обеим ее сторонам жестко закреплена плиты 2,2, снабженные отверстиями

17 и 18, иэ которых часть отверстий

17 покрыта вертикальными направляющими 3,3, жестко установленными с внутренней стороны плит 2,2, (фиг ° 4), и служат для пропаривания брюк. Направляющие 3,3"на верхнем конце закрыты, на нижнем - открыты. Часть отверстий 18 на плитах 2,2 помещена ! вне направляющих 3,3 и служит для отсоса конденсата с подушки после прессовки брюк . В направляющих 3 расположена нагревающая трубка 9, связанная с помощью нрисоединительной трубки 10 с нагревающей трубкой 9 в направляющих 3 на противоположной стороне средней нижней подушки.

Нагревающая трубка 9,9 на подво1 де 7 снабжена термодинамическим конденсационным горшком 8 и выходит в отвод 11 (фиг. 3) . В нижней части средней нижней подушки встроена камера 5, снабженная подводом 4 пара,1067107

Дание.2 фиг.f и отводом б конденсата, связанным с подводом 7 теплоносителя в нагревающую трубку 9 . В камере 5 жестко установлено седло 20 с клапансм 13.

Отверстиями 12 седло 20 через клапан

13 связано с устьем 14 соединенным с подводом 15 пара. С подводом 15 связаны пропаривающие трубки,16,- 16 (фиг. 2), снабженные отверстиями, ориентированными в отверстия .направляющих 3,3 . В днище средней нижней подушки создано отверстие 19 для отсоса конденсата после прессовки брюк

Нагревающий конденсат поступает с отвода 6 конденсата в днище камеры

5 подвод 7 и термодинамический конденсационный горшок 8 в нагревающую трубку 9, уложенную в направляющих

3 с одной стороны средней нижней подушки, и через соединительную трубку 10 проходит в противоположную трубку 9 в направляющих З.с другой стороны средней нижней подушки, откуда через отвод 11 выходит наружу.

Через подвод 4 под определенным давлением нагнетается в камеру 5 сухой пар. Иэ камеры 5 сухой пар проходит через отверстия 12 в седле

20 и клапан 13, который в определенных интервалах пропускает сухой пар в устье 14, и откуда через подвод

5 15 и пропаривающие трубки 16,16 в

r полость направляющих 3,3, где пар проходит через отверстия 17, и через подложку воздействует на прессованные брюки. Поскольку полости в нап10 равляющих 3,3 постоянно нагреваются с помощью нагревающих трубок 9,9, пар поддерживается в требуемой температуре, в результате чего он не конденсирует. Отвод конденсата из камеры 5 осуществляется через отверстие б, связанное с подводом 7 теплоносителя. После пропаривания и прессовки брюк конденсат отсасывается через отверстия 18 между направляющими 3,3 и отверстие 19 в днище рамы 1.

Признано изобретением по результатам экспертизы, осуществленной

Ведомством по изобретательству Чехо25 слова кой Социалистической Республики. б

1067107

b-6
