Реферат



1. КОНДИЦИОНЕР, содержащий корпус, разделенный перегородкой на смежные отсеки, один из которых основной, снабжен воздухозаборными решетками воздуха помещения и наружного воздуха, испарителем холодильной мащины с вентилятором и воздуховыпускной рещеткой, а другой, вспомогательный, отсек подсоединен к воздухозаборной рещетке наружного воздуха и имеет вентилятор, воздуховыбросную решетку и расположенный между воздуховыбросной решеткой и решеткой наружного воздуха конденсатор с патрубками подвода и отвода хладагента, делчший этот на две полости, отличающийся тем, что, с целью сокращения энергозатрат на обработку воздуха, кондиционер снабжен дополнительными перегородкой и решеткой забора воздуха помещения, размещенными во вспомогательном отсеке з полости с воздуховыбросной решеткой, причем допол-нительная решетка выполнена в зоне патрубка отвода хладагента, а перегородка установлена с возможностью перемещения перпендикулярно конденсатору и делит полость на две части. 2. Кондиционер по п. 1, отличающийся тем, что, вентилятор во вспомогательном отсеке размещен & полости с воздуховыбросной решеткой между последней и дополнительной перегородкой. (Л о О5 оо о to

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН др F 24 F. 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.- " .!3

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ бросной решеткой и решеткой наружного воздуха конденсатор с патрубками подвода и отвода хладагента, делчщий этот отсек на две полости, отличающийся тем, что, с целью сокращения энергозатрат на обработку воздуха, кондиционер снабжен дополнительными перегородкой и решеткой забора воздуха помещения, размещенными во вспомогательном отсеке в полости с воздуховыбросной решеткой, причем дополнительная решетка выполнена в зоне патрубка отвода хладагента, а перегородка установлена с возможностью перемещения перпендикулярно конденсатору и делит полость на две части.

2. Кондиционер по п. 1, отличающийся тем, что, вентилятор во вспомогательном отсеке размещен в полости с воздуховыбросной решеткой между последней и дополнительной перегородкой.

СР

Cb 3

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3485185/29-06 (22) 24.08.82 (46) 15.01.84. Бюл. № 2 (72) А. Н. Янпольский (53) 697.94 (088.8) (56) 1. Ладыженский P. М. Кондиционирование воздуха. М., Госторгиздат, 1962, с. 302, рис. 139. (54) (57) 1. КОНДИЦИОНЕР, содержащий корпус, разделенный перегородкой на смежные отсеки, один из которых основной, снабжен воздухозаборными решетками воздуха помещения и наружного воздуха, испарителем холодильной машины с вентилятором и воздуховыпускной решеткой, а другой, вспомогательный, отсек подсоединен к воздухозаборной решетке наружного воздуха и имеет вентилятор, воздуховыбросную решетку и расположенный между воздуховы„„SU„„1067302 A

1067302

Зо

1

Изобретение относится к технике кондиционирования воздуха.

Известен кондиционер, содержащий корпус, разделенный перегородкой на смежные отсеки, один из которых основной, снабжен воздухозаборными решетками воздуха помещения и наружного воздуха, испарителем холодной машины с вентилятором и воздуховыпускной решеткой, а другой, вспомогательный, отсек подсоединен к воздухозаборной решетке наружного воздуха и имеет. вентилятор, воздуховыбросную решетку и расположенный между воздуховыбросной решеткой и решеткой. наружного воздуха конденсатор с патрубками подвода и отвода хладагента, делящий этот отсек на две полости (1).

Недостатком данного кондиционера являются значительные энергозатраты на обработку воздуха. Это обусловлено тем, что при смешивании воздуха помещения и наружного воздуха, подаваемого на охлаждение конденсатора, не обеспечивается переохлаждение сконденсировавшегося хладагента, а это приводит к нерациональным потерям энергии.

Цель изобретения — сокращение энергозатрат на обработку воздуха.

Поставленная цель достигается тем, что, кондиционер, содержащий корпус, разделенный перегородкой на смежные отсеки, один из которых, основной, снабжен воздухозаборными решетками воздуха помещения и наружного воздуха, испарителем холодной машины с вентилятором и воздуховыпускной решеткой, другой, вспомогательный, отсек подсоединей к воздухозаборной решетке наружного воздуха и имеет вентилятор, воздуховыбросную решетку и расположенный между воздуховыбросной решеткой и решеткой наружного воздуха конденсатор с патрубками подвода и отвода хладагента, делящий этот отсек на две полости, снабжен дополнительными перегородкой и ре шеткой забора воздуха помещения, размещенными во вспомогательном отсеке в полости с воздуховыбросной решеткой, причем дополнительная решетка выполнена в зоне патрубка отвода хладагента, а перегородка, установлена с возможностью перемещения перпендикулярно конденсатору и делит полость на две части.

Кроме того, вентилятор во вспомогательном отсеке размещен в полости с воздуховыбросной решеткой между последней и дополнительной перегородкой.

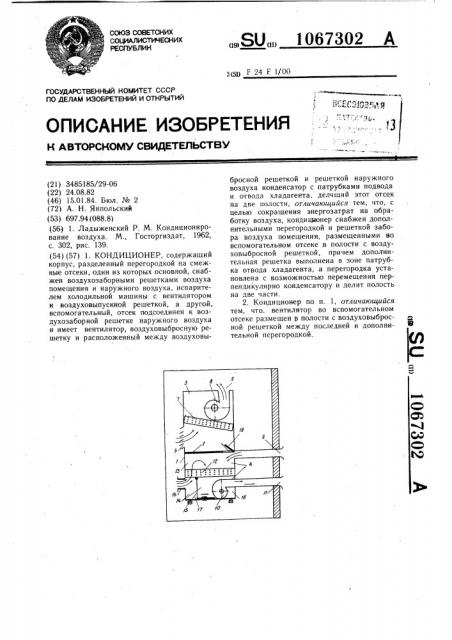

На чертеже приведена принципиальная схема кондиционера.

Кондиционер содержит корпус 1, разделенный перегородкой 2 на смежные отсеки 3 и 4, отсек 3, основной, снабжен воздухозаборными решетками 5 и 6 воздуха помещения и наружного воздуха, испарителем

7 холодильной машины с вентилятором 8 и воздуховыпускной решеткой 9, другой отсек

4, вспомогательный, подсоединен к воздухозаборной решетке 6 наружного воздуха и имеет вентилятор 10, воздуховыбросную решетку 11 и, расположенный между воздуховыбросной решеткой 11 и решеткой 6 наружного воздуха конденсатор 12 с патрубкамн подвода и отвода хладагента (не показаны), делящий отсек 4 на две полости

13 и 14. Кроме того, кондиционер снабжен дополнительными перегородкой 15 и решеткой 16 забора воздуха помещения, размещенными во вспомогательном отсеке 4 в полости 14 с воздуховыбросной решеткой

11, причем дополнительная решетка 16 выполнена в зоне патрубка отвода хладагента, а перегородка 15 установлена с возможностью перемещения перпендикулярно конденсатору 12 и делит полость 14 яа две части

17 и 18.

Вентилятор 10 во вспомогательном отсеке 4 размещен в полости 14 с воздуховыбросной решеткой 11 между последней и дополнительной перегородкой 15.

В перегородке 2 предусмотрен клапан 19.

Кондиционер работает следующим образом.

Воздух помещения обрабатывается в основном отсеке 3, проходя через решетку

5, испаритель 7 и воздуховыпускную решетку 9. Перемещение воздуха осуществляется вентилятором 8. Санитарная норма свежего наружного воздуха подсасывается через клапан 19.

Охлаждение конденсатора 12 осуществля ется потоком наружного воздуха, поступающего через решетку 6, и потоком воздуха помещения, забираемого через решетку 16 и проходящего через часть конденсатора 12, ограниченную перегородкой 15. При этом происходит утилизация холода (тепла) из воздуха помещения, что приводит к снижению температуры сконденсировавшегося хладагента и сокращению затрат энергии на получение холода в холодильной машине.
