Устройство для сушки во взвешенном состоянии рыхлого материала

Устройство для сушки во взвешенном состоянии рыхлого материала

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ СУПЖИ ВО ВЗВЕШЕННШ СОСТОЯНИИ РЫХЛОГО МАТЕРИАЛА, содержащее установленный в теплоизолированном кожухе с возможностью вращения относительно горизонтальной оси сетчатый барабан с загрузочньвпатрубком и средством подачи cyuJильнoгo агента, закрепленные вдоль оси барабана на его внутренней поверхности радиальные лопасти и установленные на пути движения сушильного агента в шахматном порядке вдоль оси барабана тормозные пластины, отличающееся тем, что, с целью повыпения эффективности процесса преимущественно при обработке отходов хлопкоочистительного производства, тормозные пластины вьтолнены в виде гребней, зубцы которых обращены к оси барабана, при этом высота пластин больше высоты радиальных лопастей , а рабочая площадь каждой пластины составляет не более 40% площади поперечного сечения барабана . Г /W ,1 г А

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГЬЙ (21! 3362859/28-12 (22) 05.12.81 (461 15.01.84. Бюл. N 2 (72l И..Т. Максудов, К.М. Салмин, Н.П. Егоров и Д.Г. Ким

{71! Центральный научно-исследовательский институт хлопкоочистительной промышленности (53! 677.051(088.8) (561 1. "Хлопковая промышленность", 1961, Р 3, Ташкент, с. 22-24. (54) (571 1. УСТРОЙСТВО ДЛЯ СУИКИ

ВО ВЗВЕШЕННОМ СОСТОЯНИИ РЫХЛОГО

MATEPHAJJA, содержащее установленный в теплоизолированном кожухе с возможностью вращения относительно горизонтальной оси сетчатый барабан с загрузочным патрубком и средствомÄÄSUÄÄ 1067321 А др F 26 В 11/04;Э 01 В 1/02! подачи сушильного агента, закрепленные вдоль оси барабана на его внутренней поверхности радиальные лопасти и установленные на пути движения сушильного агента в шахматном порядке вдоль оси барабана тормозные пластины, о т л и ч а ю щ ее с я тем, что, с целью повыаения эффективности процесса преимущественно при обработке отходов хлопкоочистительного производства, тормозные пластины выполнены в видегребней, зубцы которых обращены к оси барабана, при этом высота пластин больше высоты радиальных лопастей, а рабочая площадь каждой пластины составляет не более 40% площади поперечного сечения барабана.

1067321

2. Устройство по и. 1, о т л и- пластина установлена наклонно в сторону ч а ю щ е е с я тем, что каждая загрузочного патрубка под углом до 30 .

Изобретение относится к хлопкоочистительной промышленности и касается устройства для сушки и очистки от неорганических примесей отходов хлопкоочистительных заводов с целью получения из них кормового сырья.

Известна хлопковая сушилка, содержащая установленный с возможностью, вращения сетчатый барабан с лопастями на внутренней поверхности и тормозными пластинами, размещенными на внутренней поверхности барабана в шахматном порядке, для перемешивания и перемещения высушиваемого материала о. . загрузочного патрубка к разгрузочному (1 ).

Однако в этом устройстве не обеспечивается необходимое время пребывания материала в среде сушильного агента для его эффективного 20 нагрева с целью разложения пестицидов и очистки отходов от минеральных примесей.

Цель изобретения — повышение эффективности процесса преимущественно при обработке отходов хлопкоочистительного производства.

Указанная цель достигается тем, что в устройстве для сушки во взвешенном состоянии рыхлого материала, 3О содержащем установленный в теплоизолированном кожухе с возможностью вращения относительно горизонтальной оси сетчатый барабан с загрузочным патрубком и средством подачи 35 сушильного агента, закрепленные вдоль оси барабана íà его внутренней поверхности радиальные лопасти и установленные на пути движения сушильного агента в шахматном поряд- 4р ке вдоль оси барабана тормозные пластины, последние выполнены в виде гребней, зубцы которых обращены к оси барабана, при этом высота .пластин больше высоты радиальных лопастей, а рабочая плошадь каждой пластины составляет не более 40% площади поперечного сечения барабана.

Каждая пластина установлена наклонно в сторону загрузочного па- 5п трубка под углом до 30 о.

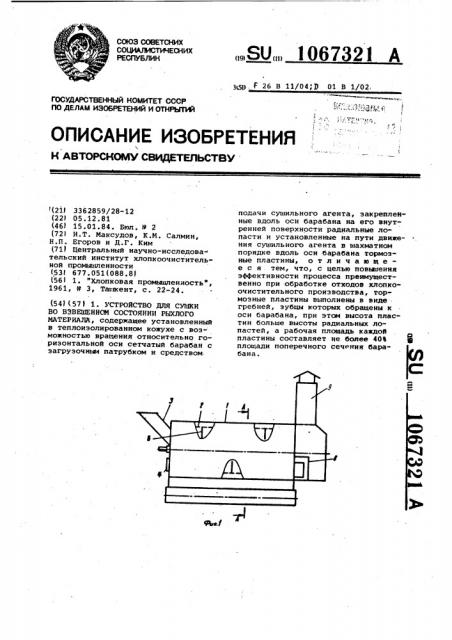

На фиг. 1 схематично изображено предлагаемое устройство для сушки во взвешенном состоянии рыхлого материала; на фиг. 2 — разрез А-А на фиг. 1.

Предлагаемое устройство содержит установленный в теплоизолированном кожухе 1 с возможностью вращения относительно горизонтальной оси сетчатый барабан 2 с загрузочным патрубком 3 и средством 4 подачи сушильного агента, закрепленные вдоль оси барабана на его внутренней поверхности радиальные лопасти 5, установленные на пути движения сушильного агента в шахматном порядке вдоль оси барабана тормозные пластины б, выполненные в виде гребней с зубцами, обращенными к оси барабана, винтовой конвейер 7, выгруэочное окно 8 и вытяжную трубу 9.

Отходы хлопкоочистительного завода подаются по патрубку 3 во вращающийся барабан 2, в который по патрубку 4 поступает сушильный агент.

Радиальные лопасти 5 барабана 2 захватывают отходы и подымают вверх.

В процессе падения с лопастей материал првнизывается сушильным агентом, в результате чего нагревается и поглощает испаряющуюся влагу. Под напором сушильного агента падающие с лопастей отходы смещаются вдоль барабана и при падении на его сетчатую поверхность подвергаются ударно-встряхивающему воздействию, в результате чего через отверстия барабана выделяются неорганические примеси: земля, песок, мелкий камень. Установленные на пути движения сушильного агента в шахматном порядке вдоль барабана тормозные пластины 6, выполненные в виде гребней, зубья которых по высоте превышают высоту радиальных лопастей 5, создают волнообразное движение сушильного агента и частиц обрабатываемого материа" ла, что способствует увеличению времени пребывания их в барабане, в среде сушильного агента.

Увеличение времени пребывания отходов в барабане достигается также при установке каждой тормозной пластины б наклонно в сторону загрузочного патрубка 3 под углом до 30 .

В этом случае часть материала, скользя по поверхности тормозной пластины, входит в поток сушильного агента против его движения и смещается им во время падения вдоль барабана на меньшую величину. Процесс многократно повторяется. Пройдя вдоль

1067321 Рив 2

ВНИИПИ Заказ 11190/43 Тираж 672 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 барабана, термообработанные и очищенные от неорганических примесей отходы (кормовое сырье ) выгружаются через окно 8 и следуют на последующую переработку. Выделившиеся в процессе очистки минеральные примеси попадают в нижнюю часть камеры 1, откуда выводятся винтовым конвейером 7.

Экспериментально установлено, что при перекрытии тормозными плас- 1О тинами 50% живого сечения барабана через загрузочный патрубок 3 проис ходит вЫбивание сушильного агента в таком количестве, что часть отходов выдувается в производственное 5 помещение. По мере уменьшения погружения пластин в барабан аэродинамическое сопротивление его уменьшается и соответственно уменьшается выбивание сушильного агента через питатель. Оно прекращается полностью при перекрытии 40% живого сечения барабана.

Отходы содержат значительное коли-25 чество волокнистых отходов (пух, свободное волокно, волокнистый улюк и т.д.), скорость витания кото- рых меньше скорости сушильного агента в барабане, однако в данном случае их уноса не происходит. Это объясняется тем, что, пройдя циклонразгрузитель (не показан), BQJIQKHHc тые отходы в результате вращения их с большой скоростью по коническим стенкам циклона сцепляются, образуя комки небольшого диаметра. Скорость витания комков волокна больше скорости движения сушильного агента, поэтому они не могут пролететь через барабан и далее в вытяжную трубу.

Расстояние в свету между зубцами гребней меньше, чем размер комков волокнистой массы. Комки волокнистой массы воздухопроницаемы, поэтому, двигаясь вдоль зубцов, они пронизываются сушильным агентом и прижимаются им к гребням, что приводит к увеличению времени воздействия на них сушильного агента; волокнистая масса сильнее прогревается, что способствует более полному разложению пестицидов.
