Класс 21а4, 74 № 106770

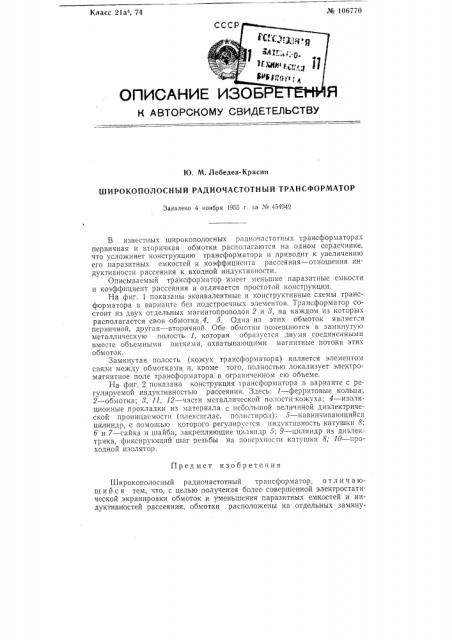

ОПИСАНИ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. М. Лебедев-Красин

ШИРОКОПОЛОСНЫЙ РАДИОЧАСТОТНЫЙ ТРАНСФОРМАТОР

Заявлено 4 ноября 1955 г. за ¹ 454942

В известных широкополосных радиочастотных трансформаторах первичная и вторичная обмотки располагаются на одном сердечнике, что усложняет конструкцию трансформатора и приводит к увеличению

его паразитных емкостей и коэффициента рассеяния — отношения индуктивности рассеяния к входной индуктивности.

Описываемый трансформатор имеет меньшие паразитные емкости и коэффициент рассеяния и отличается простотой конструкции.

На фиг. 1 показаны эквивалентные и конструктивные схемы трансформатора в варианте без подстроечных элементов, Трансформатор состоит из двух отдельных магнитопроводов 2 и 8, на каждом из которых располагается своя обмотка 4, 5. Одна из этих обмоток является первичной, другая — вторичной. Обе обмотки помещаются в замкнуту о металлическую полость 1, которая образуется двумя соединенными вместе объемными витками, охватывающими магнитные потоки этих оомоток.

Замкнутая полость (кожух трансформатора) является элементом связи между обмотками и, кроме того, полностью локализует электромагнитное поле трансформатора в ограниченном ею объеме.

На фиг. 2 показана конструкция трансформатора в варианте с регулируемой индуктивностью рассеяния. Здесь: 1 — ферритовые кольца;

2 — обмотка; 8, 11, 12 — части металлической полости-кожуха; 4 — изоляционные прокладки из материала с небольшой величиной диэлектрической проницаемости (плексиглас, полпстирол); 5 — навинчивающийся цилиндр, с помощью которого регулируется индуктивность катушки 8; б и 7 — гайка и шайба, закрепляющие цилиндр 5; 9 — цилиндр из диэлектрика, фиксирующий шаг резьбы на поверхности катушки 8; 10 — проходной изолятор, Предмет изобретения

Широкополосный радиочастотный трансформатор, о т л и ч а ющ и v ся тем, что, с целью получения более совершенной электростатической экранировки обмоток и уменьшения паразитных емкостей и индуктивностей рассеяния, обмотки расположены на отдельных замкнуX 106770 тых магнитопроводах, образованных тороидальными сердечниками, которые охватываются замкнутой металлической полостью, служащей одновременно консулом "- трайсформатора и обеспечивающей электромаг. нитную связь между обмоа.ками. !
