Ремизоподъемная каретка для ткацкого станка

Ремизоподъемная каретка для ткацкого станка

Иллюстрации

Показать все

Реферат

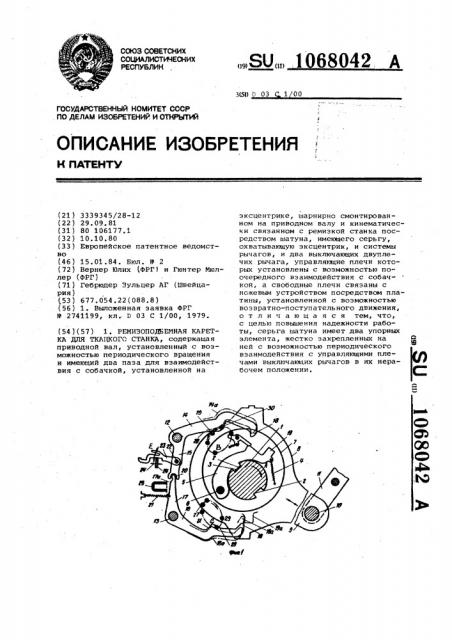

СОЮЗ СОВЕТСНИХ

COLlHAËÈÑÒÈ×ЕСНИХ

РЕСПУБЛИК (19) (11) 3(51) D 03 1 00 4

ОПИСАНИЕ ИЗО6РЕТЕНИЯ

К flATEHTV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3339345/28-12 (22 ) 29. 09. 81 (31 ) 80 106177. 1 (32 ) 10. 10. 80 (33) Европейское патентное ведомство (46) 15.01.84. Вюл. 9 2 (72) Вернер Юлих (ФРГ) и Гюнтер Мюллер (ФРГ) (71) Гебрюдер Зульцер АГ (Швейцария) (53) 677.054.22(088.8) (56) 1 ° Выложенная заявка ФРГ

9 2741199, кл.. D 03 С 1/00, 1979. (54 )(57) 1. РЕМИЗОПОДБЕМНАЯ КАРЕТКА ДЛЯ ТКАПКОГО СТАНКА, содержащая приводной вал, установленный с возможностью периодического вращения и имеющий два паза для взаимодействия с собачкой, установленной на эксцентрике, шарнирно смонтированном на приводном валу и кинематически связанном с ремизкой станка посредством шатуна, имеющего серьгу, охватывающую эксцентрик, и системы рычагов, и два выключающих двуплечих рычага, управляющие плечи которых установлены с возможностью поочередного взаимодействия с собачкой, а свободные плечи связаны с ножевым устройством посредством платины, установленной с воэможностью возвратно-поступательного движения, отличающаяся тем, что, с целью повышения надежности работы, серьга шатуна имеет два упорных элемента, жестко закрепленных на ней с воэможностью периодического взаимодействия с управляющими плечами выключающих рычагов в их нерабочем положении.

1068042 вз аимодей ст5Î

2. Кареткапоп. 1, отличаю щ а я с я тем, что выключающие рычаги имеют на управляющих плечах профилированные поверхности для вз аимодействия с упоными элементами серьги и вы1

Изобретение относится к конструкции ротационной ремизоподъемной ка ретки ткацкого станка, в которой преобразователь движения (эксцентрик) соединяется и разъединяетсясогласйо заданной программе с валом, совершающим периодическое вращение.

Известна ротационная ремизоподьемная каретка для ткацкого станка, содержащая установленный с возможностью периодического вращения привоцной вал, имеющий два паза для взаимодействия с собачкой, установленной на эксцентрике, шарнирно смонтированном на приводном валу и кинематически связанном с ремизкой ткацкого станка посредством шатуна, имеющего серьгу, охватывающую эксцентрик, и системы рычагов, и два выключающих двуплечих рычага, управляющие плечи которых установле- 20 ны в возможностью поочередного взаимодействия с собачкой, а свободные плечи связаны с .ножевым устройством посредством платины, установленной с вазможностью возвратно-поступа- 25 тельного движения (11.

Недостатком известного решения является то, что выключающие рычаги не имеют никакой кинематической связи с серьгой шатуна, вследствие че- g(} го имеется вероятность несвоевременного попадания управляющих плеч укаэанных рычагов в зону действия деталей, вращающихся вместе с эксцентрикай. В связи с этим возможно 35 повреждение деталей каретки.

Цель изобретения — повышение надежности каретки путем устранения воэможности несвоевременного попадания управляющих плеч выключающих рычагов в зону действия деталей, вращающихся вместе с эксцентриком.

Указанная цель достигается тем, что ремизоподъемная каретка для ткацкого станка, содержащая приводной вал, установленный с возможностью периодического вращения и имеющий два паза для взаимодействия с собачкой, установленной на эксцентрике, шарнирно смонтированном на приводном валу.и кинематически связанном g ремизкой станка посредством шатуна, имеющего серьгу, охваемки для пре краше ни я вия с ними.

3. Каретка по и. 1, о т л и ч а ю щ а я с я тем, что свободные плечи выключающих рычагов шарнирно соединены между собой.

1 тывающую эксцентрик, и системы рычагов, и два выключаюших двуплечных рычага, управляющие плечи которых установлены .с воэможностью поочередного взаимодействия с собачкой, а свободные плечи связаны с ножевым устройством посредством пластины, установленной с возможностью возвратно-поступательного движения, серьга шатуна имеет два упорных элемента, жестко закрепленных на ней с возможностью периодйческого взаимо действия с управляющими плечами выключающих рычагов в их нерабочем положении.

При этом выключающие рычаги имеют на управляющих плечах профилирован ные поверхности для взаимодействия с укаэанными упорными элементами и выемки для прекращения взаимодействия с ними.

Свободные же плечи выключающих рычагов шарнирно соединены между собой. На фиг." 1 и 2 показан механизм в двух положениях.

Приводной вал 1 имеет два паза 2, в одном из них размещается выступ

3 подпружиненной пружиной 4 собачки

5, вращательно установленной на штифте 6, который закреплен на эксцентрике 7, установленном с возможщ стью вращения на валу 1. Эксцентрик 7 охватывается серьгой 8 шатуна 9, который в точке 10 шарнирно соединен с рычагом 11, кинематически связанным с ремизкой. Эксцентрик 7, ша;тун 9, рычаг 11 вместе составляют привод ремиэки. Число таких приводов, установленных на валу 1, соответст вует числу ремизок ткацкого станка. Для взаимодействия с собачкой 5 на осях 12 и 13 установлены с воэможностью поворота выключающие рычаги 14-...17, управляющие плечи 14 и 16 которых имеют крюки 18 для взаимодействия с выступам 19 собач» ки 5. Свободные плечи 15 и 17 этих рачагов шарнирно связаны между собой в точке 20. Плечо 17 подпружинено пружиной 21, плечо 15 соединено шарнирно в точке 22 с платиной 23, установленной с возможностью взаимодействия с ножом 24 согласно заданной программе. Для ограничения

1068042 хода системы выключающих рычагов под действием пружины 21 на прошив плеча 17 установлен упор ."5. На серьге 8 жестко закреплены два упорных элемента в виде роликов 26 и

27, против управляющих плеч 14 и 16, на которых для взаимодействия с роликами 26 и 27 имеются профилированные поверхности 28 и 29, а также выемки 30 и 31.

Во время работы каретки вал 1 совершает периодическое (с периодом

180О) вращение по стрелке A. При включенной собачке 5 эксцентрик

7 вращается вместе с валом 1, переводя привод ремизки из одного мертвого положения в другое. При этом выступ 19 собачки 5 свободно проходит .под управляющим плечом 14, не задевая крюка 18 (фиг. 1). Вместе с этим ролик .26, перемещающийся по овальной траектории В, воздействует на профилированную поверхность 28 управляющего плеча 14 и поворачивает его, а вместе с тем и всю систему выключающих рычагов

14-17 наружу, гарантируя необходимый зазор между крюком 18 и деталями, вращающимися вместе с эксцентриком

7. Это страхующее действие ролика

26 продолжается, пока он не пройдет участок Ъ овальной траектории В и не:попадет в зону выемки .30 управляющего плеча 14. После этого выключакщие рычаги 14 и 17 под действием пружины 21 ьюгут поворачиваться внутрь, т.е. к валу 1 (позиция 18а крюка 18 управляющего плеча 16), и могут осуществлять выключение собачки 5, если это предусмотрено по программе.

Если же по программе не предусмотрено выключение и эксцентрик 7 должен продолжать свое вращение, то нож 24, занимая свое крайнее . правое положение 24а (фиг. 2), ставит выключающие рычаги 14-17 в,положение, обозначенное сплошной линией. Упорный ролик 27, перемещаясь по овальной траектории ) набегает на профильную поверхность 29 управ5 ляющего плеча 16 и отводит рычаги

14 по 17 еще дальше наружу, т.е. от вала 1. При этом управляющие плечи занимают положение 14а н 16а, обозначенные штрихпунктирной линией.

Период времени, когда ролик 27 проходит участок 8 овальной траектории р, рычаги 14 — 17 остаются в отведенном положении, соответствующим 14а и 16а, а когда ролик 27 попадает в зону выямки 31 на плече 16 рычаги 14-17 могут снова под действием пружины 21 поворачиваться внутрь, т.е. к валу 1. При этом снова крюк 18 плеча 14, воздействуя ,на выступ 19 собачки 5, может осу> ществлять выключение эксцентрика 7, если это будет предусмотрено по програьвюе.

Благодаря тому, что упорные ролики 26 и 27 соответственно набегают на профилированные поверхности

28 и 29 приблизительно в момент, когда нож 24 занимает положение 24 а (крайнее правое), платина 23 отрывается от ножа 24 и занимает положение

3О 23 (фиг. 2 ) . При этом образуется зазор Е между ножс)м 24 и платиной 23, и тем саьым обеспечивается опережающий ход платины 23, а вместе с тем разгрузка ножа 24 в тот момент

З5 рабочего хода, когда имеет место максимальное усилие от пружин 21 выключающих рычагов.

Таким образом, ролики 26 и 27 и профилированные поверхности 28 и 29, выполняя страхующие функции, обеспечивают также значительное снижение нагрузок в приводе ножа 24 ремизоподъемной каретки.
