Инерционный пульсатор

Инерционный пульсатор

Иллюстрации

Показать все

Реферат



ИНЕРЦИОННЫЙ ПУЛЬСАТОР, со|;ержавдий корпус, размещенные в нем напротив друга с возможностью осевого перемещения две массы с осевыми ступенчатыми каналами, размещенные в них плунжеры и стержни, два ферромагнитных сердечника, установленные соосно между массами исвязанные с плунжерами, отличающийс я тем, что, с целью повышения удельной мощности, на торце одного из сердечников, обращенном к другому, выполнена осевая направляющая, взаимодействующая с другим сердечником, а плунжеры связаны с массами резьбовьтми соединениями с одинаковым направлением резьбы, угол подъема винтовой линии .которой больше угла трения. -§

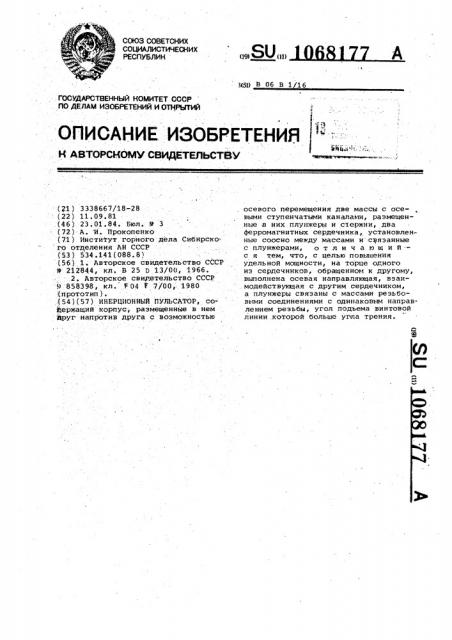

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И)

3(51) В 06 В 1 16. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 3338667/18-28 (22) 11.09.81 .(46) 23.01.84. Вюл. )) 3 (72) A. И. Прокопенко (71) Инстйтут горного дела Сибирско го отделения AH СССР (53) 534.141(088.8) (56) 1. Авторское свидетельство СССР

9 212844, кл. В 25 D 13/00, 1966.

2. Авторское свидетельство СССР

Р 858398, кл. F04 Т 7/00, 1980 (прототип ) . (54)(57) ИНЕРЦИОННЫЙ ПУЛЬСАТОР, со)держащий корпус; размещенные в нем

) руг напротив друга с воэможностью. осевого перемещения две массы с осевыми ступенчатыми каналами, размещенные в них плунжеры и стержни, два ферромагнитных сердечника, установленные соосно между массами и связанные с плунжерами, о т л и ч а ю щ и й-с я тем, что, с целью повышения удельной мощности, на торце одного из сердечников, обращенном к другому, выполнена осевая направляющая, взаи .модействующая с другим сердечником, а плунжеры связаны с массами резьбовнми соединениями с одинаковым направлением резьбы, угол подъема винтовой линии .которой больше угла трения.

1 Об 81 77

Изобретение относится к вибрационной -ехнике и может использоваться в качестве компрессора, насоса и т.д.

Известен электромагнитный молоток, содержаций магнитопровод, две обмотки, включенные н противофазе, и дне управляемые массы с буфернымй пружинами П.1 .

Однако это устройство имеет малую удельную мощность и малый КПД.

Наиболее близким к изобретению является инерционный пульсатор, .содержащий корпус, размещенные в нем друг напротив друга с возможностью осевого перемещения две >лассы с осевЫми ступенчатыми каналами, размещен-15 ные в них плунжеры и стержни, два ферромагнитных сердечника, установленные соосно между массами и снязанные с плунжерами, причем массы установлены с нозмсжностью осевого перемещения относительно плунжерон „21 .Недостатком известного устройства яВляется то, что .невозможно исполь— зонать кинетическую энергию вращения масс. 25

Цель изобретения — повышение удель. ной моцности инерционного пульсатора.

Поставленная цель достиг-ется тем, что в инерционном пульсаторе, содержащем корпус, размещенные н нем друг напротив друга с нозмо>кностью .: .ного перемещения дне массы с осевыми ступенчатыми каналами, размещенные н них плунжеры и стержни„. дна ферромаг. нитных сердечника, установленные соосно между массами и связанные с плун>керами, на торце одного из сердечников, обраценном к другому, ныпОлнена осевая направляющая, взаимодействующая с другим сердечником,. а плунжеры связаны с масса>кл резьбоными ;f0 соединениями с одинаконым направлени-. ем резьбы, угол подъема ви-"òîâîé линии которой больше угла трения, На чертеже изображен инерциоп":ü:é пульсатор. 4З

Инерционный пульсатс р содержит корпус 1, дне подвижные массы 2 и 3„ н осевых ступенчатых каналах которых установлены стержни 4 и 5. Стержень

5 закреплен н корпусе гайкой 6 с возможностью ограниченного перемецения и снабжен пружиной 7 и ограничителем 8 хода. В ступенчатых каналах масс 2 и 3 со сторон, имеккцих расточ.к> большего диаметра, размещены плун-55

>керн 9 и 10, представляющие собой с массами 2 и 3 резьбоные соединения

11 и 12, причем угол подъема винто-вой линии больше угла трения. Проти-. воположные концы каждого плунжера 9 60 и 10 жестко связаны с ферромагнитными сердечниками 13 и 14 электромагни"та 15. Сердечник 14 имеет напранляюцую 16, которая входит н отверстие сердечника 1 3 и удерживает его от прсэнорота при помощи шпонки 17. Между сердечниками 13 и 14 установлена пру>кина 18. устройстно работает следующим образом.

При подаче тока в силовую обмотку электромагнита 15 оба сердечника 13 и и 14 начинают втягиваться внутрь электромагнита 15. Поскольку плунжеры

9 и 10 жестко связаны с сердечниками

13 и 14, они также начинают двигаться навстречу друг другу. Так как плоцадь сечения плунжеров 9 и 10 больше плоцадей сечения стержней 4 .и

5, в силу несжимаемости жидкости, заключенной в полостях между плунжерами 9 и 10 и стер>киями 4 и 5, массы 2 и 3 под действием сил данленйя внешней среды или пружин (не показаны > начинают также двигаться навстречу друг другу, а их скорости движений больше скорости плунжеров 9 и 10, поэтому и путь . массы 2 и ° 3 проходят больший, чем плунжеры 9 и 10.

Так как на части плунжерон 9 и 10 входящих в массы 2 и 3, выполнены резьбовые соединения 11 и 12, угол подъема винтовой линии которых больше угла трения, массы 2 и 3 при своем поступательном движении вращаются.

При вращении масс 2 и 3 плунжеры 9 и

10 не вращаются, так как они закреплены от проворота при помощи шпонки

17 на направляющей 16.

Величина хода глассы 3 относительно стержня 5 до ограничителя 8 хода соотнетстнует ходу сердечника 14 до соударения с сердечником 13. При соударении сердечников 13 и 14 orpa azтель 8 хода упирается в торцоную поверхность 19, образованную ступенчатой расточкой канала массы 3.

Вследствие того, что масса 3 прекращает свое поступательное движение относительно стержня 5 и одновременно прекращает свое движение плунжер 10, так как он жестко связан с сердечником 34, поступательная и вращательная энергия массы 3 переходит в давление среды в полости, образован ной между плунжером 10 и стержнем 5.

При этом относительно неподвижная система масса 3 — стержень 5 - плунжер 10 начинает совершать движение после соударения сердечйиков 13 и 14 на величину хода, который обусловлен изменение>л объема в полости, заключенной между стержнем 4 и плунжером

9 в канале массы 2 вследствие выдвижения стержня инструмента ) 4 для совершения полезной работы. При соударении сердечников 13 и 14 плунжер

9 также прекращает свое поступательное движение и давление в полости, заключенной между стержнем 4 и плун>кером 9, резко повышается эа счет поступательного и врацательного дви1068177

Составитель A. Авдеев

Редактор С. Саенко Техред Т.Маточка Корректор, А, Ференц

Тираж 473 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Закаэ 11361/7

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 жения массы 2 и действует на стермень 4.

Перед соударением сердечников 13 и 14 питание обмоток электромагнита

15 отключается и холостой ход сердеч- 5 ников, а следовательно, и движение масс 2 и 3 в противоположном направлении осуцествляются под действием пружины 18.

Далее цикл повторяетсяю

Таким обраэом, удельная модность предлагаемого инерционного пульсатора повышается на 206.
