Устройство для включения и отключения рукоятки механизма подачи

Устройство для включения и отключения рукоятки механизма подачи

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО.дая ВКЛЮЧЕНИЯ И ОТКЛЮЧЕНИЯ РУКОЯТКИ МЕХАНИЗМА ПОДАЧИ , содерх ащее маховичок и центральную шестерню, жестко .закрепленные на приводном валу, свободно установленное на последнем водило, сухарь, размещенный в водиле, рукоятку , с возможностью поворота установленную всухаре, шестерни, взаимодействующие между собой, одна из которых установлена на рукоятке, а другая взаимодействует с приводным валом, отличающееся тем, что, с целью упрощения конструкции , другая шестерня установлена на сухаре, а последний шарнирно соединен с водилом с возможностью поворота относительно него в плоскости, перпендикулярной оси вращения приводно1 о вала. (Л С о 00 t43 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

П9) (И), ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВ/

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3450928/25-28 (22) 08.06.82 (46) 23.01,84. Бюл. М 3 (72) Е.Ф.Бокк и N.A.Áåëèöêèé (71) Рязанское специальное конструкторское бюро станкостроения (53) 621-941-229 ° 2(088 ° 8) (56 ) 1. Авторское свидетельство СССР

М 621462, кл. В 23 В 21/00, 1979, (54)(57) УСТРОЙСТВО ДЛЯ ВКЛЮЧЕНИЯ И ОТКЛЮЧЕНИЯ РУКОЯТКИ ИЕХАНИЭИА ПОДАЧИ, содержащее маховичок и центральную шестерню, жестко закрепленные на приводном валу, свободно ус3(5Н В 23 В 21/00; F 16 Н 5 10 тановленное на последнем водило, сухарь, размещенный в водиле, рукоятку, с воэможностью поворота ус- . тановленную в сухаре, шестерни, взаимодействующие между собой, одна из которых установлена .иа рукоятке, а другая взаимодейству-т с приводным валом, о т л и ч а ю щ е е с я .тем, что, с целью упрощения конструкции, другая шестерня установлена на. сухаре, а последний шарнирно соединен с водилом с воэможностью поворота относительно него в плоскости, перпендикулярной оси вращения приводного вала.

1Об823О

Изобретение относится к устройст-. вам механизмов подачи металлорежущих станков м может быть использовано в других отраслях промышленности.

Известно устройство для включения и отключения рукоятки механизма подачи, содержащее маховичок и центральную шестерню, жестко закрепленные на приводном валу, свободно установленное на последнем водило, су- 10 харь, размещенный в водиле, рукоятку,с возможностью поворота установленную в сухаре, шестерни, взаимодействующие между собой, одна из которых установлена на рукоятке, а 15 другая взаимодействует с приводным валом и установлена в водиле. Сухарь в устройстве выполнен подпружиненным и снабжен фрикционной накладкой, взаимодействующей с соответствующей поверхностью в маховике при приложении усилия к рукоятке 1 .

Недостатками устройства являются смежность конструкции и необходимость обеспечения постоянного контак-2 та фрикционной накладки с маховичком

25 путем приложения значительного усилия к рукоятке.

Целью изобретения является упрощение конструкции устройства.

Указанная цель достигается тем, что в устройстве для включения и отключения рукоятки механизма подачи, содержащем маховичок и центральную шестерню, жестко закреплен. ные на приводном валу, свободно З5 установленное на йоследнем водило, сухарь, размещенный в водиле, рукоятку, с возможностью поворота установленную в сухаре, шестерни, взаимодействующие между собой, одна иэ которых установлена на рукоятке, а другая взаимодействует с приводным валом, другая шестерня установлена на сухаре,а последний шарнирно соедйнен с водилом с возможностью поворота относительно него в плосности, перпендикулярной оси вращения приводного вала.

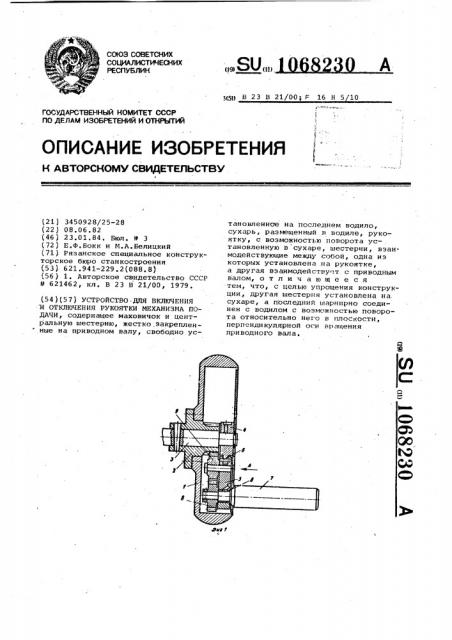

На фиг, 1 показано устройство, общий вид; на фиг. 2 - вид А на фи.г. 1.

Устройство для включения и отключения рукоятки механизма подачи содержит маховичок 1, центральную шестерню 2, жестко закрепленные на приводном валу 3, водило 4, свободно установленное на приводном валу 3, сухарь 5, шарнирно с помощью оси 6 закрепленный на водиле 4. В сухаре

5 установлена рукоятка 7 с шестерней

8, а также другая шестерня 9, взаимодействующая с шестернями 2 н 8 °

Устройство работает следующим образом.

При ручной подаче оператор отклоняет рукоятку 7 по ходу вращения маховичка 1, сухарь 5 поворачивается относительно водила 4 вокруг оси б, заклинивая шестерни 2 и 9, и происходит вращение маховичка вместе с приводным валом.

При механической подаче рукоятка

7 находится в ниж««ем положении и вращается вокруг своей оси.

Применение предлагаемого устройства облегчает работу оператора, исключая проскальзывание при ручном приводе.

ВНИИПИ Заказ 11368/9

Тираж 1042 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
