Устройство для подъема из воды и погрузки на судно плавучего длинномерного цилиндрического изделия

Устройство для подъема из воды и погрузки на судно плавучего длинномерного цилиндрического изделия

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПОДЪЕМА ИЗ ВОДЫ И ПОГРУЗКИ НА СУДНО ПЛАВУЧЕГО ДЛИННОМЕРНОГО ЦИЛИНДРИЧЕСКОГО ИЗДЕЛИЯ, содержащее штангу с прикрепленным к ней несущим элементом в виде U-образных вил и размещенные на последних трубчатые направляющие элементы из эластичного антифрикционного материала, в которых распачожен тросовый захват типа «мертвая пет11Я с коушами на концах, отличающееся тем, что, с целью повышения надежности, направляющие элементы свободно насажены на вилы и выполнены в виде замкнутых втулок, а трос включает в себя по меньщей мере два щланга. а СХ5

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН у р, f3 66 С 1/14; В 63 С ?/20

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMAОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 2973091/29-11 (22) 14.08.80 (46) 23.01.84.Бюл. № 3 (72) В. Е Ткачев (53) 621.86.061 (088.8) (56) I. Патент США ¹ 384 1685, кл. 294-,19, 1975. (прототип). (54) (57) УСГРОЛСТВО ДЛЯ ПОДЪЕМА

ИЗ ВОДЫ И ПОГРУЗКИ HA СУДНО ПЛАВУЧЕГО ДЛИННОМЕРНОГО ЦИЛИНД-РИЧЕСКОГО ИЗДЕЛИЯ, содержащее

„SU„„1068367 A штангу с прикрепленным к ней несущим элементом в виде U-образных вил и размещенные на последних трубчатые направляющие элементы из эластичного антифрикционного материала, в которых расположен тросовый захват типа «мертвая пет,ля» с коушами на кондах, отличающееся .тем, что, с делью повьппения надежности, направляющие- элементы свободно насаже ны на вилы и выполнены в виде замкнутых втулок, а трос включает в себя по меньшей мере два шланга.

1068367

Изобретение относится к грузозахватным устройствам и предназначено для подьема из воды и погрузки на судно плавучих длинномерпых цилиндрических изде лий.

Известно устройство для подъема. из воды и погрузки на судно плавучего длийпомерного цилиндрического изделия, содержащее штангу с прикрепленным к пей 11есущим элементом в виде U-образных вил и ,.размещенные на последних трубчатые нап равляющие элементы из эластичного анти. фрикциояного материала, в которых распо ложен тросовый захват типа «мертвая петля» с коушами на концах f1).

Недостатком известного устройства яв ляется небезопасность улавливания и за стропки плавучего изделия.

Цель изобретения .— повышение надежности.

Поставленная цель достигается тем, что в устройстве для подъема из воды и пог- 20 рузки па судно плавучего длипномерного цилиндрического изделия, содержащем штангу с прикрепленным к нему несущим элементом в виде U-образных вил и разме1ценные на последних трубчатые направляющие элементы из эластичного антифрикционного материала, в которых расположен тросовый захват типа «мертвая петля» с коушами на концах, направляющие элементы свободно насажены иа вилы и выполнены в виде замкнутых втулок, а трос включает в, о себя по меньшей мере два шлага.

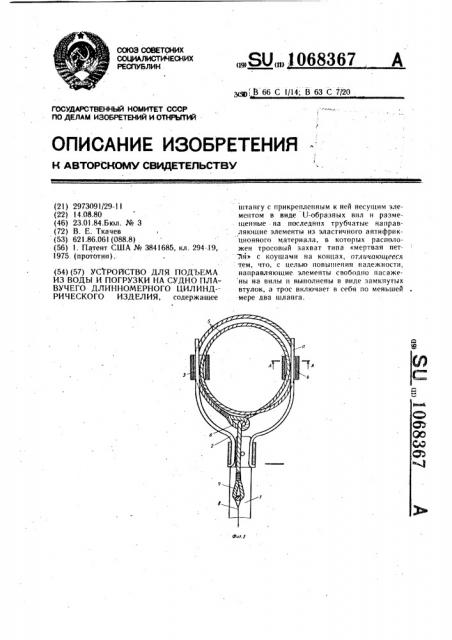

На фиг. 1 изображено предлагаемое устройство, общий вид; па фиг. 2 — сечение

А — А на фиг. 1.

Устройство содержит самозатягивающийся грузовой захват, выполненный в виде закрепленной на штанге I U-образной вилы

2 для полуохвата изделия (не показа11о).

На штыри а вилы 2 свободно насажены легкасъемные трубчатые направляющие элементы 3 и 4, выполненные из эластичного, антифрикционного материала, например резины. Сквозь отверстия в трубчатых направляющих элементов 3 и 4 продеты грузовые тросы 5, образующие захват типа «мертвая петля» с коушами. на концах G и 7.

Устройство, работает следующим образом

Перед использованием устройства его приводят в исходное положение. Для этого грузовой трос 5 продевают сквозь отверстие в трубчатых направляющих элементов

3 и 4, а к свободному концу грузового троса

5 присоединяют капроновый вспомогительный трос 8, На штыри а вил 2 насаживают трубчатые элементы 3 и 4 с продетыми через них грузовыми тросами 5.

При подходе к находящемуся на плаву изделию на пего набрасывают посредством закрепленной яа штанге вил 2 петлю гру«зового троса 5, выбирая при этом вспомогательным тросом 8 слабину свободного конца грузового троса 5. Вслед за этим вилы 2 с ее штырями а вынимают из трубчатых направляющих элементов 3 и 4, а свободный конец грузового троса 5 натягивают, зах-. ватывая груз «мертвой. петлейв.

В указанном положении изделие буксируют к судну и, присоединив конец грузового троса 5 к грузоподъемному средству, поднимают его из воды и грузят на судно.

Составитель IO. Березиев

Редактор С. Патрушева Текред И. Верее Корректор А. Тяско

Заказ 1Г1944/l 6 Тираж 3 3 1 Подписное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий! 13035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4
