Устройство для демонтажа и монтажа плитовых холодильников доменной печи

Устройство для демонтажа и монтажа плитовых холодильников доменной печи

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА Н МОНТАЖА ПЛИТОВЫХ ХОЛОДИЛЬНИКОВ ДОМЕННЫХ ПЕЧЕЙ, содержащее рабочую площадку с подвесными лентами и установленный на ней манипулятор с пикой, несущей инструмент, отличающееся тем, что, с целью обеспечения прижима холодильника к кожуху печи и повышения вследствие этого производительности труда, пика ударного инструмента снабжена быстросъемным башмаком с катками. W 05 сю 4 00 оо

„„Я0„„1068483 A

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(Я) С 21 В 7 14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И О НРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Iд . „ :,.,, 3

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (ыии.- ..- :, (21) 3414631/22-02

° (22) 31.03.82 (46 ) 23. 01. 84. Бюл. Р 3 (72 ) A.Ì. Мещанкин, Б ° Н. Силантьев, A.Ì. Лехтик и П.A. Громов (53) 669.162.214.32(088.8) (56 ) 1 ° Авторское свидетельство СССР

9 530055, кл. С 21 В 7/10, 1976. (54)(57) УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА И

МОНТАЖА ПЛИТОВЫХ ХОЛОДИЛЬНИКОВ ДОМЕННЫХ ПЕЧЕЙ, содержащее рабочую площадку с подвесными лентами и установленный на ней манипулятор с пикой, несущей инструмент, о т л и ч а ю -, щ е е с я тем, что, с целью обеспечения прижима холодильника к кожуху печи и повышения вследствие этого производительности труда, пика ударного инструмента снабжена быстросъемным башмаком с катками.

1068483

Составитель Б. Раковский

Редактор Н. Рогулич Техред В. Дале корей корректор Л ° "атай

Заказ 11399/22 Тираж 54 4 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная,4

Изобретение относится к черной металлургии,a именно к механизации ремонтов доменных печей.

Наиболее близким к предлагаемому изобретению по технической сущности является устройство для демонтажа и монтажа плитовых холодильников, содержащее рабочую площадку с подвесными лентами и установленный на ней манипулятор с пикой, несущей ударный инструмент t 1). 10

Однако. известное устройство имеет ограниченную область, применения, т. е. опускаясь сверху вниз внутри доменной печи на подвесной платформе, оно демонтирует (обрушает плитовые холо-)5 дильники и разрушает футеровку. По окончании этих работ устройство удаляют из печи.

Целью изобретения является обеспечение прижима холодильника" к кожуху 20 печи и повышение вследствие этого производительности труда.

Поставленная цель достигается тем, что в устройстве для демонтажа и мон- 25 тажа плитовых холодильников доменных печей, содержащее рабочую площадку с подвесными лентами и установленный на ней манипулятор с пикой, несущей инструмент, пика ударного инструмента снабжена быстросъемным башмаком с катками.

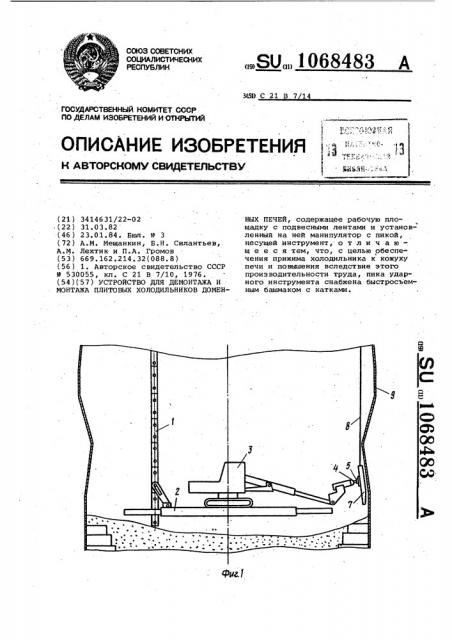

На фиг.. 1 представлена схема предлагаемого устройства; на фиг. 2 пика ударного инструмента в увеличенном масштабе.

На многозвенных подвесных лентах 1 закреплена монтажная площадка 2, на которой установлен манипулятор 3 (гидравлический экскаватор/. На пике ударного инструмента 4 установлен быстросменный башмак 5 с катками 6.

-Устройство работает следующим образом.

После демонтажа холодильников с помощью манипулятора 3, ударного ин» струмента 4 при ступенчатом опускании монтажной площадки 2 на пику ударного инструмента устанавливают быстросменный башмак 5 с катками 6. Монтируемый холодильник 7, подвешенный на троссе

8 тельфера (не показан ), прижимается к кожуху 9 доменной печи с помощью манипулятора 3 (гидравлического экскаватора ). .Затем холодильник 7 крепится болтами к кожуху доменной печи.

Остальные холодильники горизонтального ряда монтируют аналогично. По окончании монтажа холодильников одного (или двух } горизонтального ряда монтажная площадка 2 поднимается на другую высотную отметку и вновь закрепляется на лентах 1. Последующие ряды холодильников монтируются аналогично. Манипулятор 3 (гидравлический экскаватор ) удаляется из доменной печи после окончания монтажа холодильников.

Таким образом, в результате использования предлагаемого устройства имеется возможность выставлять холодильники и следовательно повысить производительность труда.
