УСТРОЙСТВО ДЛЯ УСТРАНЕНИЯ ТЕЧИ В ТРУБОПРОВОДЕ, состоящее из захватного элемента, выполненного в виде гибкой ленты, снабженной эластичной прокладкой, и механизма натяжения, отличающееся тем, что, с целью повышения надежности, механизм натяжения выполнен в виде валика, на котором закреплен один конец захватного элемента, и П-образного корпуса со ступенчатой внутренней поверхностью для размещения второго конца захватного элемента и эластичной прокладки, в щечках которого поворотно укреплен прижимной эксцентрик с язычком, при этом торцы корпуса и валика снабжены ступицами, на которых установлены поворотные петли, попарно соединенные откидными болтами. (Л О5 00 О5 01 «4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зов F 16 L 55/16

ОПИСАНИЕ ИЗОБРЕ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2978426/29-08 (22) 10.09.80. (46) 23.01.84. Бюл. № 3 (72) А. П. Мерзликин (53) 621.646.8 (088.8) (56) 1. Авторское свидетельство СССР № 10885, кл. F 16 L 55/10, 1928.

2. Авторское свидетельство СССР № 354209, кл. F 16 L 55/16, 1971 (прототип) (54) (57) УСТРОЙСТВО ДЛЯ УСТРАНЕНИЯ ТЕЧИ В ТРУБОПРОВОДЕ, состоящее из захватного элемента, выполненного в виде гибкой ленты, снабженной эластич„„SU„„1068654 А ной прокладкой, и механизма натяжения, отличающееся тем, что, с целью повышения надежности, механизм натяжения выполнен в виде валика, на котором закреплен один конец захватного элемента, и П-образного корпуса со ступенчатой внутренней поверхностью для размещения второго конца захватного элемента и эластичной прокладки, в щечках которого поворотно укреплен прижимной эксцентрик с язычком, при этом торцы корпуса и валика снабжены ступицами, на которых установлены поворотные петли, попарно соединенные откидными болтами.

1068654 1

Изобретение отн сится к устройствам для аварийного ремо та трубопроводов, преимущественно распо оженных в недоступных для ремонта местах.

Известно устройся во для устранения течи в шлангах, состо щее из захватного элемента, выполненного в виде гибкой ленты и устройства натяжен я в виде поворотного рычага на одном ко це захватного элемента и крюков на дру ом его конце (1).

Однако данное стройство не обеспечивает надежности и быстроть, ликвидации течи. !

Наиболее близким к изобретению является устройство для устранения течи в трубопроводе, содержа ее захватный элемент, выполненный в виде гибкой ленты, снабжен- 15 ной эластичной пр кладкой, размещенной . с возможностью пе емещения вдоль ленты, один конец которой жестко закреплен к одной из торцовых rp ней пластинчатой гайки, а другой свободн )й конец ленты снабжен отверстиями, посред твом которых ленту при монтаже на трубо роводе зацепляют на крюк, закрепленный на противоположной торцовой грани пластинчатой гайки, меха- . низма натяжения, набженного натяжным винтом, конец котор го соединен с колодкой. 25

Между основанием лодки и трубопроводом при монтаже устрой тва располагается эластичная прокладка ().

Однако известн е устройство не обеспечивает полного у транения течи, так как плотное поджатие т рцов ленты к трубопро- ЗР воду нельзя осуществить, не обеспечивается установка на р азных диаметрах трубопроводов, так как колодка выполнена с определенным радиусом и на другой диаметр

1 ее необходимо менять.

Целью изобретения является повышение надежности устране ия течи.

Эта цель достигается тем, что в устройстве для устранени течи в трубопроводе, состоящем из захватного элемента, выполненного в виде гибкой ленты, снабженной 4р

1 эластичной прокладкой, и механизма натяжения, последний,,выполнен в виде вали-!

1

1 ! ! !

1 ! ! !

1 ка, на котором закреплен один конец захватного элемента, и П-образного корпуса со ступенчатой внутренней поверхностью для размещения второго конца захватного элемента и эластичной прокладки, в щечках которого поворотно укреплен прижимной эксцентрик с язычком, при этом торцы корпуса и валика снабжены ступицами, на которых установлены поворотные петли, попарно соединенные откидными болтами.

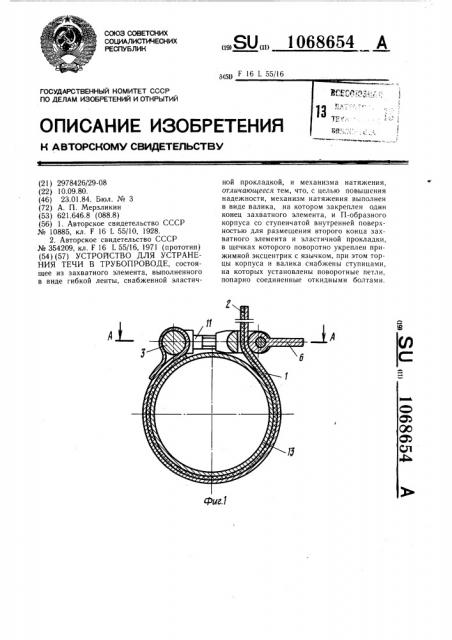

На фиг. 1 показано устройство в разрезе; на фиг. 2 — сечение А-А на фиг. 1.

Устройство состоит из захватного элемента, выполненного в виде гибкой ленты 1, снабженной с внутренней стороны эластичной прокладкой 2, один конец ленты выполнен в виде замкнутой петли, охватывающей валик 3, а второй конец ленты проходит в паз Б, образованный ступенчатой внутренней поверхностью П-образного ступенчатого корпуса 4 и прижимным эксцентриком 5, имеющим язычок 6.

Эксцентрик установлен в щечках 7 корпуса на оси 8. Торцы корпуса и валика выполнены со ступицами 9, на которых установлены поворотные петли 10, снабженные откидными болтами 11 с гайками 12. Устройство устанавливается на трубах 13 различных диаметров.

Работа устройства осуществляется следующим образом.

При необходимости устранения течи трубопровод 13 охватывают лентой 1 с укрепленной прокладкой 2 (на некотором расстоянии от места течи), второй конец вводят в паз Б корпуса 4 и прижимают ленту вращением эксцентрика 5 нажатием на язы-, чок 6, после чего надвигают на поврежденное место и затягивают гайки 12 болтов 11.

Технико-экономический эффект изобретения состоит в расширении функциональных возможностей устройства, так как оно обеспечивает устранение течи в длинных трещинах трубопроводов как в радиальном, так и продольных направлениях, увеличивает угол обхвата трубопровода и исключает отжим торцовых краев ленты.
