Реферат



УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ЖИДКОСТИ, содержащее корпус в виде трубы, соединенный с концентратором , к которому жестко прикреплен пьезокерамический вибратор, отличающееся тем, что, с целью увеличения эффективности транспортирования жидкости и упрощения конструкции, концентратор установлен внутри трубы, соединен с ней в узловых точках колебаний через неметаллические прокладки, а в точках колебаний с максимальной амплитудой жестко установлены излучатели мощности в виде сферических ковщей, стороны большего гидравлического сопротивления которых обращены в сторону нагнетания. 7563 2 / (Л 05 00 О5 ел О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д(др F 17 D 1 00//F 04 В 43/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

2 1

° а

° ° о

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3441419/25-08 (22) 18.05.82. (46) 23.01.84. Бюл. № 3 (72) P. Ю. Бансявичюс, А. К. Бубулис, М. А. Малишаускас и К. М. Рагульскис (71) Каунасский политехнический институт им. Антанаса Снечкуса (53) 621.643 (088.8) (56) 1. Авторское свидетельство СССР № 547556, кл. F 04 F 7/00, 1974.

2. Авторское свидетельство СССР № 584093, кл. F 04 В 43/12, 1975 (прототип) (54) (57) УСТРОИСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ЖИДКОСТИ, содержащее

„„Я0„„1068656 А корпус в виде трубы, соединенный с концентратором, к которому жестко прикреплен пьезокерамический вибратор, отличающееся тем, что, с целью увеличения эффективности транспортирования жидкости и упрощения конструкции, концентратор установлен внутри трубы, соединен с ней в узловых точках колебаний через неметаллические прокладки, а в точках колебаний с максимальной амплитудой жестко установлены излучатели мощности в виде сферических ковшей, стороны большего гидравлического сопротивления которых обращены в сторону нагнетания.

1068656 сти без трущихся для транспортироержащее сферичесфокусирующий изтразвуковых волн, которого находится одной патрубок (1) устройства обеспеление в центре фоьтразвуковых волн падает во всех наи от него,. Следоваеет ярко выраженравленности давлено по развиваемому

20 к изобретению техется усройство для ких сред, содержа1 со входным и выходенный с концентраому жестко прикреп- 25 вибратор (2) . тройство имеет неколебаний с отдельи вибраторами, котличаются друг от частотой. Поэтому ковую резонансную

30! ! !

Изобретение относит я к транспорту жидкостей и может найти применение в системах автоматического управЛения и регулирования, а также в медицинском оборудовании, т.е. в тех случаях, ког требуется устрой.ство перемещения жид механических частей.

Известно устройств вания жидких сред, со кий пьезокерамический лучатель энергии ул центр радиуса кривизнь в жидкости у входа в вь

Такая конструкция чивает значительное да кусирования энергии у которое, однако, резко правлениях при удален тельно устройство не и ной характеристики на ния, т.е. оно не эффекти дебиту.

Наиболее близким ническим решением явл транспортирования жи щее корпус в виде трубь ным патрубками, соеди тором колебаний, к кото лен пьезокерамическии

Однако известное сколько концентраторо ными пьезокерамически торые, как правило, друга своей резонансно и настроить их íà один частоту, при этом, ефе со сдвигом фаз, практически очень трудно. В противном же случае это устройство является неэффектив1 ным как в смысле создаваемого напора, так и дебита. 35

Целью изобретения является увеличение эффективности транспортирования жидкости и .упрощение конструкции.

Эта цель достигается тем, что в устрой- 40 стве для транспортироВания жидкости, содержащем корпус в виде трубы, соединн-. ный с концентратором, колебаний, к которому жестко прикреплен пьезокерамический вибратор, концентратор установлен внутри трубы и соединен с ней в узловых точках 45 колебаний через неме1)аллические прокладки, а в точках колеб)ний с максимальной амплитудой установлены излучатели Molll,ности в виде сферических ковшей,. стороны большого гидравлического сопротивления которых обращены в, сторону нагнетания.

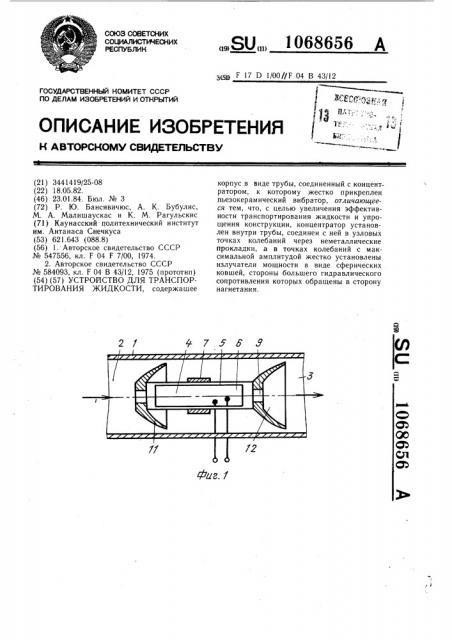

На фиг. 1 схематичаски показано устройство для транспортирования жидкости; на фнг. 2 — то же, вид сбоку; на фиг. 3 — диаграмма распределени амплитуд колеба-! ний концентратора по его длине.

Устройство для транспортирования жидкости содержит корпус 1 в виде трубы со входом 2 и выходом 3, соединенный с кон2 центратором 4 колебаний, включающим обойму 5, в которую запрессован пьезокерамический вибратор 6, а - концентратор 4 установлен внутри трубы 1 и соединен с ней в узловой точке 7 колебаний через неметаллические прокладки 8 и выполнен с удлиненными тонкими частями 9 с обоих концов концентратора, на которых в точках колебаний с максимальной амплитудой 10 жестко установлены излучатели ll и 12 мощности в виде сферических ковшей, обращенных в сторону нагнетания. Пьезокерамика в обойме залита эпоксидной смолой 13.

Устройство для транспортирования жидкости работает следующим образом.

На электроды пьезокерамического вибратора 6 подается переменное напряжение

U, частота которого равна собственной частоте всей механической колебательной системы (концентратор 4 колебаний, с ковшами

11 12, и пьезокерамический вибратор 6}.

Под действием переменного напряжения создаются механические колебания пьезокерамики, которые, будучи внутри коцентратора и в напряженном состоянии, в свою очередь, создают колебания соседних частиц концентратора. Последние передают колебания новым частицам и т.д., т.е. происходит распространение колебаний продольно оси концентратора с резонансной, т.е. максимальной амплитудой колебаний.

Установленные в точках с максимальной амплитудой колебаний два излучателя мощности совершают продольные колебания относительно оси устройства, направление движения которых в фисированный момент времени является противоположным. Колебательное движение ковшообразного излучателя в жидкости создает направленное перемещение жидкости, за счет разности гидравлического сопротивления излучателя относительно направления движения.

Эффективность перемещения жидкости усиливается тем, что излучатели в фиксированный момент времени движутся в противоположные стороны. Таким образом, обеспечивается двухтактная работа устройства.

В первом такте излучатели удаляются друг от друга в противоположные стороны,излучателем 11 создается волна жидкости, направленная в сторону нагнетания, через боковой зазор между излучателем 12 и корпусом 1 засасывается жидкость. Во втором такте движения излучатели гидравлического сопротивления, в основном, проходят через зазор между излучателем 11 и корпусом 1 в нагнетательную полость.

Максимальная производительность устройства достигается согласованием собственной частоты изгибных колебаний ковшей с частотой продольных колебаний концентратора, что может быть получено при конструировании путем выбора толщины стенок продольной наружными можно увеФи8.5

Составитель И. Петоян

Редактор П. Коссей Техред И. Верес Корректор И. Эрдейи

Заказ 10961/31 Тираж 476 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4 ковша и его угла относитепьно оси устройства.

Уменьшением зазора между стенками ковшей и корпусом личить создаваемый напор.

1068656

Использование изобретения позволяет повысить производительность устройства за счет сочетания направленности характеристики давления с двухтактным принципом работы устройства.
