Реферат



НЕПОЛЯРИЗУЮЦИЙСЯ ЭЛЕКТРОД ло авт.св. 894655, о т л и ч а rant и и с я тем, что, с целью повыше-, ния точиости измерений путем умеиьшения переходного сопротивления на контакте горная порода - электрод за счет увеличения площади контакта со стенкой скважины, его контактный элемент вьтолнен в виде закрепленного в корпусе электрода перпендикулярно к кабелю сменного обтянутого пористым контактньм материалом упругого диска. Ф 00 00 р:

СОЮЗ СООЕТСНИХ

СОЦ)4АЛИСТИЧЕСНИХ

РЕСПУБЛИК (1% (11}

3(Я) 01 Ч 3/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 894655 (21) 3471198/18-25 (22) 16,07 ° 82 (46) 23 ° 01 ° 84 ° Бюл. В 3 (72) E.Ñ. Жигунов, С.A. Великан и A.М. Снегирев (53) 550 ° 832(088 8) (56) 1. Авторское свидетельство СССР

В 894655, кл, G 01 Ч 3/18 1980 (прототип) . (54) (57) НЕПОЛЯРИЭУКЩИИСЯ ЭЛЕКТРОД ло авт.ca ° и 894655, о т л и ч а юшийся тем, что, с целью повыше-, ния точности измерений путем уменьшения переходного сопротивления на контакте горная порода - электрод за счет увеличения площади контакта со стенкой скважины, его контактный элемент выполнен в виде закрепленного в корпусе электрода перпендикулярно к кабелю сменного обтянутого по ристым контактньвю материалом упругого диска.

1068862

Изобретение относится к электроразведке и может быть применено при проведении исследований методами естественного поля, вызванной поляризацией и кажущегося сопротивления в сухих скважинах. 5

По основному авт.св. Р 894655 известен неполяризующийся электрод, включающий резервуар с электролитом, металлический электрод и контактный пористый элемент, причем последний расположен в верхней части резервуара и соединен перемычкой из пористого капиллярного материала с раствором электролита, а металлический электрод вмонтирован в дно резервуара (1 J.

Точность измерений электрическИХ потенциалов в горных породах во мноroM зависит от величины переходного электрического сопротивления на контакте электрод - горная порода.

Уменьшение переходного сопротивления может быть достигнуто, в частности, увеличением площади контакта. Так как величина самого электрода ограничена диамет >ом скважины, а число электродов — числом рессор (обычно трех), остается возможность интегрировать отдельные контактные поверхности отдельных электродов. Однако это неудобно, требует дополнительных 30 трудозатрат. Точность измерений при этом низка.

Целью изобретения является повышение точности измерений.

Поставленная цель достигается 35 тем, что в неполяризующемся электроде, включающем резервуар с электролитом, металлический электрод и контактный пористый элемент, причем последний расположен в верхней части резервуара и соединен перемычкой из пористого капиллярного материала с раствором электролита, а металлический электрод вмонтирован в дно резервуара, контактный элемент выч полнен в виде закрепленного в корпусе электрода перпендикулярно к ;.абелю сменного обтянутого пористым контактным материалом упругого диска.

Корпус электрода развертывается в кольцевой резервуар вокруг базовой трубки, закрепляемой на кабеле, а сам контактный элемент преобразуется в упругий пористый диск, контактирующий со стенками скважины. Диаметр 55 его определяется степенью каверноз-. ности скважины, а толщина - желаемой площадью контакта, Практически, контактный элемент представляет собой диск с центровым отверстием под ба- gg зовую трубку, вырезанный из листа микропористой резины жецаемой толщины и обтянутый пористым капиллярным материалом, например брезентом или тонким фетром.

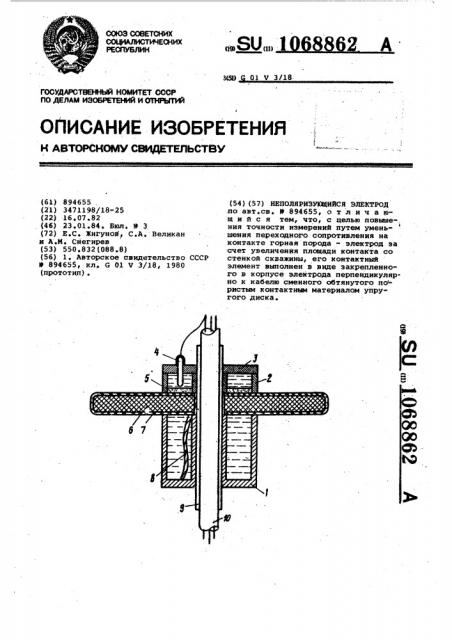

На чертеже схематически показан электрод, разрез.

Электрод состоит из нижней камеры 1 с запасом электролита для подпитки контактного элемента в процессе каротажа и верхней рабочей камеры 2 с электролитом, которая закрывается крышкой 3 с металлическим электродом.4, электрически соединенным с одной из жил кабеля. Дно верхней камеры 2 выполнено в виде кольцевой пористой керамической мембраны 5, обеспечивающей посредством пропитывающего ее электролита электрическую связь металлического электрода 4 с контактным элементом, представляющим собой диск из упругой микропористой резины 6, обтянутой пористым капиллярным материалом 7, подпитываемый электролитом из нижней камеры 1 с помощью фитиля 8, Контактный диск надет на базовую трубку 9, закрепленную на кабеле 10, и зажат перпендикулярно к ней между нижней

1 и верхней 2 камерами, сделанными иэ непроводящего, желательно, прозрачного материала, например оргстекла, для возможности визуального контроля за уровнем электролита .

Дисковый электрод, в отличие от точечного, прижимаемого к стенке скважины, позволяет измерить потенциалы, в меньшей степени искаженные влиянием кривизны стенки скважины.

Погрешность определения р за счет искажения величины геометрического коэффициента зонда не превышает в среднем 2Ъ при толщине диска не более 5 см, начиная с глубины

2-3 м при диаметре скважины 127 мм.

Дисковые электроды имеют значительно большую контактную поверхность, чем подпружиниваемые, при одинаковом размере электродов в направлении оси скважины, что играет большую роль при выборе измеритель ной аппаратуры, имеющей определенное входное сопротивление.

В

При бурении скважин действительно образуются каверны, размеры которых могут быть такими, что ни одним из перечисленных электродов и зондов не удастся осуществить надежный контакт для измерения электрического поля. Такие каверны, в основном, образуются при бурении скважин с применением бурового раствора, в скважинах, пробуренных всухую, особенно в районах многолетнемерзлых пород, глубина каверн не превышает 3-4 см.

B производстве электрокаротажных работ достигнута высокая точность измерений электрических потенциалов, до ЗЪ, по всему стволу скважин при применении контактных дисков диаметром на 15-20% более диаметра скважины. В отдельных случаях имеется воз.

1068862

Составитель Л. Воскобойников

Редактор О. Юрковецкая Техред Q. цеце Корректор Ю. Макаренко

Тираж 715 Подписное

ВНИИПИ Росударственного комитета СССР по делам изобретений И открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Заказ 11458/41

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 можность отработки скважины по интервалам, определяемым диаметром скважины и ее каверзностью, с йрименением сменных контактных дисков разного диаметра. Конструкция элект- рода позволяет применять широкую гамму быстросменных дисков разного диаметра и толщины.
